รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ชื่อ: | 3D CNC ไฮดรอลิกโปรไฟล์เครื่องดัด |
|---|---|---|---|
| ประเภทเครื่อง: | 3D CNC ไฮดรอลิกโปรไฟล์ม้วนเครื่องดัด | พิมพ์: | CNC-25T, เครื่องรีดโปรไฟล์ |
| แอปพลิเคชัน: | โปรไฟล์เหล็กคาร์บอนดัด Al. โปรไฟล์ดัด | วัสดุ / โลหะ แปรรูป: | โปรไฟล์ของเหล็กกล้าคาร์บอน, สแตนเลส, อลูมิเนียม |
| บริการเสริม: | การตัดเฉือนโปรไฟล์, การขึ้นรูปโปรไฟล์อลูมิเนียม, | วัตถุดิบ: | โปรไฟล์ /ท่อ/ดัดท่อ |
| ระบบอัตโนมัติ: | ไฟฟ้า ไฮดรอลิก ระบบเซอร์โว | พลัง: | ไฟฟ้า ไฮดรอลิค |
| เส้นผ่านศูนย์กลางของลูกกลิ้งบน: | 80mm | ระยะห่างของลูกกลิ้ง: | 400,500,600,700มม. |
| แกน Y เดินทาง: | 280 มม. | แกน Z เดินทาง: | 100 มม. |
| แรงดันของระบบไฮดรอลิก: | 25 ตัน | แกน CNC: | X,Y,Z,+ A |
| พลังทั่วไป: | 14.1kw | มิติ: | 2000 * 1300 * 2100 มม. |
| แรงดันไฟฟ้า: | 220V/380V/415V/440V/กำหนดเอง 380V/50HZ/3 เฟส 220V/60HZ/3 เฟส | สี: | กำหนดเอง สีดำ+แดง /OEM |
| ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ วิดีโอสนับสนุนด้านเทคนิค การสนับสนุนออนไลน์ | การรับประกัน: | 1 ปี |
| แสงสูง: | เครื่องรีดโปรไฟล์อลูมิเนียม PSL,เครื่องรีดแร็คซีเอ็นซี PSL,เครื่องลูกกลิ้งโปรไฟล์ PSL |
||

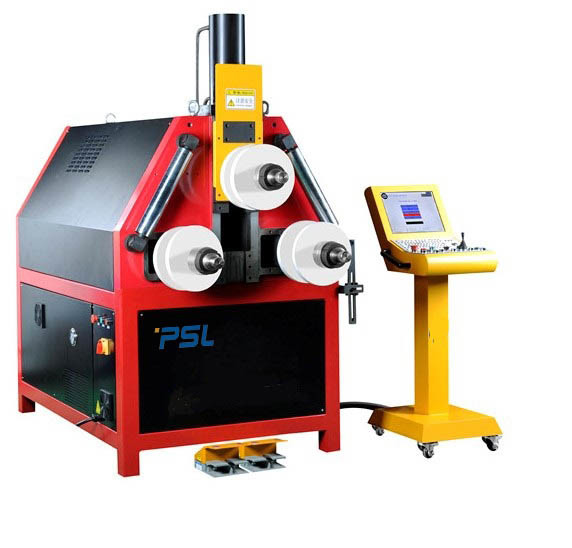

3D Servo ขับเคลื่อน CNC โปรไฟล์ไฮดรอลิกม้วนเครื่องดัด
1. แนะนำอุปกรณ์:
เครื่องดัดม้วน CNC-25T เป็นอุปกรณ์ทำงานเย็นที่มีประสิทธิภาพสำหรับการรีดและดัดโปรไฟล์โลหะอุตสาหกรรมต่างๆ (ขนาดส่วน: 200 มม. * 100 มม. ความเค้นดัดน้อยกว่า 25x10 ^ 3kn)
มันสามารถดัดโค้งหลายส่วนโค้งหลายส่วนโค้งชิ้นงานสองมิติและชิ้นงานอวกาศสามมิติในครั้งเดียว
2. ฟังก์ชั่นอุปกรณ์:
มันสามารถโค้งงอโค้งเดียว, โค้งหลายส่วนโค้งหลายส่วน, วงรี, อาร์คบวกและลบ, อาร์คเกลียวและส่วนโค้งที่มีรูปร่างพิเศษอื่น ๆ
สามารถดัดชิ้นงานสามมิติต่างๆ ได้ในคราวเดียว
เมื่อดัดชิ้นงานที่ซับซ้อน (เช่น วงรีและส่วนโค้งหลายเซกเมนต์) สามารถใช้การวัดการสะท้อนกลับเพื่อช่วยในการเขียนโปรแกรมได้
อุปกรณ์มีฟังก์ชันเครือข่าย และอินเทอร์เฟซที่สามารถเชื่อมต่อกับ LAN และอีเทอร์เน็ตของผู้ใช้ได้สงวนไว้สามารถอัพเกรดได้ตามความต้องการที่เหมาะสมของผู้ใช้ (ผู้ผลิตจะอัพเกรดฟรีภายในวงจรชีวิตอุปกรณ์) สำหรับการส่งข้อมูล การวินิจฉัยระยะไกล การตรวจสอบระยะไกล ฯลฯ
ฟังก์ชั่นการป้องกัน:
① ต้องมีการป้องกันความปลอดภัย การป้องกันการรั่วไหล การโอเวอร์โหลด และการป้องกันการลัดวงจรไฟฟ้าเพื่อความปลอดภัยของผู้ปฏิบัติงาน
② อุปกรณ์จำกัดจุดศูนย์กลางตายบนและล่างของบล็อกเลื่อนทำให้แน่ใจได้ว่าบล็อกการเลื่อนจะไม่เกินตำแหน่งจุดศูนย์กลางตายบนและล่างในการดำเนินการใดๆ
③ ติดตั้งระบบป้องกันเชื้อรา หลังจากป้อนพารามิเตอร์ของแม่พิมพ์ลงในคอมพิวเตอร์แล้ว จึงสามารถมั่นใจได้ว่าแม่พิมพ์จะไม่ถูกบดขยี้โดยการทำงานผิดพลาด
④ มอเตอร์หลักใช้มอเตอร์ความถี่ตัวแปรและการควบคุมความเร็วแบบไม่มีขั้นบันไดมีฟังก์ชั่นป้องกันการโอเวอร์โหลด
⑤ ระบบไฮดรอลิกให้แรงดันใช้งานระหว่างการทำงานอัตโนมัติเท่านั้น ซึ่งช่วยลดการสูญเสียพลังงาน
ปฏิบัติการเอดส์:
① มีอุปกรณ์ลูกกลิ้งด้านข้างอยู่สองด้านของเครื่องมือเครื่องจักร ซึ่งทำให้วัสดุมีความเสถียรมากขึ้นในกระบวนการแปรรูป และช่วยในการนำและปล่อยวัสดุ
② เพลาล่างของเครื่องมือเครื่องจักรมีหน้าที่ในการปรับเพลาต่อเพลาเมื่อดัดโปรไฟล์ที่แตกต่างกัน ระยะห่างของเพลาที่แตกต่างกันสามารถทำให้วัสดุขึ้นรูปมีเสถียรภาพมากขึ้น
③ มีการแสดงข้อมูลย้อนกลับแบบเรียลไทม์ ณ จุดใดก็ได้ เพื่อให้ผู้ปฏิบัติงานสามารถตรวจจับการทำงานของเครื่องจักรได้ตลอดเวลา
④ ด้วยความช่วยเหลือของการคำนวณการสะท้อนกลับ ผู้ปฏิบัติงานสามารถตั้งโปรแกรมโดยอัตโนมัติ
⑤ ระบบตาแสงสามารถกำหนดตำแหน่งจุดเริ่มต้นการดัดของชิ้นงานได้ด้วยตัวเอง ซึ่งทำให้ชิ้นงานชุดเดียวกันเริ่มงอที่ตำแหน่งที่แน่นอนห่างจากหัววัสดุ เพื่อปรับปรุงความเสถียรของผลิตภัณฑ์
ฟังก์ชั่นการควบคุมและซอฟต์แวร์:
① ปฏิบัติตามแนวคิดการออกแบบส่วนต่อประสานระหว่างคนกับเครื่องจักร การควบคุมคอนโซลนั้นสะดวกสำหรับการใช้งาน และข้อมูลทั้งหมดจะแสดงบนหน้าจอแสดงผล
② แผงการทำงานเป็นแผงภาษาจีน / อังกฤษ ซึ่งสามารถแก้ไขและจัดเก็บข้อมูลได้โดยไม่สูญเสียในกรณีที่ไฟฟ้าขัดข้อง
③ ความจุของอุปกรณ์คือ 4G ซึ่งสามารถจัดเก็บไฟล์โปรแกรมได้อย่างน้อย 1,000 ไฟล์ (ไฟล์โปรแกรมหนึ่งไฟล์ตรงกับชิ้นงานเดียว) และไฟล์โปรแกรมแต่ละไฟล์สามารถเขียนโปรแกรมได้ 300 โปรแกรม (ยิ่งมีเซกเมนต์มาก ก็ยิ่งเอื้อต่อการโค้งงอหลายเซ็กเมนต์มากขึ้น ชิ้นงาน)
④ อินเทอร์เฟซการทำงานของซอฟต์แวร์แบ่งออกเป็นอินเทอร์เฟซต่างๆ เช่น การดัดงอทั่วไป การดัดลอนวงรี การสอนการดัดลอน และการดัดลอนสามมิติ ซึ่งผู้ปฏิบัติงานสามารถเลือกได้อย่างอิสระ
⑤ มีฟังก์ชันการเขียนโปรแกรมอัตโนมัติบางอย่าง
⑥ ให้การปรับนิ้วแบบแมนนวล การควบคุมอัตโนมัติ การปรับกำลังขยายความเร็ว การสลับพิกัดสัมพัทธ์ / สัมบูรณ์ การคำนวณความยาวของวัสดุและฟังก์ชันอื่นๆ การตั้งค่าโปรแกรมแรงดันไฮดรอลิก การตั้งศูนย์ทางกล การจัดการสิทธิ์ของผู้ใช้ และฟังก์ชันอื่นๆ
ข้อดีและคุณสมบัติ:
① ผู้ใช้สามารถป้อนรูปร่างข้อมูลของโปรไฟล์ที่จะโค้งงอจากอุปกรณ์ป้อนข้อมูล และสามารถประมวลผลโปรไฟล์ด้วยความโค้งผันแปร (สองมิติ) ด้วยรัศมีการขึ้นรูปที่แม่นยำและการเปลี่ยนระหว่างความโค้งที่ต่างกันอย่างราบรื่นสามารถทำการประมวลผลการดัดโค้งของโปรไฟล์อลูมิเนียมกลมสี่เหลี่ยมและรูปทรงพิเศษ
② คำสั่งทั้งหมดเข้าใจง่ายและง่ายสำหรับผู้ปฏิบัติงานในการควบคุมอย่างรวดเร็วเมื่อมีข้อผิดพลาดที่ไม่สมจริงหรือไม่มีเหตุผล อุปกรณ์จะแจ้งบนหน้าจอเพื่อช่วยให้ผู้ปฏิบัติงานสามารถขจัดปัญหาได้อย่างรวดเร็ว
③ ไม้บรรทัดตะแกรงคลื่นคู่ 0.001 มม. (ไม่ใช่คลื่นเดี่ยว) ถูกนำมาใช้สำหรับการตอบสนองการเดินของแถบเลื่อนตรงกลาง ซึ่งช่วยเพิ่มความแม่นยำในการป้อนกลับและความสามารถในการป้องกันการรบกวน
④ มีฟังก์ชั่นความเร็วต่ำ พลังงานสูง และหยุดช้า ซึ่งช่วยปรับปรุงประสิทธิภาพการดัดและความแม่นยำในการวางตำแหน่งความยาว
⑤ ระบบสร้างดัชนีเซอร์โวเป็นระบบควบคุมการเคลื่อนไหวพิเศษความแม่นยำในการจับคู่ที่เหมาะสมที่สุดสามารถหาได้โดยการแก้ไขการเคลื่อนไหวสามารถรับรู้ถึงการเสียรูปการดัดโค้งหลายเรเดียนที่ซับซ้อนของวัสดุได้
ดัชนีพารามิเตอร์:
| เลขที่ | ชื่อ | ข้อมูลจำเพาะ |
| 1 | ความแม่นยำในการวางตำแหน่งแกน Y ซ้ำ | ±0.01 มม. (พร้อมโหลด) ±0.005 มม. (ไม่โหลด) |
| 2 | ความแม่นยำในการวางตำแหน่งซ้ำของแกน Z | ±0.01 มม. (พร้อมโหลด) ±0.005 มม. (ไม่โหลด) |
| 3 | ลูกกลิ้งที่สี่ (ล้อเสริม) | ล้อเสริมไม่มีกำลังเพื่อหลีกเลี่ยงความแตกต่างของความเร็วและทำให้ชิ้นงานเป็นรอย |
| 4 | สามม้วนไดรฟ์ | 3*2.2kw |
| 5 | แรงบิด | 7900N.M |
| 6 | เส้นผ่านศูนย์กลางลูกกลิ้ง | 80mm |
| 7 | ระยะลูกกลิ้ง | 400,500,600,700 มม. |
| 8 | การเดินทางแกน Y | 280mm |
| 9 | แกน Z เดินทาง | 100mm |
| 10 | ความยาวที่มีประสิทธิภาพของเพลาลูกกลิ้ง | 280mm |
| 11 | แรงดันของกระบอกไฮดรอลิก | 25T |
| 12 | พลังทั่วไป | 14.1kw |
| 13 | แรงดันไฟฟ้า | 380V 50HZ |
