| ชื่อ: | ไฮดรอลิกลูกกลิ้งบนลูกกลิ้งสากล 3 ลูกกลิ้ง | ประเภทเครื่อง: | เครื่องขึ้นรูปม้วน W11SNC-12x6000 |
|---|---|---|---|
| พิมพ์: | W11SNC-12x6000 | เงื่อนไข: | ใหม่ |
| แอปพลิเคชัน: | SS Plate Bending, การดัดแผ่นเหล็กคาร์บอน, ทำท่อน้ำมัน / ท่อ, | วัสดุ / โลหะ แปรรูป: | เหล็กกล้าคาร์บอน เอสเอส อลูมิเนียม |
| วิธีการควบคุม: | NC กึ่งอัตโนมัติ ELECTRO-HYDRAULIC | ระบบอัตโนมัติ: | อัตโนมัติ, แมนนวล |
| วัตถุดิบ: | แผ่น / แผ่นรีด, เหล็ก / โลหะ / แผ่น | ความหนาก่อนดัด: | แผ่นเหล็กคาร์บอน 10 มม. แผ่นสแตนเลส 8 มม |
| ความหนาดัดปกติ: | แผ่นเหล็กคาร์บอน 12 มม. สแตนเลส 10 มม. | ความยาวกลิ้ง: | 0-6000mm |
| มอเตอร์หลัก: | 5.5-45kw | น้ำหนัก: | 26500กก. |
| สี: | กำหนดเอง สีฟ้า /OEM | แรงดันไฟฟ้า: | 220V/380V/415V/440V/กำหนดเอง |
| การรับประกัน: | 1 ปี | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ วิดีโอสนับสนุนด้านเทคนิค การสนับสนุนออนไลน์ |
| แสงสูง: | เครื่องดัดแผ่น 3 ลูกกลิ้ง,เครื่องดัดแผ่นเอสเอส,เครื่องรีดไฮดรอลิก 3 ม้วน |
||

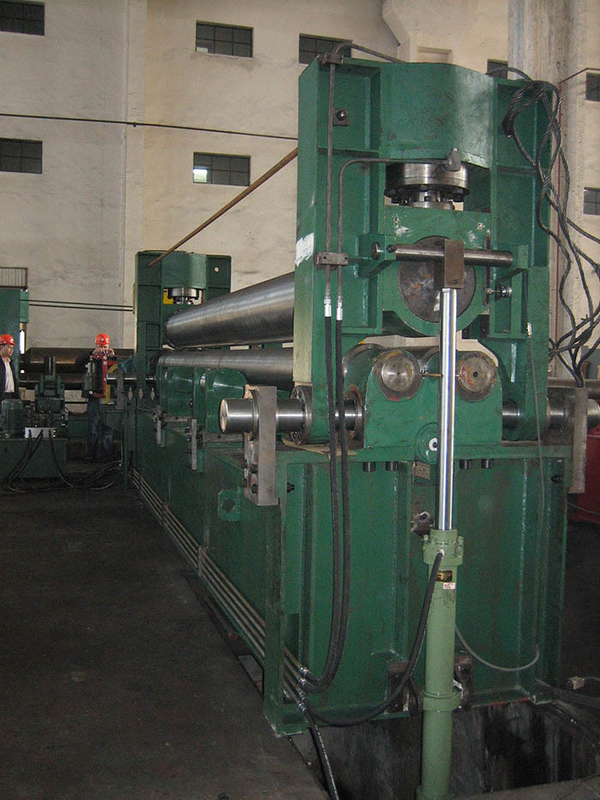

W11SNC ซีรี่ส์ เครื่องรีดแผ่น เหล็กแผ่นดัด 3 ลูกกลิ้ง เครื่องรีด
คำอธิบายของเครื่องรีดแผ่นนี้
อุปกรณ์นี้ใช้หลักการสามจุดที่กำหนดวงกลมหนึ่งวง เป็นอุปกรณ์เฉพาะสำหรับการรีดแผ่นโลหะให้เป็นชิ้นงานที่มีรูปร่างโค้งมนและทรงกระบอก
1. การขับขี่บนและล่างสามารถจบการดัดและรีดแผ่นโลหะได้โดยไม่ต้องกลับรถ
2. ลูกกลิ้งด้านบนเป็นลูกกลิ้งรูปดรัมสามารถเลื่อนขึ้น / ลง & ซ้าย / ขวาได้มีอุปกรณ์รองรับลูกกลิ้งที่ปรับได้ภายใต้ลูกกลิ้งล่างซึ่งรับประกันความถูกต้องของผลิตภัณฑ์
3. ถังน้ำมันแบบกดอยู่ในตำแหน่งด้านบนโดยไม่ต้องกดก้านลงซึ่งสามารถประหยัดพลังงานได้
4. วัสดุของลูกกลิ้งบนและล่างคือ 42 CrMo ลูกกลิ้งใช้การตีขึ้นรูปแข็งพร้อมประสิทธิภาพทางกลที่ครอบคลุมดี ความดื้อรั้นของแกนกลางที่ดีและความแข็งผิวสูง เหมาะสำหรับงานหนักที่มีอายุการใช้งานยาวนาน
5. เครื่องนี้มีโต๊ะปฏิบัติการอิสระเพื่อให้การทำงานสะดวกสำหรับผู้ปฏิบัติงานและอุปกรณ์เชื่อมต่อที่ปลอดภัยเพื่อความปลอดภัย
6. ประหยัดและใช้งานได้คุ้มค่าเหมาะสำหรับระบบรีดแผ่นขนาดกลางและหนา
ชิ้นส่วนหลักของเครื่องโรลลิ่งสม้วนบนลูกกลิ้ง,
คุณสมบัติหลัก
พารามิเตอร์ทางเทคนิค
| ความกว้างสูงสุดของแผ่นม้วน | W11S-12x6000 |
| ความยาวของม้วนทำงาน | 6000mm |
| ความหนาสูงสุดของแผ่น |
12 มม. (ขีด จำกัด ผลผลิตของแผ่นเหล็ก 245Mpa) 10 มม. (จาน SS) |
| แม็กซ์ความหนาของพรีดัด |
10 มม. (ขีด จำกัด ผลผลิตของแผ่นเหล็ก 245Mpa) 8 มม. (จาน SS) |
| เส้นผ่านศูนย์กลางลูกกลิ้งบน | Φ480mm |
| เส้นผ่านศูนย์กลางลูกกลิ้งล่าง | Φ210mm |
| ระยะห่างระหว่างลูกกลิ้งล่างสองตัว | 360mm |
| ความเร็วในการขับขี่ | 3.5m/นาที |
| มอเตอร์หลัก | 30KW |
| มอเตอร์ไฮดรอลิก | 11KW |
| มอเตอร์เคลื่อนที่ | 4KW |
| ขนาด | 8850*1650*2450mm |
| น้ำหนัก | 26500กก. |
| PLC | ออมรอน |
| ระบบไฮดรอลิก | ยูเคน ประเทศญี่ปุ่น |
| องค์ประกอบไฟฟ้า | Siemens, เยอรมัน |
ข้อมูลจำเพาะของ W11SNC Series,
|
Specif ไอเคชั่น |
บนม้วน ง่ายก่อน แน่นอน |
แม็กซ์ imum t ความหื่น |
โบ รพ ผ่อนปรน ม.) |
ดิ ม้วนdia เมตร ม.) |
Un เดอร์ ที่ ม้วนdia เมตร ม.) |
ระยะศูนย์ (มม.) |
มอเตอร์ (กิโลวัตต์) | |||
|
จบซะ งึ ม.) |
เซ ntral ม.) |
ดริ วิง |
การใช้น้ำมัน |
โม การใช้น้ำดี |
||||||
| W11S -15*2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14*2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -1913*3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -17*2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -15*3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20*2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18*3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
| W11S -30*3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
| W11S -28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
| W11S -25*4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
| W11S -36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40*2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35*3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30*4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
