เครื่องรีดท่อ Cnc เครื่องดัดท่อโปรไฟล์อลูมิเนียมไฮดรอลิก

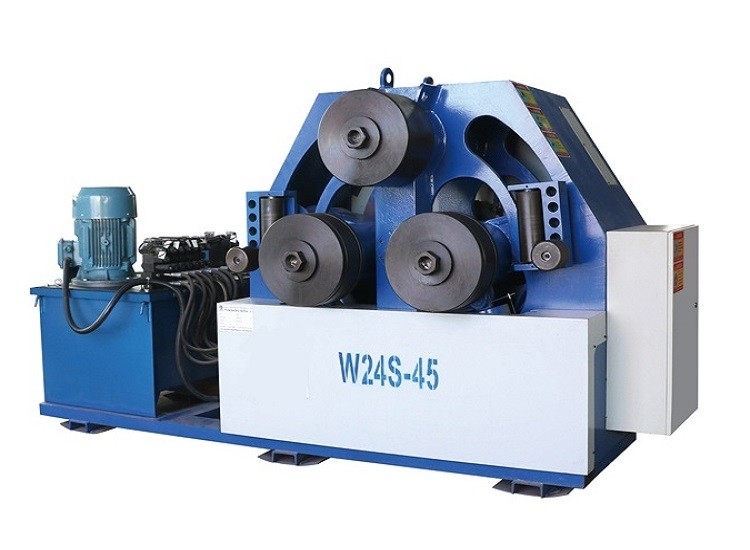

W24S Series เครื่องดัดท่อแบบไฮดรอลิกแบบเต็ม

ข้อกำหนดมาตรฐาน:

• ลูกกลิ้งชุบแข็งและบดแบบมาตรฐาน 1 ชุด (เหล็กพิเศษ)

• ม้วนทั้งหมด Planetary/Gear – Hydro motor Driven

• ส่วนรองรับด้านแข็งแบบ 3 แกนพร้อมการเคลื่อนที่ไปข้างหน้า-ข้างหลังแบบไฮดรอลิกและการเคลื่อนขึ้น-ลงของกลไกทางกลและซ้าย-ขวา

• ส่วนรองรับด้านข้างเหมาะสำหรับการดัดขาเหล็กทำมุมเข้า - ขาออก

• แผงควบคุมแบบพกพา

• การทำงานในแนวนอนและแนวตั้ง

• โครงสร้างทำจากเหล็กคลายเครียด

• ระบบป้องกันโอเวอร์โหลดบนระบบไฮดรอลิกและไฟฟ้า

• ม้วนด้านล่างปรับได้ด้วยระบบไฮดรอลิกพร้อมการอ่านข้อมูลดิจิตอล

กระบวนการทำงาน:

พารามิเตอร์ทางเทคนิค:		W24S
		6	16	30	45	75	100
แม่พิมพ์ดัดโปรไฟล์ (สูงสุด)		6	16	30	45	75	100
ความเร็วในการม้วน (m / นาที)		6				5
ขีด จำกัด ผลผลิตของแผ่น Matal (mpa)		S=250
	โปรไฟล์ (สูงสุด) mm	40*5	70*8	80*8	90*10	100*10	120*12
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	800	1000	1200	1500	2000	2500
	โปรไฟล์ (ต่ำสุด) mm	20*3	30*3	35*3	36*5	38*4	40*5
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	400	550	560	600	600	720
	โปรไฟล์ (สูงสุด) mm	50*5	80*8	90*10	100*10	120*12	140*16
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	800	1000	1100	1300	1600	1800
	โปรไฟล์ (ผสม) mm	20*3	30*3	35*3	36*5	38*4	45*5
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	400	550	500	600	700	760
	槽钢型号	8	12	16	20	25	28
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	600	800	800	1000	1100	1700
	วัสดุ	8	12	16	20	25	28
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	700	900	1000	1150	1600	1700
	โปรไฟล์ (สูงสุด) mm	100*18	150*25	180*25	200*30	220*40	250*40
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	600	700	800	900	1000	1200
	โปรไฟล์ (สูงสุด) mm	50*12	75*16	90*20	100*25	110*40	120*40
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	500	760	800	1000	1100	1300
	โปรไฟล์ (สูงสุด) mm	42*4	76*4.5	89*5	89*8	114*5	159*5
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	500	750	900	900	1200	2000
	โปรไฟล์ (สูงสุด) mm	38	52	62	75	85	90
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	450	600	600	800	1000	1100
	โปรไฟล์ (สูงสุด) mm	45*3	60*4	70*4	80*6	90*8	100*10
	เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm	750	900	1000	1200	1600	2000
