รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ชื่อผลิตภัณฑ์: | เครื่องตัดไฟเบอร์เลเซอร์ เครื่องตัดเลเซอร์แผ่นโลหะและท่อ |
|---|---|---|---|
| คำสำคัญ: | เครื่องตัดแผ่นโลหะด้วยเลเซอร์,เครื่องตัดด้วยเลเซอร์ | ตัวหลัก: | โครงสร้างเหล็กแผ่นและท่อเหล็กเชื่อม |
| การทำงาน: | การตัดวัสดุโลหะ การตัดและการแกะสลัก | ควบคุม: | ระบบควบคุม Cypcut CNC |
| ซอฟต์แวร์ควบคุม: | Cypcut, Cypnest | แหล่งเลเซอร์: | ไอพีจี, เรย์คัส, แม็กซ์ |
| โหมดทำความเย็น: | เครื่องทำน้ำเย็น, ระบบระบายความร้อนด้วยน้ำและป้องกัน, เครื่องทำน้ำเย็นอุตสาหกรรม | รองรับรูปแบบกราฟิก: | AI, DXF, PLT, DST, CAD |
| ตัดความหนา: | ขึ้นอยู่กับวัสดุ วัสดุ เหล็กกล้าคาร์บอน 0-16 มม. เหล็กกล้าไร้สนิม 0-8 มม | พื้นที่ทำงาน: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| พลังเลเซอร์: | 1000W / 2000W / 3000W / 4000W | ระบบขับเคลื่อน: | Yaskawa.Delta,Fuji.Panasonic เซอร์โวยูนิต |
| ขับรถ: | X,Y,Z เซอร์โวมอเตอร์ทั้งหมด | พื้นที่ตัด: | L4010mm*W2010mm |
| รูปร่างท่อ: | ท่อกลม ท่อสี่เหลี่ยม ท่อรูปไข่ ท่อแอนไอโซทรอปิก | ความยาวท่อตัด: | 1000-6000mm |
| เส้นผ่านศูนย์กลางท่อตัด: | 20-150mm | สี: | สีมาตรฐานหรือกำหนดเอง |
| แอปพลิเคชัน: | ตัดด้วยเลเซอร์, แกะสลักด้วยเลเซอร์ | การซ่อมบำรุง: | การวินิจฉัยและการตรวจจับออนไลน์จากระยะไกล |
| ได้รับการรับรอง: | ISO,SGS,CCC | การรับประกัน: | 1-2 ปี |
| ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ | ||
| แสงสูง: | เครื่องตัดเลเซอร์หลอดcnc,เครื่องตัดท่อเลเซอร์cnc PSL,เครื่องตัดท่อเลเซอร์cncPSL |
||

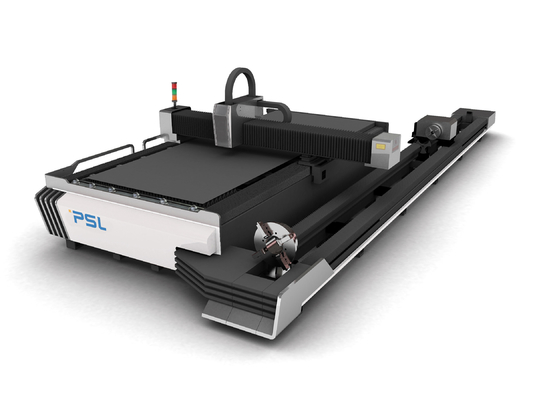

โต๊ะทำงานเดี่ยว แผ่นโลหะและท่อ เครื่องตัดเลเซอร์แบบผสม CNC เครื่องตัดไฟเบอร์เลเซอร์
ลักษณะทางเทคนิคหลัก
เมื่อเทียบกับประหยัดเงิน ตัวเครื่องมี 2 ฟังก์ชั่น ตัดท่อได้ ยังสามารถตัดบอร์ดได้
อุตสาหกรรมที่ใช้บังคับ:
◆ ใช้กันอย่างแพร่หลายในการตัดเหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน เหล็กแมงกานีส เหล็กสปริง โลหะผสมไททาเนียม แผ่นสังกะสี แผ่นอลูมิเนียม ทองเหลือง ทองแดง และวัสดุโลหะอื่นๆ
◆ การตัดวัสดุโลหะแบบพิเศษสูงพิเศษ
◆ ใช้สำหรับท่อโลหะกลม ท่อสี่เหลี่ยม โลหะรูปตัว L โลหะรูปตัว H ฯลฯ
วัสดุที่ใช้บังคับ:
แผ่นเหล็กคาร์บอน :0-16mm
ท่อเหล็กคาร์บอน/ท่อ: 0-12mm
แผ่นสแตนเลส : 0-8mm
ท่อ/ท่อสแตนเลส : 0-6 มม.
แผ่นอลูมิเนียมและท่อ/ท่อ: 0-6mm
ความหนาที่วัดได้ด้านบนมีความหนาในการตัดคุณภาพสูงด้วยความเร็วสูง
โครงสร้างเครื่อง,
เตียงเครื่อง
เตียงเครื่องจักรใช้โครงสร้างการเชื่อมแบบบูรณาการ การบำบัดด้วยการชุบแข็งด้วยอุณหภูมิสูง และการบำบัดอายุด้วยการสั่นสะเทือนมีความแข็งแกร่งที่ดีและมีความแม่นยำสูง และสามารถใช้งานได้นานโดยไม่มีการเสียรูป
โต๊ะทำงานคงที่
เครื่องใช้โครงสร้างโครงสำหรับตั้งสิ่งของ ไต้หวัน YYC ความเร็วสูงแบบแร็คแอนด์พิเนียน (Herion) ไดรฟ์สองด้านและรางนำเชิงเส้นที่มีความแม่นยำสูงพร้อมระบบส่งกำลังที่เสถียรและความแม่นยำสูง
เฟรมหลักของโต๊ะทำงานแบบตายตัว: ใช้กระบวนการดัดทั้งหมดของแผ่นหนาพิเศษ จากนั้นจึงทำการเชื่อมทั้งหมด เพื่อให้สามารถรับน้ำหนักได้มาก
อุปกรณ์ตัดท่อ/ท่อ
หัวจับอัตโนมัติ
หัวจับอัตโนมัติแบบใช้ลมสามารถยึดท่อกลม ท่อสี่เหลี่ยม และท่อรูปวงรีได้อย่างรวดเร็ว
เทคโนโลยีหัวจับที่จดสิทธิบัตรแล้วมีสี่กรงเล็บสำหรับการตั้งศูนย์อัตโนมัติ ซึ่งสามารถรองรับท่อกลม ท่อสี่เหลี่ยม และท่อรูปวงรี
ท่อกลมและวัสดุอื่นๆ ใช้ฟังก์ชันจับยึดศูนย์กลางโดยอัตโนมัติ
การออกแบบหัวจับแบบบางสามารถเข้าไปด้านในของหัวจับแบบตายตัวได้อย่างง่ายดายเพื่อให้ทราบถึงการตัดหาง
จับยึด
หัวจับแบบตายตัวใช้ก้ามปูสี่ตัวเพื่อยึดท่อ และปลายก้ามปูมีกลไกแบบลูกกลิ้ง และสามารถยึดและจัดกึ่งกลางได้อย่างรวดเร็ว
หัวจับมีตัวขับเซอร์โวมอเตอร์และหัวจับแบบเคลื่อนย้ายได้ โดยทั้งสองสามารถหมุนวนได้พร้อมกัน ซึ่งสามารถหมุนการตัดท่อได้อย่างรวดเร็วโดยไม่ผิดเพี้ยนของท่อ
ครอสบีม
คานขวางถูกเชื่อมโดยรวมหลังจากการดับที่อุณหภูมิสูงและอายุการสั่นสะท้านถึงสองครั้ง ครอสบีมจะเกิดขึ้นจากการประมวลผลที่มีความแม่นยำสูง
คานขวางที่ยาวขึ้น (แกน Y) เพื่อแปรรูปและตัดท่อ
X, Y, Z, W แกนควบคุมการเคลื่อนไหว
แกน X, Y, Z และแกนหมุน W ทั้งหมดใช้เซอร์โวมอเตอร์แรงบิดสูง ที่มีความแม่นยำสูง ความเร็วสูง แรงบิดขนาดใหญ่ ความเฉื่อยขนาดใหญ่ ประสิทธิภาพที่มั่นคงและทนทาน
ระบบระบายของเสีย
ส่วนล่างของเตียงมีรถเข็นซึ่งสามารถเก็บขยะในกระบวนการผลิตและชิ้นส่วนขนาดเล็กได้
ระบบกำจัดฝุ่น
โต๊ะทำงานของเครื่องตัดเลเซอร์ CNC มีระบบกำจัดฝุ่นแบบพาร์ติชั่นพิเศษ ซึ่งใช้ในการกำจัดฝุ่น ก๊าซเสีย และสารอื่นๆ ในกระบวนการผลิต
พารามิเตอร์เทคโนโลยีหลัก
| ชื่อ | แผ่นโลหะและท่อผสมเครื่องตัดไฟเบอร์เลเซอร์ | |
| แบบอย่าง | FCLT4020-3000W | |
| พลังของเลเซอร์ | 3000w | |
| แหล่งกำเนิดแสงเลเซอร์ | RAYCUS/IPG | |
| BPP,mm*mrad | 1.27 | |
| ความยาวคลื่นเลเซอร์ | 1070nm | |
|
ความหนาของการตัดสูงสุด (แผ่นและท่อ) |
เหล็กกล้าคาร์บอน(O2) | 14-16mm |
| สแตนเลส(N2) | 6-8mm | |
| แผ่นอลูมิเนียม/ท่อ | 4-6mm | |
| แผ่นทองเหลือง/ท่อ | 4mm | |
| ความเร็วตัดสูงสุด | 60-80m / นาที (ตามวัสดุ) |
| แม็กซ์อัตราเร่ง | 1.0G |
| ความไม่แน่นอนของพลังงาน | ≤2% |
| รูปแบบกราฟิกที่รองรับ | CAD,ซอฟต์แวร์ CorelDraw,DXF/DWG/PLT |
| พื้นที่ตัด | 4000×2000 |
| แกน X เดินทาง | 4010 |
| แกน Y เดินทาง | 2010mm |
| แกน Z เดินทาง | 120mm |
| ช่วงการปรับแกน W | 360 องศา |
| ความถูกต้องของตำแหน่งใหม่ | ±0.03mm/m |
| ความแม่นยำของตำแหน่งแกน X/Y | ±0.03mm/m |
| แม็กซ์น้ำหนักบรรทุกของโต๊ะทำงาน | 700KG |
| พลังของเครื่อง | 350V-420V/50Hz |
| น้ำหนักเครื่อง | 5500กก. |
| ขนาด | เนื้อตามรายละเอียดประเภท |
องค์ประกอบหลัก,
| 1.Controller |
ระบบควบคุม Cypcut - ซึ่งสามารถรับรู้เลย์เอาต์กราฟิกที่ชาญฉลาด เลือกและจับคู่เส้นทางการตัดโดยอัตโนมัติ ประหยัดเวลาในการประมวลผล |
| 2.แหล่งเลเซอร์ |
แบรนด์ดัง Raycus / Max / IPG - เลเซอร์โซลิดสเตทมีอายุการใช้งานมากกว่า 50,000 ชม.ตัวเลือกพลังงานต่างๆ 1000w, 1500W, 2000W, 3000W etc |
| 3.ออโต้โฟกัส |
Raytools ปรับความสูงอัตโนมัติแบบ Capacitive หรือหัวตัด WSX หรือ PRECITEC -จุดโฟกัสจะถูกปรับโดยอัตโนมัติในกระบวนการตัดเพื่อให้ได้ผลการตัดที่ดีที่สุดสำหรับแผ่นโลหะที่มีความหนาต่างกัน |
| 4.ระบบเซอร์โว |
ไดรเวอร์และมอเตอร์เซอร์โว YASKAWA หรือ FUJI หรือ DELTA ของญี่ปุ่น |
| 5.ลด |
ญี่ปุ่น Shimpoo / MOTOR รีดิวเซอร์ - ใช้สำหรับเปลี่ยนแร็คและสายพานแบบเดิมเพื่อให้เครื่องมีประสิทธิภาพและมั่นคงมากขึ้น |
|
6.ความแม่นยำสูง แร็คเกียร์และตัวนำทางเชิงเส้น |
การส่งผ่านที่แม่นยำ แบรนด์ไต้หวัน HIWIN, TBI, YCC, HERION -ซึ่งสามารถเข้าถึง±0.02mm/300mm
|
| 7. คูลลิ่งชิลเลอร์ |
ฮั่นลี่ / ถงเฟย ระบบหมุนเวียนคู่, ท่อไทเทเนียมแลกเปลี่ยนความร้อน, สัญญาณเตือนอุณหภูมิเกิน, ป้องกันการไหล, ไฟเบอร์เลเซอร์ป้องกันระดับน้ำถังเก็บน้ำหล่อเย็นพิเศษ |
| 8.ตัวควบคุมแรงดันไฟฟ้า | เป็นทางเลือกสำหรับบางประเทศและพื้นที่ที่มีแรงดันไฟฟ้าไม่เสถียร |
