รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ชื่อผลิตภัณฑ์: | เครื่องตัดท่อโปรไฟล์เลเซอร์ไฟเบอร์ CNC |
|---|---|---|---|
| ประเภทเครื่อง: | CF6000220AL-3000W | คำสำคัญ: | เครื่องตัดเลเซอร์ท่อ,เครื่องตัดเลเซอร์ท่อ |
| แอปพลิเคชัน: | การตัดด้วยเลเซอร์โปรไฟล์ท่อโลหะ, การประมวลผลท่อโปรไฟล์ | การทำงาน: | โปรไฟล์การตัดท่อโลหะ วัสดุ การตัดและการแกะสลัก |
| การให้อาหารทางสายยาง: | ระบบป้อนและป้อนอัตโนมัติ | แหล่งเลเซอร์: | Raycus, IPG |
| พลังเลเซอร์: | 2000W/ 3000W/ 4000W/ 6000W/ 8000W /10000W | ซอฟต์แวร์ควบคุม: | ซีวายพี ทูป โปร |
| ระบบปฏิบัติการ: | Microsoft WIN10, ระบบตัด FSCUT CYPCUT | รองรับรูปแบบกราฟิก: | CAD, CorelDraw, DXF, PLT, DST |
| วัสดุท่อ: | ท่อกลม / ท่อสี่เหลี่ยม / ท่อสี่เหลี่ยมและโพรไฟล์อื่นๆ | Max. แม็กซ์ cutting length ความยาวตัด: | 6000mm, 9000mm |
| ตัดความหนา: | วัสดุท่อ, เหล็กกล้าคาร์บอน 0-14 มม., เหล็กกล้าไร้สนิม 0-8 มม. | โหมดทำความเย็น: | เครื่องทำน้ำเย็น, ระบบระบายความร้อนด้วยน้ำและป้องกัน, เครื่องทำน้ำเย็นอุตสาหกรรม |
| ช่วงการประมวลผลท่อ: | Round Tube Dia.20-220mm; ท่อกลม Dia.20-220mm; Square tube 20x20mm - 160x160mm < | แกนขับ: | X, Y, Z, U1, U2 แกนเซอร์โวมอเตอร์ทั้งหมด |
| ระบบขับเคลื่อน: | ไดรเวอร์เซอร์โว Yaskawa/ Fuji/ Delta | วาล์วสัดส่วนไฟฟ้า: | SMC ประเทศญี่ปุ่น |
| สี: | สีมาตรฐานหรือกำหนดเอง | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ |
| การซ่อมบำรุง: | การวินิจฉัยและการตรวจจับออนไลน์จากระยะไกล | การรับประกัน: | 2 ปี |
| ได้รับการรับรอง: | CE, ISO,SGS,CCC | ||
| เน้น: | เครื่องตัดโปรไฟล์ท่อ,เครื่องตัดเลเซอร์ 2000w,เครื่องตัดเลเซอร์ 3000w |
||

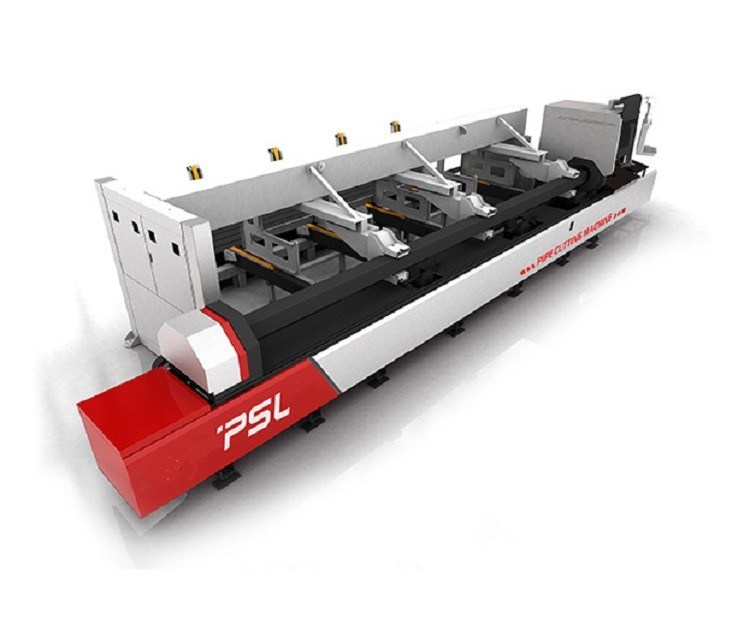

เครื่องตัดไฟเบอร์เลเซอร์ CNC แบบท่อ/ท่อโปรไฟล์พร้อมตัวจัดการการโหลดอัตโนมัติ
คำอธิบายของเครื่องตัดเลเซอร์หลอด,
เครื่องตัดเลเซอร์แบบท่อรวมเทคโนโลยีออปติคัล เครื่องกล และไฟฟ้าเข้าไว้ในเครื่องเดียว ซึ่งใช้เทคโนโลยีเลเซอร์ เทคโนโลยีการควบคุมด้วยคอมพิวเตอร์ และระบบพลังงานเลเซอร์ CNC ประสิทธิภาพสูง
เครื่องตัดเลเซอร์แบบท่อนี้สามารถแปรรูปโลหะท่อ/ท่อทุกชนิดด้วยความเร็วและประสิทธิภาพสูงขนาดท่อสูงสุดที่ตัดได้คือ ท่อกลม Ф220mm, ท่อสี่เหลี่ยม 160mmx160mm, มีความหนา 12-14mm, ยาว 6000mm -9000mm.ผลิตภัณฑ์จะมีขอบเรียบพร้อมพื้นผิวคุณภาพสูง ขอบกว้างเล็ก และเอฟเฟกต์ความร้อนเล็กน้อยเครื่องนี้เหมาะอย่างยิ่งสำหรับการตัดท่อโลหะ
ส่วนหนึ่งของฟังก์ชันและคุณลักษณะ
องค์ประกอบของเครื่องตัดเลเซอร์หลอด,
1) แหล่งเลเซอร์: แหล่งกำเนิดไฟเบอร์เลเซอร์ไอพีจี/เรย์คัส3000W
2) Raytools/WSX/Precitecหัวตัดไฟเบอร์ออปติกเลเซอร์(หัวเลเซอร์ออโต้โฟกัส)
หัวตัดเลเซอร์ใช้เทคโนโลยีของเยอรมัน พร้อมขั้วต่อเอาต์พุตไฟเบอร์ QBH เลนส์ออปติคัลพิเศษ วิธีการปรับโฟกัสที่แม่นยำแบบปิดผนึก และทรานสดิวเซอร์ความจุที่รวดเร็วพร้อมช่องว่างตัดขั้นต่ำ 0.2 มม. ซึ่งอาจเพิ่มความเร็วในการตัดและลดการใช้ก๊าซ
3) เครื่องมือกล
เครื่องใช้โครงสร้างโครงสำหรับตั้งสิ่งของ คานและเตียงอยู่ในกระบวนการเดียวที่มีความแม่นยำสูง ความแข็งแกร่งที่ดี การทำงานที่ราบรื่น
ฐานเครื่อง:ฐานใช้ท่อเชื่อมคุณภาพสูงและโครงสร้างเฟรม ผ่านการเชื่อมแบบมืออาชีพ การรักษาอายุรอง เครื่องกัดโครงสำหรับตั้งสิ่งของขนาดใหญ่ที่แม่นยำ การตัดเฉือนที่มีความแม่นยำ การออกแบบและการประมวลผลเหล่านี้ช่วยให้มั่นใจได้ถึงความทนทานต่อแรงกระแทกที่ยอดเยี่ยม ความแข็งแกร่งสูงและความเสถียรของเครื่อง
ระบบขจัดคราบตะกรัน:ตัวดักจับชิ้นงานถูกจัดเรียงไว้ที่ส่วนล่างของเตียง ซึ่งสามารถกำจัดของเสียและเก็บชิ้นส่วนเล็กๆ ระหว่างการตัดได้
ระบบกำจัดฝุ่น:แท่นทำงานใช้การออกแบบการเก็บฝุ่นเพื่อขจัดฝุ่นและก๊าซไอเสีย
4) ระบบส่งกำลัง
เครื่องตัดเลเซอร์ใช้โครงสร้างการขับสองโครงสำหรับตั้งสิ่งของและเตียงเครื่องมือเครื่องจักรที่มีแรงสั่นสะเทือนสูง ระบบเซอร์โว AC ที่นำเข้าและระบบขับ เกียร์และแร็คที่นำเข้า รางนำเชิงเส้นสำหรับการนำทาง เพื่อให้แน่ใจว่ามีความเร็วสูง ความแม่นยำสูง และความน่าเชื่อถือสูงของเครื่อง
5) ระบบควบคุม
ระบบตัดไฟเบอร์เลเซอร์ประกอบด้วยกระบวนการตัดด้วยเลเซอร์ ฟังก์ชันเค้าโครงสต็อกปกติ และการควบคุมการประมวลผลด้วยเลเซอร์ส่วนใหญ่มีกระบวนการวาด, การตั้งค่าพารามิเตอร์, การแก้ไขกระบวนการตัดที่ผู้ใช้กำหนด, เค้าโครงสต็อก, การวางแผนเส้นทาง, การจำลองและการควบคุมการตัดสามารถปรับกำลังตัดด้วยความเร็วตัดสามารถตั้งค่าความเร็วในการดึงเข้าและดึงออกได้นอกจากนี้ยังมีไลบรารีกระบวนการวัสดุ ซึ่งสามารถบันทึกพารามิเตอร์กระบวนการทั้งหมดสำหรับวัสดุเดียวกันได้
6) ระบบหนีบลมอัตโนมัติ
■ กล่องควบคุมแบบใช้มือถือไร้สาย คีมหนีบหนึ่งคีย์หลวมและแคลมป์
■ ลูกกลิ้งสองฝั่ง แรงแคลมป์กระจายดีกว่า มีความแม่นยำสูงกว่าเมื่อตัดท่อขนาดเล็ก
■ แคลมป์นิวเมติก แรงยึดที่ดีเยี่ยมและมั่นคง ท่อไม่หลวมและลื่น
■ 220mm แคลมป์ลมรวม แคลมป์ลมรวม ไม่จำเป็นต้องเปลี่ยนกรงเล็บ ใช้งานง่าย
■ แคลมป์ตั้งศูนย์อัตโนมัติแบบคู่ แคลมป์ความเร็วที่รวดเร็วสำหรับท่อสี่เหลี่ยมและท่อวงรีท่อรูปร่างผิดปกติต้องใช้ก้ามหนีบพิเศษ
7) ระบบบ่งชี้ไฟแดง
แสงสีแดงโคแอกเซียลใช้เป็นตัวบ่งชี้เพื่อให้ง่ายต่อการปรับระบบออปติคัลและกำหนดตำแหน่งการทำงานได้แม่นยำยิ่งขึ้น
8) ระบบทำความเย็น
ติดตั้งระบบระบายความร้อนด้วยน้ำและสามารถระบุอุณหภูมิได้ระบบระบายความร้อนด้วยน้ำจะเริ่มทำงานโดยอัตโนมัติเมื่ออุณหภูมิสูงกว่าค่าที่ตั้งไว้และหยุดทำงานโดยอัตโนมัติเมื่ออุณหภูมิต่ำกว่าค่าที่ตั้งไว้
9) พัดลมดูดอากาศ
โบลเวอร์แบบแรงเหวี่ยงกำจัดฝุ่นเพื่อรักษาสภาพแวดล้อมการทำงานที่ดีและลดอันตรายต่อความปลอดภัยของบุคลากรและอุปกรณ์
10) ที่หนีบโรตารี่
แคลมป์โรตารี่สามารถจับท่อกลมสูงสุด Ф20mm-Ф220mm, ท่อสี่เหลี่ยม 20mmx20mm- 160mmx160mm, มีความหนา 12mm, ยาว 6000mm.อุปกรณ์รองรับวัสดุสามารถคงความเสถียรไว้ได้นานในการทำงาน
พารามิเตอร์เทคโนโลยีหลัก
| ชื่อเครื่อง | เครื่องตัดท่อไฟเบอร์เลเซอร์ CNC | |
| แบบอย่าง | CF6000220AL-3000W | |
| พลังของเลเซอร์ | 2000w | |
| แหล่งกำเนิดแสงเลเซอร์ | MAX/RAYCUS/IPG | |
| ความยาวคลื่นเลเซอร์ | 1070nm | |
|
ความหนาของผนังท่อตัด Maxim |
เหล็กกล้าคาร์บอน(O2) | 12mm-14mm |
| สแตนเลส(N2) | 6mm-8mm | |
| แผ่นอลูมิเนียม | 5mm-6mm | |
| แผ่นทองเหลือง | 3mm | |
| วัสดุส่วนเกินขั้นต่ำ | 150mm |
| โหมดหนีบท่อ | อัตโนมัติ |
| โหมดป้อนท่อ | อัตโนมัติ |
| โหมดทรัสตี | อัตโนมัติ |
| วัสดุท่อที่เหมาะสม |
ท่อกลม ท่อเหลี่ยม หลอดสี่เหลี่ยม |
| ช่วงการตัดท่อกลม | D20mm - D220mm |
| ช่วงการตัดท่อสี่เหลี่ยม | 20x20mm - 160x160mm |
| ความเร็วตัดสูงสุด | 100m / นาที (ตามวัสดุ) |
| แม็กซ์อัตราเร่ง | 1.0G |
| รูปแบบกราฟิกที่รองรับ | CAD,ซอฟต์แวร์ CorelDraw,DXF/DWG/PLT |
| แกน X เดินทาง | 0-6000mm |
| แกน Y เดินทาง | 0-450mm |
| แกน Z เดินทาง | 200mm |
| ความถูกต้องของตำแหน่งใหม่ | ±0.03mm/m |
| ความแม่นยำของตำแหน่งแกน X/Y | ±0.05mm/m |
| พลังของเครื่อง | 350V-420V/50Hz |
| น้ำหนักเครื่อง | 5500กก. |
| ขนาด | 9800x1400x2400mm |
