รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | WC67K 100Ton เครื่องดัดแผ่นโลหะไฮดรอลิก | ตัวหลัก: | โครงสร้างเหล็กแผ่นเชื่อม |
|---|---|---|---|
| โหมดควบคุม: | ระบบ NC, Delem DA41T, Estun E300T, TP10s, SNC53, | ระบบอัตโนมัติ: | อัตโนมัติ |
| อินเวอร์เตอร์: | DELTA, ชไนเดอร์, INVT | ขับรถ: | เซอร์โวมอเตอร์ |
| ความยาวดัด: | 1,000,2000,2500,3000,4000มม | ความลึกของลำคอ: | 320mm-500mm |
| แบ็คเกจ: | บอลสกรู + ลิเนียร์ไกด์ | กำลังหลัก: | มอเตอร์ AC 7.5kw หรือเซอร์โวมอเตอร์ |
| เครื่องมือ: | ส่วน เครื่องมือด้านบน ช่องเปิดหลายช่อง V-Die 4 ทิศทาง | ประเภทเครื่อง: | Press Brake เครื่องตัดและดัดแผ่นโลหะ |
| วัสดุ / โลหะ แปรรูป: | เหล็กกล้าไร้สนิม,เหล็กกล้าคาร์บอน,อลูมิเนียม,ทองเหลือง / ทองแดง | สี: | สีเทาดำ + ขาวหรือกำหนดเอง |
| แรงดันไฟฟ้า: | 220V/380V/415V/440V/กำหนดเอง | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนออนไลน์ การสนับสนุนทางเทคนิควิดีโอ |
| การรับประกัน: | 2 ปี | ||
| แสงสูง: | wc67y-63/2500,เครื่องดัดโลหะเบรก PSL,เบรกกดดัดไฮดรอลิก PSL |
||

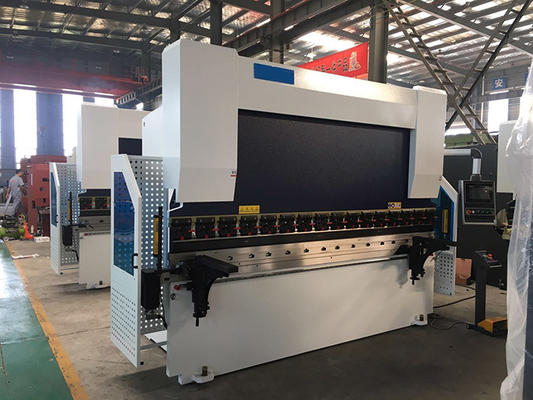

แผ่นโลหะ CNC ไฮดรอลิกดเบรค แกน CNC หลายแกน Torsion Bar Synchronization
หน้าที่หลักของเบรคกด:
2. ทอร์ชั่นบาร์บังคับเครื่องกลการซิงโครไนซ์, ขีด จำกัด ตัวหยุดสมดุลด้วยความแม่นยำสูง Y1, Y2 แกน
3. เกจด้านหลังเชื่อมด้วยโครงสร้างเหล็กและมีความแข็งแกร่งสูงขับเคลื่อนด้วยเซอร์โวมอเตอร์ บอลสกรู และลิเนียร์ไกด์ เพื่อให้แน่ใจว่าการทำงานมีความแม่นยำสูง
4. นิ้วของ bakc-gauge มีความขนานสูงและปรับ Linear guider ได้อย่างรวดเร็ว
5.นำระบบควบคุมไฮดรอลิกแบบบูรณาการมาใช้ เชื่อถือได้มากขึ้นและง่ายต่อการบำรุงรักษา
ตัวเลือกการติดตั้งเฉพาะช่วยให้ได้ระดับเสียงปานกลางโดยเฉพาะอย่างยิ่งทั้งบนเครื่องของความจุเฉลี่ยระบบป้องกันน้ำล้นเกินติดตั้งมากับระบบไฮดรอลิก ซึ่งรับประกันได้ว่าไม่มีการรั่วซึม และสามารถอ่านหรือดูระดับน้ำมันได้โดยตรง
6. กลไกการปรับของ ram ที่เป็นอิสระจากการประกอบถังน้ำมันเพื่อเพิ่มประสิทธิภาพในการปิดผนึก
7. เครื่องมือ Standard Top นั้นติดตั้ง Rapid clamping
V-Die 4 ทางพร้อมช่องเปิดที่แตกต่างกัน
8.แป้นเหยียบพร้อมระบบหยุดฉุกเฉิน
9. ครอบกระจังหน้าพร้อมไฟส่องสว่าง
10. ตัวจับยึดเครื่องมือด้านบนเร็ว/เร็ว
11. CNCตัวควบคุมสำหรับเบรกกดไฮดรอลิก: Delem DA41T, Estun E300T, TP10s
คอนโทรลเลอร์เหล่านี้สามารถควบคุมเซอร์โวแกน X & Y และตาราง crwoning ได้เพียงสองแกนเท่านั้น
ฟังก์ชันการตั้งโปรแกรมแบบหลายขั้นตอนสามารถบรรลุการทำงานอัตโนมัติและการวางตำแหน่งต่อเนื่องหรือขั้นตอนหลายขั้นตอน ตลอดจนการปรับตำแหน่งตัวหยุดด้านหลังและบล็อกร่อนอย่างแม่นยำโดยอัตโนมัติ
ฟังก์ชั่นเสริมหรือชิ้นส่วน
1.ส่วนรองรับด้านหน้าเคลื่อนที่อย่างราบรื่นบนรางนำเชิงเส้นตามโต๊ะทำงานไปทางขวาหรือทางซ้าย และยังสามารถปรับขึ้นและลงได้อีกด้วย
2. ตัวป้องกันเลเซอร์ที่ปลอดภัย
3. โต๊ะวางเครื่องกลแบบแมนนวลหรือแบบใช้มอเตอร์
4. CNC controller SNC53 เพื่อควบคุมแกนเพิ่มเติมด้วยเซอร์โวมอเตอร์ (X,Y1,Y2,R,Z1,Z2)
5. มอเตอร์หลักอัพเดตเซอร์โวมอเตอร์
6. ลำแสงแบ็คเกจพร้อมไกด์เชิงเส้นคู่เพื่อขยับนิ้วได้ง่าย
7. คอลึกไม่เกิน 600 มม.
องค์ประกอบหลัก:
| รุ่นเสริม | ผู้ผลิต | หมายเหตุ | |
|---|---|---|---|
| ระบบซีเอ็นซี | E300T TP-10S SNC53 DA41T |
ESTUN
DELEM |
(ไม่จำเป็น) (ไม่จำเป็น) (ไม่จำเป็น) |
| ระบบไฮดรอลิก | โซลินอยด์วาล์วหลัก |
เร็กซ์รอธ |
|
| วัดหลัง |
เซอร์โวมอเตอร์ บอลสกรู + ลิเนียร์ไกด์ |
PSL |
|
| ปั้มน้ำมัน | ปั้มน้ำมันเกียร์ภายใน |
อัลลีด แดดจัด |
|
| พลังงานหลัก |
มอเตอร์ไฟฟ้ากระแสสลับ เซอร์โวมอเตอร์ |
WN เวอิจิ |
(ไม่จำเป็น) |
| โต๊ะทำงาน |
ตารางคงที่ โต๊ะวางเครื่องกล |
PSL |
ไม่จำเป็น |
| ความปลอดภัย |
รั้วเหล็กสองหน้า การป้องกันเซ็นเซอร์ด้านหลังที่ปลอดภัย |
PSL |
(ไม่จำเป็น) |
| แขนรองรับด้านหน้า |
แขนรองรับแบบคงที่ แขนรองรับที่ติดตั้งบนคู่มือเชิงเส้น |
PSL |
(ไม่จำเป็น) |
| แรงดันไฟฟ้า | 380V/50HZ | PSL | กำหนดเอง |
| ส่วนประกอบไฟฟ้า | ชไนเดอร์รีเลย์คอนแทค | ชไนเดอร์ | |
| สวิตช์เท้า | สวิตช์แนวตั้ง Kaikun เกาหลี | ไคคุนเกาหลี | |
| คอหอย |
320mm 400-600 มม. (อุปกรณ์เสริม) |
PSL |
พารามิเตอร์หลักของซีรีส์ WC67K
| แบบอย่าง | บังคับ | แม็กซ์ความยาว | แนวตั้ง | ความลึก | จังหวะ | แม็กซ์เปิด | พลัง | ยาว * กว้าง * สูง (มม.) | น้ำหนัก |
|---|---|---|---|---|---|---|---|---|---|
| WC67K-40t/2200 | 400Kn | 2200mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2000*1200*1910 | 2750Kg |
| WC67K-40t/2500 | 400Kn | 2500mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2500*1200*1910 | 3000Kg |
| WC67K-50t/2200 | 500Kn | 2200mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2000*1200*1910 | 2950Kg |
| WC67K-50t/2500 | 500Kn | 2500mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2500*1210*2000 | 3400Kg |
| WC67K-63t/2500 | 630Kn | 2500mm | 1900mm | 220mm | 120mm | 320mm | 5.5KW | 2500*1300*2210 | 4000Kg |
| WC67K-63t/3200 | 630Kn | 3200mm | 2560mm | 220mm | 120mm | 320mm | 5.5KW | 3200*1300*2210 | 4800Kg |
| WC67K-80t/2500 | 800Kn | 2500mm | 1990mm | 320mm | 120mm | 320mm | 7.5KW | 2500*1400*2300 | 5700Kg |
| WC67K-80t/3200 | 800Kn | 2500mm | 2560mm | 320mm | 120mm | 350mm | 7.5KW | 3200*1500*2300 | 6020Kg |
| WC67K-80t/4000 | 800Kn | 4000mm | 3000mm | 320mm | 120mm | 350mm | 7.5KW | 4000*1500*2400 | 7000Kg |
| WC67K-100t/2500 | 1000Kn | 2500mm | 2020mm | 320mm | 150mm | 400mm | 7.5KW | 2500*1600*2400 | 6000Kg |
| WC67K-100t/3200 | 1000Kn | 3200mm | 2600mm | 320mm | 150mm | 400mm | 7.5KW | 3200*1600*2600 | 6800Kg |
| WC67K-100t/4000 | 1000Kn | 4000mm | 3000mm | 320mm | 150mm | 400mm | 7.5KW | 4000*1600*2700 | 8000Kg |
| WC67K-125t/2500 | 1250Kn | 2500mm | 2020mm | 320mm | 150mm | 400mm | 11KW | 2500*1600*2400 | 6500Kg |
| WC67K-125t/3200 | 1250Kn | 3200mm | 2580mm | 320mm | 150mm | 400mm | 11KW | 3200*1600*2600 | 7200Kg |
| WC67K-125t/4000 | 1250Kn | 4000mm | 3000mm | 320mm | 150mm | 400mm | 11KW | 4000*1600*2700 | 8800Kg |
| WC67K-160t/3200 | 1600Kn | 3200mm | 2600mm | 320mm | 200mm | 460mm | 11KW | 3200*1700*2700 | 9500Kg |
| WC67K-160t/4000 | 1600Kn | 3200mm | 3000mm | 320mm | 200mm | 460mm | 11KW | 4000*1700*2800 | 10500Kg |
| WC67K-160t/5000 | 1600Kn | 4000mm | 4000mm | 320mm | 200mm | 460mm | 11KW | 5000*1900*3100 | 13000Kg |
| WC67K-160t/6000 | 1600Kn | 6000mm | 5000mm | 320mm | 200mm | 460mm | 11KW | 6300*1900*3200 | 18500Kg |
| WC67K-200t/3200 | 2000Kn | 3200mm | 2500mm | 320mm | 200mm | 460mm | 15KW | 3200*1950*2800 | 10500Kg |
| WC67K-200t/4000 | 2000Kn | 4000mm | 3000mm | 320mm | 200mm | 460mm | 15KW | 4000*1950*2800 | 12600Kg |
| WC67K-200t/5000 | 2000Kn | 5000mm | 4000mm | 320mm | 200mm | 460mm | 15KW | 5000*1950*3100 | 15500Kg |
| WC67K-200t/6000 | 2000Kn | 6000mm | 5000mm | 320mm | 200mm | 460mm | 18.5KW | 6000*1950*3300 | 21000Kg |
| WC67K-250t/3200 | 2500Kn | 3200mm | 2600mm | 400mm | 250mm | 530mm | 18.5KW | 3250*2000*3200 | 15500Kg |
| WC67K-250t/4000 | 2500Kn | 4000mm | 3200mm | 400mm | 250mm | 530mm | 18.5KW | 4000*2000*3400 | 18200Kg |
| WC67K-250t/5000 | 2500Kn | 5000mm | 4000mm | 400mm | 250mm | 530mm | 18.5KW | 5000*2000*3400 | 22500Kg |
| WC67K-250t/6000 | 2500Kn | 6000mm | 5000mm | 400mm | 250mm | 530mm | 18.5KW | 6000*2000*3400 | 27500Kg |
| WC67K-300t/3200 | 3000Kn | 3200mm | 2530mm | 400mm | 250mm | 530mm | 22KW | 3200*2000*3450 | 18500Kg |
| WC67K-300t/4000 | 3000Kn | 4000mm | 3200mm | 400mm | 250mm | 530mm | 22KW | 4000*2000*3450 | 22500Kg |
| WC67K-300t/5000 | 3000Kn | 5000mm | 4000mm | 400mm | 250mm | 530mm | 22KW | 5000*2000*3450 | 25000Kg |
| WC67K-300t/6000 | 3000Kn | 6000mm | 5000mm | 400mm | 250mm | 530mm | 22KW | 6000*2000*3450 | 30000Kg |
| WC67K-400t/4000 | 4000Kn | 4000mm | 3000mm | 400mm | 250mm | 530mm | 30KW | 4000*2180*3500 | 25000Kg |
| WC67K-400t/5000 | 4000Kn | 5000mm | 4000mm | 400mm | 250mm | 530mm | 30KW | 5000*2180*3500 | 29000Kg |
| WC67K-400t/6000 | 4000Kn | 6000mm | 5000mm | 400mm | 250mm | 530mm | 30KW | 6000*2180*3800 | 35000Kg |
| WC67K-500t/4000 | 5000Kn | 4000mm | 3000mm | 400mm | 250mm | 590mm | 45KW | 4000*2580*3500 | 35000Kg |
| WC67K-500t/5000 | 5000Kn | 6000mm | 4000mm | 400mm | 250mm | 590mm | 45KW | 5050*3500*3700 | 44000Kg |
| WC67K-500t/6000 | 5000Kn | 6000mm | 5000mm | 400mm | 320mm | 590mm | 45KW | 6050*3500*3700 | 55000Kg |
| WC67K-600t/4000 | 6000Kn | 6000mm | 3000mm | 400mm | 320mm | 590mm | 55KW | 4050*4500*3700 | 45000Kg |
| WC67K-600t/6000 | 6000Kn | 6000mm | 5000mm | 400mm | 320mm | 590mm | 55KW | 6050*4500*3700 | 60000Kg |
หมายเหตุ: ขอบคุณที่เข้าใจ หากพารามิเตอร์มีการเปลี่ยนแปลงโดยไม่แจ้งให้ทราบ
