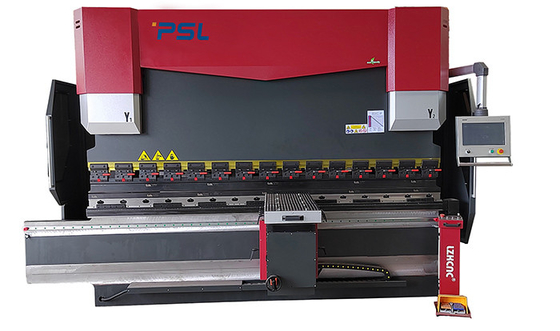

9 แกนด้านหน้าแพลตฟอร์ม CNC ไฮดรอลิกดเบรคเครื่อง 170Ton 10 '

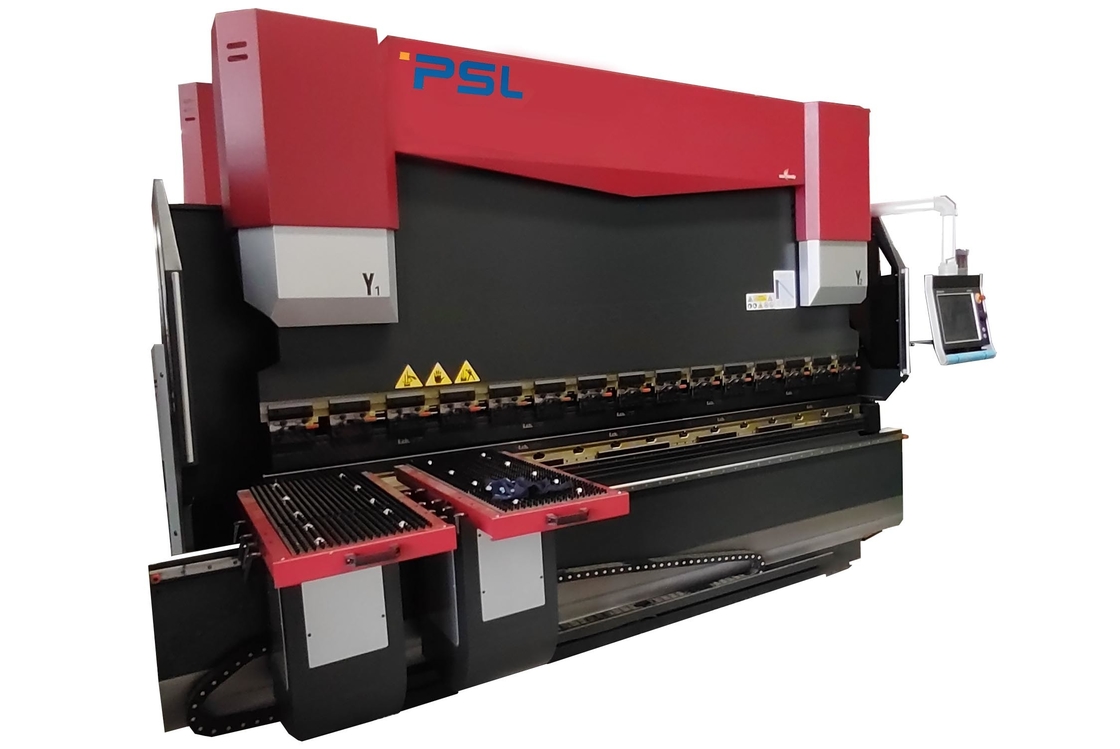

CNC แผ่นโลหะดัด CNC หลายแกนกดเบรกด้วยการสนับสนุนการติดตามด้านหน้า





แนะนำแอปพลิเคชัน

เบรกกด CNC นี้ใช้เครื่องมือ (เครื่องมือมาตรฐานหรือเครื่องมือพิเศษ) ในการดัดแผ่นโลหะให้เป็นชิ้นงานที่มีรูปทรงตัดขวางทางเรขาคณิตต่างๆ

เป็นเครื่องขึ้นรูปโลหะแผ่นที่ออกแบบมาสำหรับการแปรรูปโลหะแผ่นรีดเย็น

มีการใช้กันอย่างแพร่หลายในการดัดโลหะแผ่นเช่นรถยนต์, การผลิตเครื่องบิน, อุตสาหกรรมเบา, การต่อเรือ, คอนเทนเนอร์, ลิฟต์, ยานพาหนะทางรถไฟและอุตสาหกรรมอื่น ๆ





หลักการและคุณสมบัติของเครื่อง:





1, โครงสร้างของเบรคกด:
1) โครงสร้างเหล็กเชื่อมที่สมบูรณ์lบ้านทั้งหลังและด้านขวา โต๊ะทำงาน และฐานกระบอกสูบเชื่อมเข้าด้วยกันทั้งโครง

2) หลังจากการเชื่อม ความเค้นภายในจะถูกกำจัดโดยการแบ่งเบาบรรเทา ดังนั้นเหล็กทั้งหมดจึงแข็งแรงและมีเสถียรภาพดี
2) ซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์ ANSYS เพื่อให้มั่นใจในความน่าเชื่อถือของเครื่องจักรและความแม่นยำ



2, ระบบไฮดรอลิก:
1) ระบบควบคุมแบบบูรณาการนำเข้าจากRexroth เยอรมนี;
2) ลดการติดตั้งท่อ
3) ตรวจสอบความเสถียรในการทำงานและรูปลักษณ์ที่ดีขึ้น



3, ถังน้ำมันหลัก:
1) โหมดการควบคุมวงปิด: วาล์วเซอร์โวไฟฟ้าไฮดรอลิกของเยอรมนีและไม้บรรทัดตะแกรงนำเข้า

2)ความถี่สูงเทคโนโลยีการควบคุมไฮดรอลิก รวดเร็ว มีประสิทธิภาพ และแม่นยำยิ่งขึ้น
3) แตกต่างอย่างสิ้นเชิงจากเครื่องดัดแบบหยุดกลแบบดั้งเดิม
4) ความแม่นยำสูงของตำแหน่งร่อนและการดัด;
5) การทำงานที่แม่นยำและมั่นคง



4, มาตรวัดหลัง:
1) บอลสกรูคุณภาพสูงและตัวนำทางเชิงเส้นเพื่อให้มั่นใจถึงความแม่นยำในการหยุด
2) การบล็อกแบบหลายแกนที่ใช้งานได้ดีกว่าตามความต้องการของลูกค้า

3)นิ้วมาตรฐาน 2 ชุดติดตั้งอยู่ในลิเนียร์ไกด์เดอร์ที่ติดตั้งบนคานเกจด้านหลัง สำหรับชิ้นงานรูปทรงที่ซับซ้อน ระบบแบ็คเกจ 4 หรือ 5 นิ้วและดายที่เกี่ยวข้องมีให้คุณเลือก



5, ร่างกายสองด้าน:
1) แผ่นรูปตัว C ติดตั้งทั้งสองด้าน
2) ไม้บรรทัดตะแกรงความแม่นยำสูงอยู่บนแผ่นรูปตัว C;
3) หลีกเลี่ยงอิทธิพลต่อความแม่นยำในการดัดที่เกิดจากการบิดเบี้ยวของตัวเครื่องระหว่างกระบวนการดัด



6, ตัวควบคุมซีเอ็นซี:

1) การดำเนินการทั้งหมด (แกน X,R,Z ทำงาน) ของตัวกั้นแบ็คเกจโดยระบบ CNC;

2) จังหวะของรามถูกควบคุมโดยระบบซีเอ็นซี

3) ระบบไฮดรอลิกที่ไหลและแรงดันถูกควบคุมโดยระบบ CNC

4) การปรับค่าชดเชยการโก่งตัวถูกควบคุมโดยระบบ CNC

5) การดำเนินการทั้งหมดสะดวกและรวดเร็ว









การกำหนดค่าพื้นฐาน:





ไม่	ชื่อ	รุ่น/การผลิต
1	ระบบซีเอ็นซี	Holland Delem DA66T Controller ESA S650 CYBELEC CT12 LZ-1000
2	ไฟฟ้า	ฝรั่งเศส ชไนเดอร์ อิเล็คทริคส์
3	แบ็คเกจ	บอลสกรู + ลิเนียร์ไกด์;2 ชุดของนิ้วเคลื่อนที่บนเส้นนำร่อง
4	มอเตอร์หลัก	ซีเมนส์เอซีมอเตอร์
5	เซอร์โวมอเตอร์	หนานจิง เอสตุน
6	ไดร์เวอร์เซอร์โว	หนานจิง เอสตุน
7	สวิตช์เหยียบ	KACON ประเทศเกาหลีใต้
8	แหวนปิดผนึก	BAUSER และ Busak+Shamban ประเทศเยอรมนี

9	ระบบไฮดรอลิก	Rexroth ประเทศเยอรมนี
10	ปั้มน้ำมัน	ALLEAD ปั๊มเกียร์ภายในประสิทธิภาพสูงและเสียงรบกวนต่ำของเยอรมนี
11	ข้อต่อท่อน้ำมัน	เยอรมนี EMB
12	เครื่องมือยอดนิยมและ V-Die	เครื่องมือบนมาตรฐานหนึ่งชุดและ V Die
13	แบ็คเกจ	บอลสกรูไต้หวันและลิเนียร์ไลเนอร์
14	ถังน้ำมัน	จีน ไท่เฟิง
15	หนีบด่วน	แบรนด์จีน
16	การชดเชยการโก่งตัว	ค่าตอบแทนทางกล/ตารางการครองตำแหน่ง

17	ไม้บรรทัดตะแกรง	อิตาลี GIVI
18	แกนมาตรฐาน	8 +1(Y1, Y2, X,R,Z1,Z2,Z3,Z4+V )





บทนำของชิ้นส่วนหลัก:



- ตัวควบคุม CNC DELEM DA66T:



 - ระบบไฮดรอลิกเซอร์โว Rexroth:











-- ข้อต่อ EMB ของเยอรมนี











-- ไม้บรรทัดตะแกรง GIVI

เบรคกด CNC ใช้การควบคุมเซอร์โวไฟฟ้าไฮดรอลิกแบบวงปิดอย่างเต็มที่

สัญญาณตำแหน่งรามสามารถตอบรับกับระบบ CNC ได้ทั้งสองด้าน เซนเซอร์ไม้บรรทัด,

จากนั้นตัวควบคุม CNC DA66T จะปรับปริมาณการไหลของน้ำมันโดยเปลี่ยนขนาดเปิดของวาล์วซิงโครนัส

ในที่นี้การควบคุม ram Y1, Y2 ที่ทำงานในระดับเดียวกันโดยคงสถานะคู่ขนานของโต๊ะทำงาน









-- ตารางการมอบเครื่องกล/การชดเชย

• กลไกการชดเชยการโก่งตัวในพื้นที่ใช้โครงสร้างการชดเชยตารางการรบกวนทางกลตัวควบคุม CNC ควบคุมการคำนวณอัตโนมัติ









- ตัวกั้น Backgaug,

● แกน X ขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่านบอลสกรู

● แกน R ขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่านบอลสกรูหรือแร็คแอนด์พิเนียน

● ปรับตำแหน่งของนิ้วด้วยตนเอง

● แกน Z1,Z2 (นิ้ว 1 และ 2) ขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่าน goodแร็คแอนด์พิเนียน (อุปกรณ์เสริม)

  ● แกน Z3,Z4 ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์เพื่อรองรับการติดตามแผ่นเหล็กระหว่างการดัดงอ

● ทั้งหมด drivServo Motors













  - Quick Clamping เพื่อแก้ไขเครื่องมือด้านบนอย่างรวดเร็วและง่ายดาย









--เครื่องมือมาตรฐานด้านบนและ Double V-Die (สไตล์ Amada) บนเครื่อง

วัสดุ: 42CrMo

กระบวนการชุบแข็งโดยรวม มีความแข็งสูงและทนต่อการสึกหรอได้ดี

V-die V8,V12,V16 เดี่ยวหรือคู่ (กำหนดเอง)









-- เยอรมนี BAUSER และ Busak + Shamban ซีลกระบอก









  --ระบบไฟฟ้าที่วางใจได้

• อุปกรณ์ไฟฟ้า (รีเลย์, คอนแทคเตอร์) France Schneider
• ตู้กันฝุ่นเกรด IP54 รับประกันระบบไฟฟ้าคุณภาพสูง
• ฟังก์ชั่นเปิดประตูและปิดเครื่อง
• ไดรเวอร์เซอร์โวมอเตอร์ Estun คุณภาพสูง
