| ชื่อ: | เครื่องตัด CNC ไฮดรอลิกกิโยติน | ชื่อผลิตภัณฑ์: | HGN-13x3100 เครื่องตัดแผ่นโลหะ CNC เครื่องตัดไฮดรอลิก |
|---|---|---|---|
| เงื่อนไข: | ใหม่ | แอปพลิเคชัน: | เครื่องตัดโลหะอุตสาหกรรม, เครื่องตัดแผ่นโลหะ |
| วัสดุตัด: | โลหะ เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน อลูมิเนียม MS/SS/GI ฯลฯ แผ่นเหล็ก | แม็กซ์ ตัดความหนา: | 13mm |
| Max. แม็กซ์ cutting width (mm) ความกว้างของการตัด (มม.): | 2500/3200/4000/6000 เป็นต้น | ระบบควบคุม: | Delem DAC-360T, ตัวควบคุม CNC ELGO P40T |
| รองรับการตัดด้านหลัง: | อุปกรณ์รองรับการตัดด้วยลม | สี: | ปรับแต่งได้ |
| แรงดันไฟฟ้า: | 380V กำหนดเอง | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนออนไลน์ |
| การรับประกัน: | 1 ปี | ||
| แสงสูง: | เครื่องตัดโลหะไฮดรอลิก PSL เครื่องตัดไฮดรอลิกขนาดเล็ก PSL เครื่องตัดแผ่นโลหะไฮดรอลิก PSL,small hydraulic shearing machines PSL,hydraulic metal plate shearing machines PSL |
||

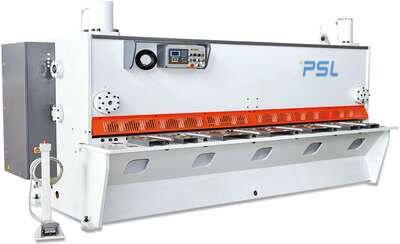

เครื่องตัดแผ่นไฮดรอลิกแบบกิโยตินแบบแผ่นโลหะอัตโนมัติแบบยุโรปตามลักษณะ LVD-YSD
ลักษณะโครงสร้างหลักของเครื่องจักร,
1. ใช้วิธีการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ UG การออกแบบเสริม CAD เฟรมใช้การเชื่อมแบบบูรณาการและการกำจัดแรงสั่นสะเทือนภายใน และวิธีการอื่นๆ เพื่อให้เครื่องมีความแข็งแกร่งและทนต่อแรงสั่นสะเทือนสูงขึ้น
2.รางนำแบบกลิ้งสามจุดใช้เพื่อรองรับที่จับมีด และช่องว่างของใบมีดจะถูกปรับด้วยตนเองหรือแบบใช้มอเตอร์ (อุปกรณ์เสริม)ค่าช่องว่างจะถูกแปลงเป็นค่าความหนาของแผ่นที่เฉือนได้การปรับที่สะดวกและค่าที่ถูกต้อง
3.ใช้การรองรับใบมีดแบบปรับได้และใบมีดยาวแบบอินทิกรัลสี่ขอบสี่คม ซึ่งสะดวกต่อการปรับความสม่ำเสมอของช่องว่างใบมีด ปรับปรุงคุณภาพการตัด และยืดอายุการใช้งานของใบมีด
4. นำระบบซิงโครไนซ์ถังน้ำมันแบบตีคู่มาใช้และเครื่องมือกลได้รับแรงกดอย่างสม่ำเสมอโดยการปรับปริมาตรน้ำมันของกระบอกสูบตีคู่ มุมเฉือนสามารถปรับได้สะดวกยิ่งขึ้นเพื่อตอบสนองความต้องการในการตัดความหนาของแผ่นต่างๆ
5. เมื่อตัดแผ่นบาง ๆ มุมตัดจะลดลง การบิดเบือนของชิ้นส่วนจะลดลงเหลือน้อยที่สุด และแผลเป็นตรงและไม่มีครีบ
6. ใบมีดสี่เหลี่ยม สี่ขอบใช้ อายุการใช้งานนาน เจียรง่าย.
7. การรองรับใบมีดแบบเคลื่อนย้ายได้ช่วยอำนวยความสะดวกในการปรับความสม่ำเสมอของระยะห่างของใบมีด ปรับปรุงคุณภาพแรงเฉือน และยืดอายุการใช้งานของใบมีด
8.โต๊ะรองรับลูกลำเลียงสากลถูกนำมาใช้เพื่อลดความเข้มแรงงานของผู้ปฏิบัติงาน
9.ระบบไฮดรอลิกใช้ตัวสะสมแบบกระเพาะปัสสาวะเป็นแหล่งพลังงานเสริม และดูดซับแรงกระแทกของระบบพร้อมกัน เพื่อให้เครื่องมือเครื่องจักรทำงานได้อย่างราบรื่นและมีเสียงรบกวนน้อย
10. ใช้ shot peening เพื่อขจัดสนิมและพ่นสีป้องกันสนิม
ส่วนหลักของเครื่อง
1. โครงหลัก ได้แก่ เรือนสองข้าง คานกดด้านหน้า และโต๊ะทำงานด้านหน้า
2. ใบมีด/ที่ใส่มีดกับรางนำกลิ้งสามจุด
3. ใบมีดยาวแบบอินทิกรัลสี่ใบสี่เหลี่ยม
4. ระบบบอร์ดวาล์วไฮดรอลิกแบบฝัง, ระบบซิงโครไนซ์ถังน้ำมันแบบตีคู่
5. อุปกรณ์แบ็คเกจแบบใช้มอเตอร์พร้อมบอลสกรูและตัวนำทางเชิงเส้น มอเตอร์อินเวอร์เตอร์ หรือเซอร์โวมอเตอร์
6. อุปกรณ์ไฟ Line-up
7. ตัวควบคุม NC/CNC Estun E21s, ELGO P40T, Delem DAC360T ฯลฯ...
8. โต๊ะรองรับลูกลำเลียงอเนกประสงค์
9. กันชนหน้า.
10. ตัวสะสมประเภทกระเพาะปัสสาวะ
พารามิเตอร์ทางเทคนิคของ HGN-13x3100
| เลขที่ | ชื่อ | ค่า | หน่วย | หมายเหตุ |
| 1 | แม็กซ์ตัดความหนา | 13 | มม | σb≤450N/mm2 |
| 2 | แม็กซ์ตัดความกว้าง | 3100 | มม | |
| 3 | แม็กซ์แรงตัด | 580 | กิโลนิวตัน | |
| 4 | คอ | 100 | มม | |
| 5 | มุมตัด | 0.5-2.5 | ระดับ | ปรับได้ |
| 6 | จังหวะ | 8 | ครั้ง/นาที | |
| 7 | ช่วงหลังเกจ | 10-1000 | มม | |
| 8 | ปริมาณการระงับ | 17 | พีซี | |
| 9 | ปริมาณถังน้ำมัน | 450 | หลี่ |
| 10 | กำลังของมอเตอร์หลัก | 15 | กิโลวัตต์ | |
| 11 | ความยาว | 3900 | มม | |
| 12 | ความกว้าง | 2200 | มม | |
| 13 | ส่วนสูง | 2350 | มม | |
| 14 | น้ำหนักเครื่อง | 8700 | กิโลกรัม |
ระบบไฮดรอลิก
1. แนะนำเทคโนโลยีขั้นสูงของยุโรปและนำระบบควบคุมไฮดรอลิกแบบบูรณาการมาใช้ มีความน่าเชื่อถือที่ดี
2. นำระบบซิงโครไนซ์กระบอกสูบชุดมาใช้และเครื่องจะโหลดสม่ำเสมอ
3. ระบบไฮดรอลิกใช้ตัวสะสมถุงใต้ผิวหนังเป็นพลังงานเสริม ดูดซับแรงกระแทกจากแรงดันไปพร้อม ๆ กัน เครื่องมือเครื่องจักรทำงานได้อย่างราบรื่นและมีเสียงรบกวนต่ำ
4.แรงกดจะเพิ่มขึ้นตามแรงเฉือนที่เพิ่มขึ้น
5. ระบบไฮดรอลิกมีการป้องกันน้ำล้นเกินปลอดภัยและเชื่อถือได้
6. ปั้มน้ำมันใช้ปั๊มเกียร์ภายในของ NACHI Company of Japan ซึ่งสามารถทนต่อแรงดันสูงและเสียงรบกวนต่ำ
7. ซีลผลิตโดยเยอรมนี MERKEL และ Japan NOK
8.ระบบไฮดรอลิกติดตั้งตัวกรองที่มีความแม่นยำในการกรองสูง
9. แรงเฉือนสามารถทำงานได้อย่างต่อเนื่องภายใต้ภาระที่กำหนดระบบไฮดรอลิกมีความเสถียรและแม่นยำ
ระบบไฟฟ้า
1. ใช้ตัวควบคุม Estun NC E21s เพื่อควบคุมการเดินทางกลับเกจหรือตัวควบคุม CNC ELGO P40T หรือ DELEM DAC360T เพื่อควบคุม Back-gauge (ความยาวตัด) มุมตัด ความกว้างของการตัดและระยะใบมีดและตัวรองรับการตัดด้วยลมด้านหลังพิเศษสำหรับเครื่องตัด
5.2.ส่วนประกอบทางไฟฟ้าที่สำคัญใช้แบรนด์ที่มีชื่อเสียงเช่น Schneider, Siemens, ABB ซึ่งเป็นไปตามมาตรฐานสากล มีความปลอดภัยและเชื่อถือได้ มีอายุการใช้งานยาวนานและมีความสามารถในการป้องกันการแทรกแซงที่แข็งแกร่ง
5.3.ตู้ควบคุมอิเล็กทรอนิกส์เป็นไปตามมาตรฐานการป้องกัน IP54 และส่วนประกอบทางไฟฟ้าจัดอยู่ในมาตรฐานและมีการทำเครื่องหมายไว้อย่างชัดเจน
5.4.มีแผงควบคุมการทำงานแบบเคลื่อนที่และสวิตช์เหยียบแบบเคลื่อนย้ายได้เพื่อการใช้งานที่ง่าย
5.5.อุปกรณ์มีมาตรการความปลอดภัยทางไฟฟ้าที่เชื่อถือได้ เช่น การหยุดฉุกเฉินและการป้องกันการโอเวอร์โหลด เพื่อความปลอดภัยของอุปกรณ์และบุคลากร
