รายละเอียดสินค้า:
การชำระเงิน:
|

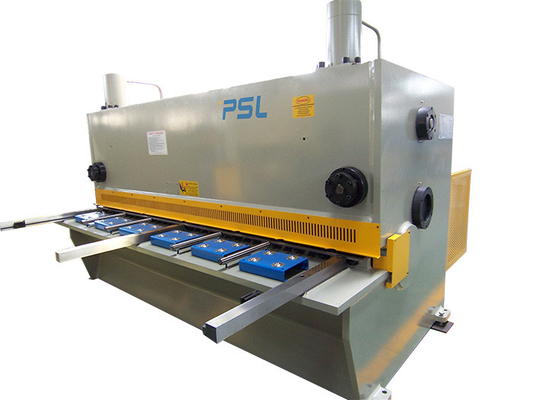

| ชื่อผลิตภัณฑ์: | QC11Y-16x4000 CNC เครื่องตัดไฮดรอลิกป้องกันการบิด | เงื่อนไข: | ใหม่ |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องตัดโลหะอุตสาหกรรม, เครื่องตัดแผ่นโลหะ | วัสดุตัด: | โลหะ เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน อลูมิเนียม MS/SS/GI ฯลฯ แผ่นเหล็ก |
| ช่องคอ: | 100 มม. 200 มม. 500 มม | โหมดควบคุม: | ตัวควบคุม NC/CNC Estun E21s, ELGO P40T, Delem DAC360T |
| มอเตอร์หลัก: | มอเตอร์ธรรมดา เซอร์โวมอเตอร์ ประหยัดพลังงาน | แบ็คเกจ: | บอลสกรู + ลิเนียร์ไกด์ เดินทาง 1000 มม. |
| มอเตอร์แบ็คเกจ: | มอเตอร์ปกติหรือไดรเวอร์เซอร์โว | สี: | ขาว+น้ำเงิน เทาดำ+ขาว กำหนดเอง |
| แรงดันไฟฟ้า: | ปรับแต่งได้ 220V / 380V / 400V 50HZ / 60HZ | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนออนไลน์ การสนับสนุนทางเทคนิควิดีโอ |
| การรับประกัน: | 1 ปี | ||
| เน้น: | เครื่องตัดแม่เหล็กไฟฟ้า,เครื่องตัดอุตสาหกรรม,เครื่องตัดดัด |
||
1.การนำวิธีการวิเคราะห์ไฟไนต์เอลิเมนต์ UG มาใช้ การออกแบบเสริม CAD การเชื่อมแบบอินทิกรัลของเฟรม และการกำจัดแรงสั่นสะเทือน การบำบัดความเครียดภายใน และวิธีการให้ความร้อนเพื่อทำให้เครื่องมือเครื่องจักรมีความแข็งแกร่งและทนต่อแรงสั่นสะเทือนสูงขึ้นโครงสร้างตัวจับยึดเครื่องมือแบบเกท การปรับระยะใบมีดอัตโนมัติแบบละเอียด ผลตอบแทนสะสมไนโตรเจน ระบบป้องกันการบิดของไฮดรอลิกตัดด้านหลัง
2. ระบบ Anti-Twist ป้องกันไม่ให้วัสดุแผ่นตัดบิดเป็นวงแคบและตัดเป็นเส้นโดยจับตรงระหว่างกระบวนการตัดกับการเคลื่อนไหวของใบมีดระบบ Anti-Twist ของ CNC guillotine shears รุ่นกระจายแรงอย่างเท่าเทียมกันมากขึ้นทำหน้าที่ลดความเป็นไปได้ที่จะเกิดความเสียหายต่อพื้นผิวของแผ่นโลหะบาง ๆ
3. เครื่องตัดนี้เป็นเครื่องมัลติฟังก์ชั่นแกน X ควบคุมหลัก (ความกว้างของการตัด) ถูกควบคุมและขับเคลื่อนโดยตัวควบคุม NC Estun E21sมุมตัด, ช่องว่าง/ระยะห่างของใบมีดยังสามารถดำเนินการผ่านตัวควบคุม E21s ตามวัสดุและความหนาของแผ่นต่างๆ
กำลังอัปเดตตัวควบคุม CNC เป็น ELGO P40T หรือ DELEM DAC360T หรือ CYBELEC T8 หากลูกค้าต้องการใช้งาน Shear ด้วยการดำเนินการอัตโนมัติเต็มรูปแบบเหล่านี้ตัวควบคุมให้โซลูชันการควบคุมแบบสัมผัสที่ใช้งานง่ายและใช้งานได้หลากหลายสำหรับกรรไกรตามความต้องการ สามารถควบคุมแกนแบ็คเกจหลายอัน มุมตัด ความยาวระยะชัก และช่องว่าง/ระยะห่างของใบมีดได้ตามต้องการ โดยอิงจากระบบอิเล็กทรอนิกส์ล้ำสมัยปรับปรุงประสิทธิภาพการตัดเฉือนและคุณภาพการตัดเฉือน
4.ขอแนะนำเทคโนโลยีขั้นสูงของยุโรปและการนำระบบควบคุมไฮดรอลิกแบบบูรณาการมาใช้ ทำให้มีความน่าเชื่อถือที่ดีเชื่อถือได้มากขึ้นและง่ายต่อการบำรุงรักษาซีเมนส์มอเตอร์,ระบบไฮดรอลิกใช้ตัวสะสมถุงหนังเป็นพลังงานเสริม ดูดซับแรงกระแทกจากแรงดันพร้อมกัน เครื่องมือกลทำงานได้อย่างราบรื่นและมีเสียงรบกวนต่ำใช้ปั๊ม Allead และวาล์วไฮดรอลิก Rexroth บนแรงเฉือน
5. เกจด้านหลังประกอบบอลสกรูที่มีความแม่นยำสูงและตัวนำทางเชิงเส้นการทำงานของ backgauge นั้นปรับด้วยมอเตอร์ AC หรือเซอร์โวมอเตอร์ (อุปกรณ์เสริม) และปรับและแสดงได้ง่ายโดยตัวควบคุม NC Estun E21s หรือ Germany ELGO P40T, Delem DAC360T หรือ Cybelec T8
6. ติดตั้งการจัดตำแหน่งแสงและจัดตำแหน่งได้ง่ายเมื่อตัดพิเศษสำหรับผู้ใช้บางคนที่ต้องการวัดขนาดต่างๆในสองด้านก่อนจากนั้นจึงตัดตามเส้นที่วัดได้
7.โครงสร้างที่จับเครื่องมือแบบเกทแบบมืออาชีพมีการประกอบรั้วที่ปลอดภัยเข้ากับเครื่องเพื่อหลีกเลี่ยงไม่ให้มือเข้าสู่การกดค้างและการตัดหัวล้าน และรับรองความปลอดภัยในการปฏิบัติงานของผู้ปฏิบัติงาน
8. เครื่องมาตรฐานของเราคือ arromblied มอเตอร์ปกติแต่ตอนนี้สามารถใช้เซอร์โวมอเตอร์กำลังสูงตัวใหม่กับเครื่องตัดแผ่นไฮดรอลิกของเราได้มอเตอร์หลักของเซอร์โวสามารถประหยัดพลังงานและรักษาสิ่งแวดล้อมและลดต้นทุนการผลิต
มอเตอร์ธรรมดา เซอร์โวมอเตอร์
ข้อมูลจำเพาะของแรงเฉือน QC11K-16x4000,
| พิมพ์ | QC11K-16x4000 |
| แม็กซ์ตัดความหนา |
16 มม. (เหล็กอ่อน) 8 มม. (สแตนเลส) |
| แม็กซ์ตัดความหนาพร้อมป้องกันการบิดงอ |
12 มม. (เหล็กอ่อน) 6 มม. (สแตนเลส) |
| แม็กซ์ความกว้างของการตัด | 4000mm |
| จังหวะ | 6-30/นาที |
| Backgauge จังหวะ | 20-1000mm |
| มุมเฉือน | 0.5-3.0 องศา |
| ความลึกของลำคอ | 100mm |
| ความสูงของโต๊ะทำงาน | 850mm |
| ความกว้างของโต๊ะทำงาน | 700mm |
| กำลังเซอร์โวมอเตอร์หลัก | 37kw |
| ปั้มน้ำมัน | 64L/นาที |
| ขนาด: | 4850x2340x2575 |
| น้ำหนักสุทธิ | 16000kg |
| โวลต์ |
380V,50HZ
|
| รุ่นเสริม | ผู้ผลิต | หมายเหตุ | |
|---|---|---|---|
| ระบบซีเอ็นซี | E21s P40T DAC360 |
ESTUN DELEM |
|
| ระบบไฮดรอลิก | โซลินอยด์วาล์วหลัก |
เร็กซ์รอธ ยูกึน TW |
|
| วัดหลัง |
มอเตอร์ธรรมดา เซอร์โวมอเตอร์ บอลสกรู + ลิเนียร์ไกด์ |
WN ประเทศจีน ESTUN ไต้หวัน |
|
| ปั้มน้ำมัน | ปั้มน้ำมันเกียร์ภายใน |
แดดจัด |
|
| พลังงานหลัก |
มอเตอร์ธรรมดา, เซอร์โวมอเตอร์ (อุปกรณ์เสริม) |
จีน เวอิจิ |
|
| โต๊ะทำงานด้านหน้า | พาเลทขนาดใหญ่และชั้นวางลูก | PSL | |
| มาตรการรักษาความปลอดภัย |
ป้องกันรั้วเหล็กด้านหน้า การป้องกันเซ็นเซอร์ด้านหลังที่ปลอดภัย (อุปกรณ์เสริม) |
PSL | |
| ระบบป้องกันการบิดกลับ | หลายถังน้ำมันยก |
PSL |
|
| กวาดล้างใบมีด |
คู่มือ การปรับด้วยมอเตอร์ (อุปกรณ์เสริม) |
PSL | |
| ชิ้นส่วนไฟฟ้า | ชไนเดอร์รีเลย์คอนแทค | ชไนเดอร์ | |
| สวิตช์เท้า | เกาหลี Kacon เหยียบแนวตั้ง | กะคอนเกาหลี | |
| คอลึก | 200 มม. -550 มม. (อุปกรณ์เสริม) | PSL |
| แบบอย่าง |
แม็กซ์ ทีเค. |
ความแข็งแรงของผลผลิต | แม็กซ์ความยาว | มุม | X.จังหวะ | พลัง | ยาว * กว้าง * สูง (มม.) | น้ำหนัก |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/ซม. | 2500mm | 0.5-2.5 ° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/ซม. | 3200mm | 0.5-2.5 ° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/ซม. | 4000mm | 0.5-2.5 ° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/ซม. | 5000mm | 0.5-2.5 ° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/ซม. | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/ซม. | 2500mm | 0.5-2.5 ° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/ซม. | 3200mm | 0.5-2.5 ° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/ซม. | 4000mm | 0.5-2.5 ° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/ซม. | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/ซม. | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/ซม. | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/ซม. | 2500mm | 0.5-2.5 ° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/ซม. | 3200mm | 0.5-2.5 ° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/ซม. | 4000mm | 0.5-2.5 ° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/ซม. | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/ซม. | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/ซม. | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/ซม. | 2500mm | 0.5-2.5 ° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/ซม. | 3200mm | 0.5-2.5 ° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/ซม. | 4000mm | 0.5-2.5 ° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/ซม. | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/ซม. | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/ซม. | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/ซม. | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/ซม. | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/ซม. | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/ซม. | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/ซม. | 5000mm | 0.5~3.5° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/ซม. | 6000mm | 1~3.5° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/ซม. | 8000mm | 1~3.5° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/ซม. | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/ซม. | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/ซม. | 4000mm | 1~3.5° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/ซม. | 6000mm | 1~3.5° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/ซม. | 2500mm | 1~3.5° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/ซม. | 3200mm | 1~3.5° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
