รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | เครื่องตัดกระดาษทิชชู่แบบไฮดรอลิก, กรรไกรกิโยติน | ประเภทสินค้า: | HGO-6x3100 เครื่องตัดแผ่นโลหะ CNC เครื่องตัดไฮดรอลิก |
|---|---|---|---|
| แอปพลิเคชัน: | การตัดโลหะอุตสาหกรรม, อุตสาหกรรมโลหะแผ่น, เครื่องตัดแผ่นโลหะ | ตัดความหนา: | 6mm |
| วัสดุตัด: | โลหะ เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน อลูมิเนียม MS/SS/GI ฯลฯ แผ่นเหล็ก | แม็กซ์ ตัดความหนา: | Carbon steel 6mm; เหล็กกล้าคาร์บอน 6mm; stainless steel 3mm สแตนเลส 3mm |
| ระบบควบคุม: | ตัวควบคุม Estun E21S NC, ตัวควบคุม CNC Delem DAC-360T | กำลังไฟพิกัด: | 7.5KW |
| สี: | สีเทาขาว ปรับแต่งได้ | แรงดันไฟฟ้า: | 380V กำหนดเอง |
| ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนออนไลน์ | การรับประกัน: | 1 ปี |
| แสงสูง: | เครื่องตัดแผ่นเหล็ก PSL,เครื่องตัดโลหะขนาดเล็ก PSL,เครื่องกิโยตินอุตสาหกรรม PSL |
||

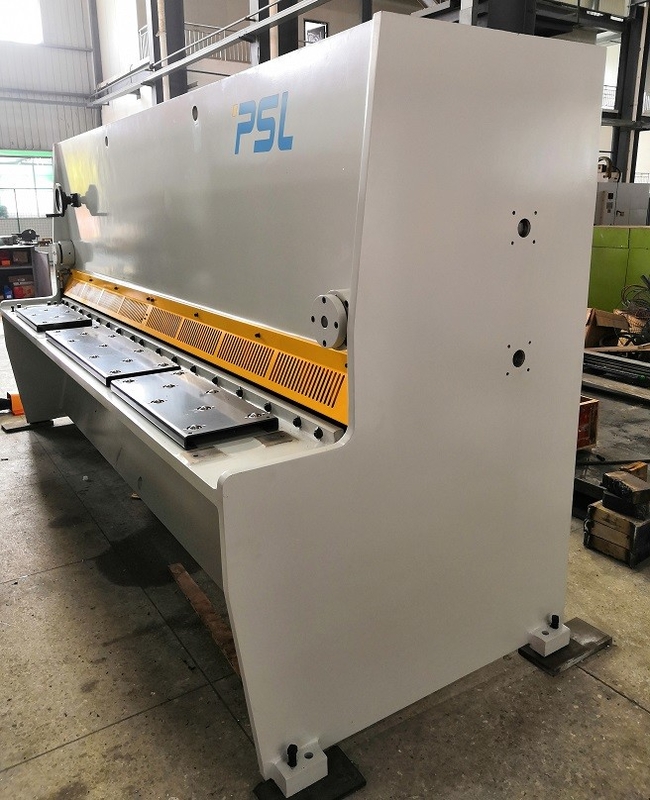

ความเร็วสูง NC แผ่นโลหะไฮดรอลิกเครื่องตัดกิโยตินเช่น LVD-YSD Shear
2. ส่วนหลักของเครื่อง
2.1.โดยใช้การออกแบบโดยใช้คอมพิวเตอร์ช่วยเฟรมหลัก ตัวยึดใบมีดด้านบน และชิ้นส่วนสำคัญอื่นๆ ได้รับการวิเคราะห์โดยซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์ ANSYS เพื่อให้แน่ใจว่ามีความสมเหตุสมผลของความแข็งแรงและโครงสร้างของเฟรมเครื่องจักร
2.2 โครงสร้างการเชื่อมทั้งหมดถูกนำมาใช้สำหรับโครงและที่ยึดใบมีดด้านบน และเทคโนโลยีของเยอรมันใช้สำหรับขจัดความเครียดภายในความถูกต้องถูกรักษาไว้อย่างดี
2.3 เสาสองข้างของเครื่องตัด โต๊ะทำงานด้านหน้า คานกด และตัวจับใบมีดด้านบนถูกกลึงและขึ้นรูปด้วยเครื่องคว้านและกัดในคราวเดียว ซึ่งช่วยให้แน่ใจในแนวตั้งและความขนานของพื้นผิวการประกอบแต่ละชิ้น
2.4 ใช้ shot blasting เพื่อขจัดสนิมและพ่นสีป้องกันสนิมบนโครงที่เชื่อม
3. พารามิเตอร์ทางเทคนิคของ Shear HGO-6x3100,
| เลขที่ | ชื่อ | ค่า | หน่วย | หมายเหตุ |
| 1 | แม็กซ์ตัดความหนา | 6 | มม | σb≤450N/mm2 |
| 2 | แม็กซ์ตัดความกว้าง | 3100 | มม | |
| 3 | แม็กซ์แรงตัด | 165 | กิโลนิวตัน | |
| 4 | คอ | 0 | มม | |
| 5 | มุมตัด | 0.5-2.5 | ระดับ | ปรับได้ |
| 6 | จังหวะ | 15-36 | ครั้ง/นาที | ความเร็วที่รวดเร็ว |
| 7 | ช่วงหลังเกจ | 10-750 | มม | |
| 8 | ปริมาณการระงับ | 17 | พีซี | |
| 9 | ปริมาณถังน้ำมัน | 170 | หลี่ |
| 10 | กำลังของมอเตอร์หลัก | 7.5 | กิโลวัตต์ | |
| 11 | ความยาว | 4050 | มม | |
| 12 | ความกว้าง | 1750 | มม | |
| 13 | ส่วนสูง | 1750 | มม | |
| 14 | น้ำหนักเครื่อง | 5500 | กิโลกรัม |
4. ระบบไฮดรอลิก
4.1.เทคโนโลยีขั้นสูงของยุโรปและการนำระบบควบคุมไฮดรอลิกแบบบูรณาการมาใช้ มีความน่าเชื่อถือที่ดี
4.2.มีการใช้ระบบซิงโครไนซ์กระบอกสูบซีรีส์และมีการโหลดเครื่องมือเครื่องอย่างสม่ำเสมอ
4.3.แรงกดจะเพิ่มขึ้นตามแรงเฉือนที่เพิ่มขึ้น
4.4.ระบบไฮดรอลิกมีการป้องกันน้ำล้นเกินปลอดภัยและเชื่อถือได้
4.5.ปั๊มน้ำมันใช้ปั๊มเกียร์ภายในของ NACHI Japan ซึ่งสามารถทนต่อแรงดันสูงและเสียงรบกวนต่ำ
4.6.ซีลผลิตโดยเยอรมนี MERKEL และ Japan NOKมีประสิทธิภาพการปิดผนึกที่ดีและอายุการใช้งานยาวนาน
4.7.จอแสดงผลระดับน้ำมันที่ชัดเจนและใช้งานง่าย
4.8.เครื่องนี้สามารถทำงานได้อย่างต่อเนื่องภายใต้ภาระที่กำหนดระบบไฮดรอลิกมีความเสถียรและแม่นยำ
5. ระบบไฟฟ้า
5.1.การใช้ตัวควบคุม Estun NC E21s เพื่อควบคุมการเดินทางด้วยเกจวัดกลับ
5.2.ตู้ควบคุมอิเล็กทรอนิกส์เป็นไปตามมาตรฐานการป้องกัน IP54 และส่วนประกอบทางไฟฟ้าจัดอยู่ในมาตรฐานและมีการทำเครื่องหมายไว้อย่างชัดเจน
5.3.มีแผงควบคุมการทำงานแบบตายตัวและสวิตช์เหยียบแบบเคลื่อนย้ายได้เพื่อการใช้งานที่ง่าย
5.5.อุปกรณ์มีมาตรการความปลอดภัยทางไฟฟ้าที่เชื่อถือได้ เช่น การหยุดฉุกเฉินและการป้องกันการโอเวอร์โหลด เพื่อความปลอดภัยของอุปกรณ์และบุคลากร
พารามิเตอร์ผลิตภัณฑ์:
| ชื่อรุ่น |
6x2500
|
6x3100
|
6x4000
|
| ความหนาเฉือนสูงสุด |
|
|
|
| เหล็กธรรมดา mm |
6
|
6
|
6
|
| สแตนเลส mm |
3
|
3
|
3
|
| ความยาวตัด mm |
2500
|
3100
|
4000
|
| แรงเฉือน kN |
170
|
145
|
170
|
| ระยะแบ็คเกจ mm |
750
|
750
|
750
|
| การปรับมุมตัด ° |
0.5-2.5
|
0.5-3
|
0.5-2.5
|
| จังหวะต่อนาที |
14-45
|
12-45
|
10-45
|
| คอ mm |
30
|
30
|
30
|
| จำนวนเท้ากด |
13
|
17
|
ยี่สิบสอง
|
| ปริมาณถังน้ำมันเชื้อเพลิง L |
110
|
110
|
200
|
| กำลังมอเตอร์ kW |
7.5
|
7.5
|
7.5
|
| น้ำหนัก (กิโลกรัม |
4700
|
5500
|
8000
|
| ขนาด ยาว mm |
3445
|
4045
|
4995
|
| ความกว้าง mm |
1727
|
1737
|
พ.ศ. 2405
|
| ความสูง mm |
1615
|
1750
|
1900
|
