เครื่องตัด CNC อัตโนมัติอุปกรณ์ให้อาหารด้านหน้าแบบเรียงซ้อนด้วยไฮดรอลิก

Auto CNC Shearing Machine Equipment Servo Front Feeding Hydraulic Stacking Line

ภาพใหญ่ : เครื่องตัด CNC อัตโนมัติอุปกรณ์ให้อาหารด้านหน้าแบบเรียงซ้อนด้วยไฮดรอลิก

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	PSL,OEM
หมายเลขรุ่น:	QC11K-4x2000/3000

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	Negotiable
รายละเอียดการบรรจุ:	เปล่าใส่ภาชนะ
เวลาการส่งมอบ:	60-90 วัน
เงื่อนไขการชำระเงิน:	L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต:	10 ชุดต่อเดือน

ติดต่อ

รายละเอียดสินค้า

แอปพลิเคชัน:	อุตสาหกรรมแผ่นโลหะ	ชื่อผลิตภัณฑ์:	CNC Front Feeding สายตัดไฮดรอลิก
พิมพ์:	เครื่องตัดกิโยตินแผ่นโลหะ QC11K-4x2000	วัสดุตัด:	โลหะ เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน อลูมิเนียม MS/SS/GI ฯลฯ แผ่นเหล็ก
โหมดควบคุม:	Delem DAC310T DAC360T, ตัวควบคุม CNC Cybelec T8	มอเตอร์หลัก:	มอเตอร์ธรรมดา , เซอร์โวมอเตอร์
เกจด้านหน้า:	บอลสกรู + ลิเนียร์ไกด์ เดินทาง 3000 มม.	มอเตอร์ป้อนด้านหน้า:	เซอร์โวมอเตอร์
สี:	น้ำเงิน + ขาว, เทาดำ + แดง, กำหนดเอง	แรงดันไฟฟ้า:	220V / 380V / 400V 50HZ / 60HZ กำหนดเอง
ให้บริการหลังการขาย:	วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนออนไลน์ การสนับสนุนทางเทคนิควิดีโอ	การรับประกัน:	1 ปีต่อรองได้
แสงสูง:	CNC Shearing Front Feeding Stacking Line , การให้อาหารแบบเรียงซ้อนด้านหน้าของเซอร์โว , เซอร์โวไฮดรอลิกเรียงซ้อนบรรทัด

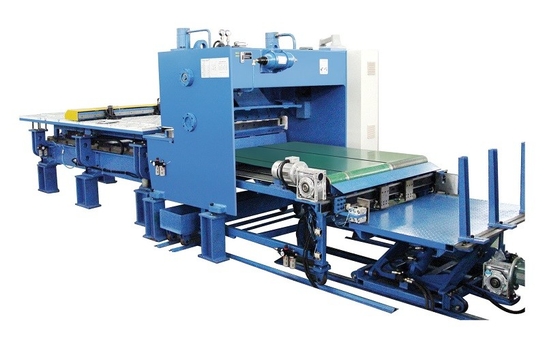

แผ่นโลหะ Automatic Servo Front feed ไฮดรอลิก Shearing and Stacking line

คุณสมบัติและลักษณะ,

1. ใช้คอมพิวเตอร์ออกแบบ Auto-CADเฟรมไลน์แบบเต็ม ที่จับใบมีด และโต๊ะป้อน/มาตรวัดด้านหน้าได้รับการวิเคราะห์โดยซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์ ANSYS เพื่อให้แน่ใจว่ามีเหตุผลและความแข็งแรงของเฟรมและโครงสร้างดิเฉือนผมสาย ng ใช้โครงสร้างเหล็กเชื่อมทั้งหมด การรักษาอายุสั่นเพื่อขจัดความเครียดภายใน มีความแข็งแกร่งและความมั่นคงดี

เครื่องตัด CNC อัตโนมัติอุปกรณ์ให้อาหารด้านหน้าแบบเรียงซ้อนด้วยไฮดรอลิก 0

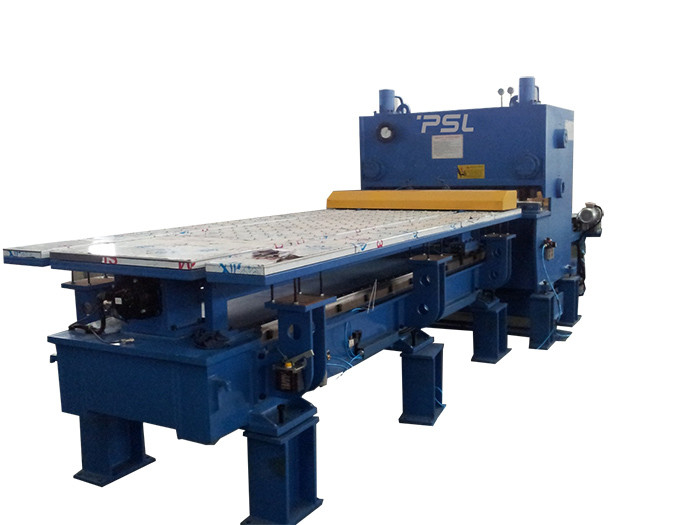

2. ใช้โต๊ะให้อาหารด้านหน้ายาว กระบวนการทั้งหมด และขจัดความเครียด ด้วยความแข็งแกร่งและความสมบูรณ์แข็งแรงบอลสกรู คู่มือการกลิ้งเคลื่อนที่ที่ยืดหยุ่นและเชื่อถือได้การกำจัดการโก่งตัวของจานยาวแคลมป์ลม ระบบแนวตั้งด้านหลัง ข้อมูลสามารถกำหนดแรงเฉือนต่อเนื่องอัตโนมัติให้อาหารอัตโนมัติ

เครื่องตัด CNC อัตโนมัติอุปกรณ์ให้อาหารด้านหน้าแบบเรียงซ้อนด้วยไฮดรอลิก 1

เครื่องตัด CNC อัตโนมัติอุปกรณ์ให้อาหารด้านหน้าแบบเรียงซ้อนด้วยไฮดรอลิก 2

3. เส้นตัดนี้ใช้ตัวควบคุม CNC Delem DAC310T หรือ DAC360T หรือ Cybelec T8 เพื่อควบคุมและขับเคลื่อนมาตรวัดด้านหน้า / แกนป้อน (ความยาวตัด)มุมตัด และช่องว่าง/ระยะห่างใบมีดตามความหนาและความยาวของแผ่นต่างๆ.

ตัวควบคุม CNC DELEM DAC310T หรือ DAC360T แรงเฉือนเพียงปลายนิ้วสัมผัสปรับปรุงประสิทธิภาพการตัดเฉือนและคุณภาพการตัดเฉือน

เครื่องตัด CNC อัตโนมัติอุปกรณ์ให้อาหารด้านหน้าแบบเรียงซ้อนด้วยไฮดรอลิก 3

คุณสมบัติของคอนโทรลเลอร์ DAC360T

ที่อยู่อาศัยตามแผง

หน้าจอ LCD สว่าง
ตัวควบคุมเกจด้านหลัง / ด้านหน้า
ฟังก์ชันหดกลับ
การควบคุมมุมตัดและช่องว่าง
จำกัดความยาวของจังหวะ
การเคลื่อนที่แบบแมนนวลของทุกแกน
บังคับควบคุม
การวัดความหนาของแผ่น
กลับไปที่ฟังก์ชันผู้ส่ง
แกนเซอร์โวที่สองและสาม (DAC-362T)
แผ่นรองรับ

4. เครื่องมาตรฐานของเราประกอบกับมอเตอร์ปกติแต่ตอนนี้สามารถใช้เซอร์โวมอเตอร์กำลังสูงตัวใหม่กับเครื่องตัดของเราได้เซอร์โวมอเตอร์ประหยัดพลังงานและรักษาสิ่งแวดล้อมมากขึ้นและลดต้นทุนการผลิต

เครื่องตัด CNC อัตโนมัติอุปกรณ์ให้อาหารด้านหน้าแบบเรียงซ้อนด้วยไฮดรอลิก 5

มอเตอร์ธรรมดา เซอร์โวมอเตอร์

5.ระบบควบคุมไฮดรอลิกแบบบูรณาการขั้นสูงมีความน่าเชื่อถือที่ดีเชื่อถือได้มากขึ้นและง่ายต่อการบำรุงรักษา ระบบไฮดรอลิกใช้ตัวสะสมถุงหนังเป็นพลังงานเสริม ดูดซับแรงกระแทกจากแรงดันไปพร้อม ๆ กัน เครื่องทำงานได้อย่างราบรื่นและมีเสียงรบกวนต่ำ

เครื่องตัด CNC อัตโนมัติอุปกรณ์ให้อาหารด้านหน้าแบบเรียงซ้อนด้วยไฮดรอลิก 7

6. ใบมีดสี่เหลี่ยมมีสี่คมตัดเพื่อยืดอายุการใช้งาน ปรับมุมตัดได้เพื่อลดการบิดเบี้ยวของแผ่น

ตัวจับใบมีดด้านบนมีโครงสร้างเอียงเข้าด้านในเพื่ออำนวยความสะดวกในการป้อนวัสดุและยังช่วยเพิ่มความแม่นยำของชิ้นงาน

เครื่องตัด CNC อัตโนมัติอุปกรณ์ให้อาหารด้านหน้าแบบเรียงซ้อนด้วยไฮดรอลิก 9

ข้อมูลจำเพาะของแรงเฉือน QC11K-4x20/3000,

พิมพ์	QC11K-4x2000/3000
แม็กซ์ตัดความหนา	4 มม. (เหล็กอ่อน) 2 มม. (สแตนเลส)
แม็กซ์ความกว้างของการตัด	2000mm
แม็กซ์จังหวะหน้าวัด	3000mm
จังหวะครั้ง	10-35/นาที
มุมเฉือน	0.5-2.5องศา
ความลึกของลำคอ	100mm
ความสูงของโต๊ะทำงาน	1000mm
ความกว้างของโต๊ะทำงาน	500mm
กำลังมอเตอร์หลัก	5.5kw

เซอร์โวมอเตอร์ของกำลังวัดด้านหน้า	1.5kw
ปั้มน้ำมัน	25L/นาที
ขนาดของแรงเฉือน:	2750x1700x1900
ขนาดของโต๊ะป้อนอาหารด้านหน้า	4500x2000x1000
น้ำหนักสุทธิของแรงเฉือน	4.2ตัน
โวลต์	380V,50HZ

การกำหนดค่ามาตรฐาน

รุ่นเสริม	ผู้ผลิต	หมายเหตุ
ระบบซีเอ็นซี	DAC310T DAC360T	DELEM
ระบบไฮดรอลิก	โซลินอยด์วาล์วหลัก	เร็กซ์รอธ แรก
เกจด้านหน้า	เซอร์โวมอเตอร์ บอลสกรู + ลิเนียร์ไกด์	ESTUN ไต้หวัน
ปั้มน้ำมัน	ปั้มน้ำมันเกียร์ภายใน	อัลลีด
พลังงานหลัก	มอเตอร์ธรรมดา, เซอร์โวมอเตอร์ (อุปกรณ์เสริม)	จีน เวอิจิ
โต๊ะทำงานด้านหน้า	พาเลทขนาดใหญ่และชั้นวางลูก	PSL
มาตรการรักษาความปลอดภัย	ป้องกันรั้วเหล็กด้านหน้า การป้องกันเซ็นเซอร์ด้านหลังที่ปลอดภัย (อุปกรณ์เสริม)	PSL
อุปกรณ์รองรับหลัง	ไม่	ไม่
กวาดล้างใบมีด	การปรับด้วยมอเตอร์โดย การทำงานของตัวควบคุม CNC	PSL
ชิ้นส่วนไฟฟ้า	ชไนเดอร์รีเลย์คอนแทค	ชไนเดอร์
สวิตช์เท้า	ไม่	ไม่
คอลึก	100mm

ข้อกำหนดหลักของชุด QC11K,

แบบอย่าง	แม็กซ์ ทีเค.	ความแข็งแรงของผลผลิต	แม็กซ์ความยาว	มุม	X.จังหวะ	พลัง	ยาว * กว้าง * สูง (มม.)	น้ำหนัก
QC11K-6*2500	6mm	≤450kN/ซม.	2500mm	0.5-2.5 °	750mm	7.5kW	314017402040	4800Kg
QC11K-6*3200	6mm	≤450kN/ซม.	3200mm	0.5-2.5 °	750mm	7.5KW	375017702150	5800Kg
QC11K-6*4000	6mm	≤450kN/ซม.	4000mm	0.5-2.5 °	750mm	11KW	483018402150	7500Kg
QC11K-6*5000	6mm	≤450kN/ซม.	5000mm	0.5-2.5 °	750mm	15KW	583018402150	13000Kg
QC11K-6*6000	6mm	≤450kN/ซม.	6000mm	0.5-3°	750mm	15KW	648021002300	18000Kg
QC11K-8*2500	8mm	≤450kN/ซม.	2500mm	0.5-2.5 °	750mm	11KW	304017001700	5500Kg
QC11K-8*3200	8mm	≤450kN/ซม.	3200mm	0.5-2.5 °	750mm	11KW	386017001700	6200Kg
QC11K-8*4000	8mm	≤450kN/ซม.	4000mm	0.5-2.5 °	750mm	11KW	464017001700	7900Kg
QC11K-8*5000	8mm	≤450kN/ซม.	5000mm	0.5~3°	750mm	18.5KW	540024002000	13500Kg
QC11K-8*6000	8mm	≤450kN/ซม.	6000mm	0.5~3°	750mm	22KW	648021002350	19000Kg
QC11K-8*8000	8mm	≤450kN/ซม.	8000mm	0.5~3°	750mm	22KW	858021302350	29500Kg
QC11K-10*2500	10mm	≤450kN/ซม.	2500mm	0.5-2.5 °	950mm	15KW	304018001700	6500Kg
QC11K-10*3200	10mm	≤450kN/ซม.	3200mm	0.5-2.5 °	950mm	11KW	385018301900	7500Kg
QC11K-10*4000	10mm	≤450kN/ซม.	4000mm	0.5-2.5 °	950mm	15KW	465021002000	11000Kg
QC11K-10*5000	10mm	≤450kN/ซม.	5000mm	0.5~3°	950mm	15KW	575021002000	16000Kg
QC11K-10*6000	10mm	≤450kN/ซม.	6000mm	0.5~3°	950mm	15KW	650021002300	24000Kg
QC11K-10*8000	10mm	≤450kN/ซม.	8000mm	0.5~3°	950mm	15KW	680021002300	32000Kg
QC11K-13*2500	13mm	≤450kN/ซม.	2500mm	0.5-2.5 °	1000mm	15KW	328518302390	7500Kg
QC11K-13*3200	13mm	≤450kN/ซม.	3200mm	0.5-2.5 °	1000mm	15KW	385518302390	9500Kg
QC11K-13*4000	13mm	≤450kN/ซม.	4000mm	0.5-2.5 °	1000mm	18.5KW	485018302390	12500Kg
QC11K-13*6000	13mm	≤450kN/ซม.	6000mm	0.5~3°	1000mm	30KW	685019302650	30000Kg
QC11K-13*8000	13mm	≤450kN/ซม.	8000mm	0.5~3°	1000mm	30KW	895021302850	46000Kg
QC11K-13*9000	13mm	≤450kN/ซม.	9000mm	0.5~3°	1000mm	45KW	998021302850	65000Kg
QC11K-13*10000	13mm	≤450kN/ซม.	10000mm	0.5~3°	1000mm	45KW	1105025003100	85000Kg
QC11K-16*2500	16mm	≤450kN/ซม.	2500mm	0.5~3°	1000mm	22KW	344019402830	9500Kg
QC11K-16*3200	16mm	≤450kN/ซม.	3200mm	0.5~3°	1000mm	22KW	401019402830	11000Kg
QC11K-16*4000	16mm	≤450kN/ซม.	4000mm	0.5~3°	1000mm	30KW	501019802830	15500Kg
QC11K-16*5000	16mm	≤450kN/ซม.	5000mm	0.5~3.5°	1000mm	30KW	590026002830	25000Kg
QC11K-16*6000	16mm	≤450kN/ซม.	6000mm	1~3.5°	1000mm	37KW	690026002830	36000Kg
QC11K-16*8000	16mm	≤450kN/ซม.	8000mm	1~3.5°	1000mm	45KW	890029003430	75000Kg
QC11K-20*2500	20mm	≤450kN/ซม.	2500mm	1~3°	1000mm	30KW	344019802830	14000Kg
QC11K-20*3200	20mm	≤450kN/ซม.	3200mm	1~3°	1000mm	30KW	401019002830	17000Kg
QC11K-20*4000	20mm	≤450kN/ซม.	4000mm	1~3.5°	1000mm	37KW	485026002900	22000Kg
QC11K-20*6000	20mm	≤450kN/ซม.	6000mm	1~3.5°	1000mm	55KW	670030003000	54000Kg
QC11K-30*2500	30mm	≤450kN/ซม.	2500mm	1~3.5°	1000mm	45KW	344019002830	25000Kg
QC11K-30*3200	30mm	≤450kN/ซม.	3200mm	1~3.5°	1000mm	45KW	420019003000	34000Kg

หมายเหตุ: หากพารามิเตอร์เหล่านี้ไม่อัปเดตหรือเปลี่ยนแปลงตามเวลา โปรดเข้าใจและติดต่อกับเราทางแชทออนไลน์หรืออีเมลขอบใจ.
