รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ชื่อเครื่อง: | เสาไฟฟ้าผลิต Tandem CNC Press Brake, เครื่องดัดแผ่นโลหะ |
|---|---|---|---|
| ประเภทเครื่อง: | 2-PPED-500/6000 เครื่องผลิต CNC ตีคู่ | แอปพลิเคชัน: | อุตสาหกรรมไฟฟ้า, โครงการก่อสร้าง, แผ่นสังกะสี |
| วัสดุ / โลหะ แปรรูป: | เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน | แรงดันที่กำหนด (kn): | 10000KN |
| Max. แม็กซ์ Bending length ความยาวดัด: | 12000mm | แรมจังหวะ: | 300 มม. ขึ้นไป |
| Max. แม็กซ์ opening between Ram and working table เปิดระหว่างรามกับโต๊ะทำงาน: | 600 มม. ขึ้นไป | ความลึกของลำคอ: | 500มม. ขึ้นไป |
| แรงดันไฟฟ้า: | 220V/380V/415V/440V 50HZ/60HZ กำหนดเอง | มอเตอร์หลัก: | มอเตอร์ไฟฟ้ากระแสสลับ 2*45kw |
| น้ำหนัก: | 2*48000กก. | แกนซีเอ็นซี: | 3+1, Y1,Y2,X,+V หรือกำหนดเอง |
| โหมดควบคุม: | Delem DA53T, Cybelec, ตัวควบคุม CNC ESA | แบ็คเกจ: | บอลสกรู + ลิเนียร์ไกด์ เซอร์โวแกน X |
| ระบบอัตโนมัติ: | อัตโนมัติ, ไฟฟ้า | สี: | สีขาวงาช้าง กำหนดเอง |
| บริการเสริม: | End Forming ออกแบบแม่พิมพ์ตามผลิตภัณฑ์ของคุณ | การรับประกัน: | 1 ปี |
| ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนออนไลน์ การสนับสนุนทางเทคนิควิดีโอ | ||
| แสงสูง: | 40 ฟุต CNC เบรกกดไฮดรอลิก PSL,ผู้ผลิตเบรกกดไฮดรอลิก CNC PSL,เบรกกดเท้า 40 PSL |
||

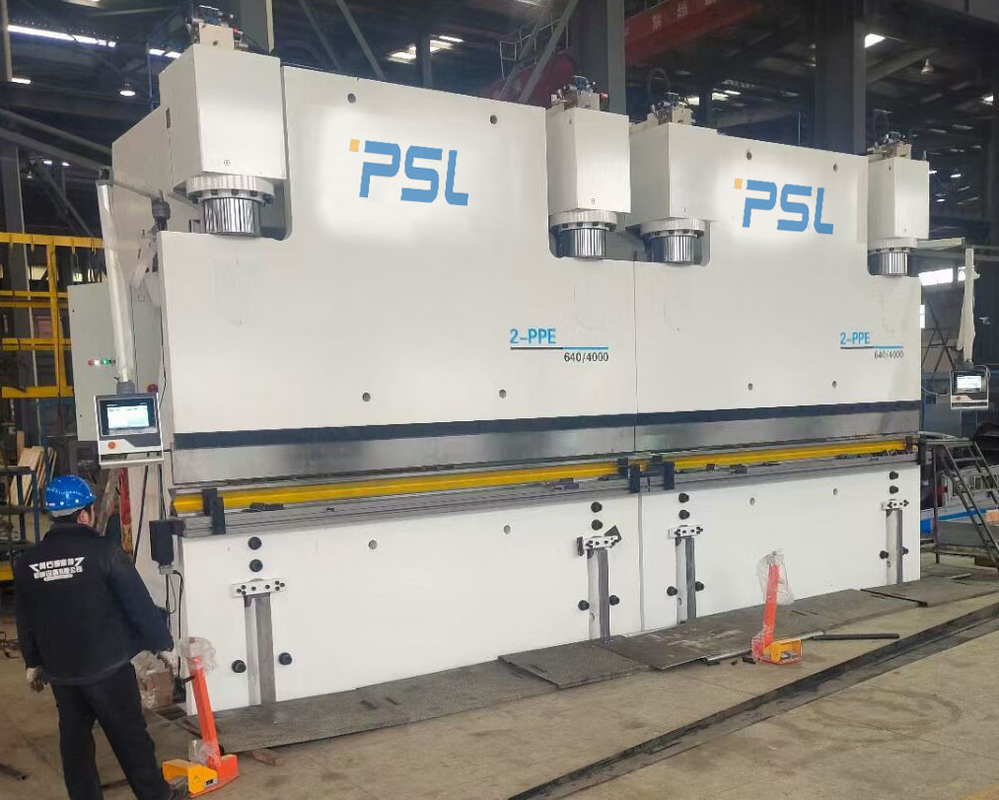

เสาไฟฟ้า เครื่องผลิตเสาไฟ เครื่องตีคู่ CNC Electro-hydraulic Press Brakes
การใช้งาน:
เบรคกด CNC แบบตีคู่นี้ใช้กันอย่างแพร่หลายในโครงสร้างเหล็กขนาดใหญ่, หอเหล็ก, เสาไฟฟ้า, รถบรรทุก, ตู้ไฟฟ้า, อุตสาหกรรมตกแต่งด้วยแม่พิมพ์ที่แตกต่างกัน ผู้ใช้บริการสามารถดัดแผ่นโลหะให้เป็นรูปทรงต่างๆ ของชิ้นงานได้
โดยเฉพาะอย่างยิ่งในอุตสาหกรรมการผลิตเสาไฟฟ้าและเสาไฟที่มีความลึกของคอขนาดใหญ่และแม็กซ์ที่ใหญ่กว่าความสูงของการเปิดเครื่องมือ
คุณสมบัติหลักของเครื่อง,
1. ระบบเซอร์โวไฟฟ้าไฮดรอลิก, วงปิดควบคุมความแม่นยำของตัวเลื่อน
2. เทคโนโลยีที่จดสิทธิบัตรเฉพาะ: การชดเชยการโก่งตัวทวิภาคีของเบรกกดขนาดใหญ่
3. การเปิดเม็ดมีดที่ปรับความสูงได้เพื่อให้เข้ากับชิ้นงานที่หลากหลาย
4. สถาบันเสริมที่หลากหลายสามารถตอบสนองความต้องการของผู้ใช้และทำให้กระบวนการสะดวกและมีประสิทธิภาพมากขึ้น
5. โครงเครื่องประกอบด้วยถัง โต๊ะทำงาน เรือนซ้ายและขวา และ
แกะ.จึงมีความแข็งแรงทนทานสูงนอกจากนี้ยังต้องใช้แรงสั่นสะเทือนเพื่อขจัดความเครียด.
6. หลักการทำงานของการซิงโครไนซ์ของทั้งสองเครื่อง: การนำไฟฟ้า - ไฮดรอลิก วาล์วตามสัดส่วนเพื่อให้แน่ใจว่าการซิงโครไนซ์ของทั้งสองเครื่อง
7. ด้วยตัวควบคุม CNC ผู้ปฏิบัติงานสามารถสื่อสารกับเครื่องได้
8. ติดตั้งระบบนำทางที่ดี ระบบวัดตำแหน่ง และระบบบาลานซ์ไฮดรอลิก เพื่อตอบสนองความต้องการของงานแบบเต็มความยาวและงานนอกรีต
9. ใช้หน่วยชดเชยโต๊ะทำงานเพื่อชดเชยการโก่งตัวของเครื่องจักรเมื่อทำงานเพื่อให้แน่ใจว่าชิ้นงานมีความแม่นยำ
10. พื้นผิวของกระบอกสูบมีการสึกหรอและให้ความร้อนได้ดีจึงมีการหล่อลื่นที่ดีและมีอายุการใช้งานยาวนาน
ความแม่นยำของเครื่องมือกล
1 ความแม่นยำทางเรขาคณิต
ความแม่นยำในการวางตำแหน่งของ Y1 และ Y2 (แกนเลื่อนขึ้นและลง): ± 0.05mm
ความแม่นยำในการวางตำแหน่งซ้ำของแกน Y1 และ Y2: ± 0.05mm
ความแม่นยำในการวางตำแหน่งของแกน x: ± 0.10mm
(ซึ่งเป็นแกนเคลื่อนที่ด้านหน้าและด้านหลังของตัวยึดด้านหลัง)
ความแม่นยำในการวางตำแหน่งซ้ำของแกน X: ± 0.05mm
2 ความแม่นยำในการทำงาน
มุมดัดของชิ้นทดสอบ: ± 30 '/ M
ความตรงในการดัดของชิ้นทดสอบ: 0.30mm/m
การกำหนดค่าเครื่อง,
| ไม่ | ชื่อ | รุ่น/การผลิต |
| 1 | ระบบซีเอ็นซี |
Holland Delem DA53T, DA58T, DA66T อีเอสเอ S630,S640 ไซเบเลค CT8,CT12 |
| 2 | ไฟฟ้า | ชไนเดอร์ ฝรั่งเศส |
| 3 | แบ็คเกจ | บอลสกรู + ลิเนียร์ไกด์;4 ชุดของนิ้วเคลื่อนที่บนเส้นนำร่อง |
| 4 | มอเตอร์หลัก | WN AC มอเตอร์ 2*45kw |
| 5 | เซอร์โวมอเตอร์ | เอสตุน |
| 6 | ไดร์เวอร์เซอร์โว | เอสตุน |
| 7 | สวิตช์เหยียบ | KACON ประเทศเกาหลีใต้ |
| 8 | แหวนปิดผนึก |
แมร์เคิล เยอรมนี NOK, ญี่ปุ่น |
| 9 | ระบบไฮดรอลิก | Rexroth ประเทศเยอรมนี |
| 10 | ปั้มน้ำมัน | ปั้มเกียร์ภายในญี่ปุ่น Nachi ปั้มน้ำมัน |
| 11 | ข้อต่อท่อน้ำมัน | เยอรมนี EMB |
| 12 | เครื่องมือยอดนิยมและ V-Die | เครื่องมือบนมาตรฐานหนึ่งชุดและประกอบด้วย V Die |
| 13 | แบ็คเกจ | ไต้หวัน Hiwin บอลสกรูและรางเชิงเส้น |
| 14 | ถังน้ำมัน | PSL |
| 15 | การชดเชยการโก่งตัว | ตารางการชดเชย/การชดเชยทางกลหรือไฮดรอลิก |
| 16 | ไม้บรรทัดตะแกรง | อิตาลี GIVI |
| 17 | แกนมาตรฐาน | 3 +1(Y1, Y2, X, +V ) |
Tandem PPED Series พารามิเตอร์หลัก,
|
ชื่อรุ่น
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| แรงที่กำหนด kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| ความกว้างของแผ่นพับ mm |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| บังคับระยะห่างคอลัมน์ mm |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| ตัวเลื่อนจังหวะ mm |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| ความสูงเปิดสูงสุดของโต๊ะทำงานและตัวเลื่อน mm |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| ความลึกของลำคอ mm |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| ความกว้างของตาราง mm |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| ความเร็วในการขับขี่ mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| ความเร็วในการทำงาน mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| ความเร็วกลับ mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| กำลังมอเตอร์หลัก kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| ปริมาณถังน้ำมันเชื้อเพลิง L |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| น้ำหนักสุทธิของเครื่องมือกล กก. |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
