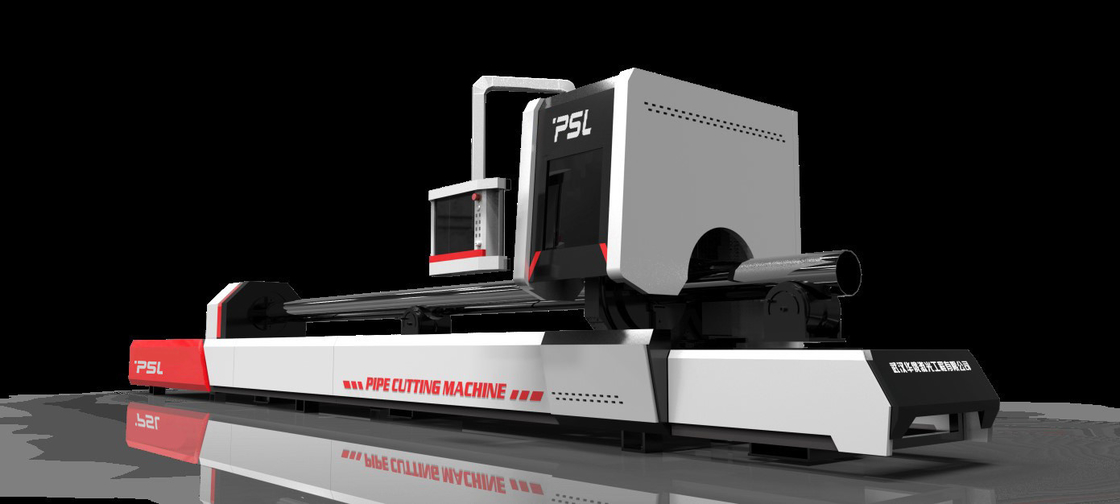

เครื่องตัดท่อเหล็ก CNC เครื่องเลเซอร์โลหะท่อกลมสี่เหลี่ยมสี่เหลี่ยม

เครื่องตัดเลเซอร์ไฟเบอร์ซีเอ็นซีหลอดสี่เหลี่ยมกลมโลหะสำหรับผลิตท่อ

ส่วนหนึ่งของฟังก์ชันและคุณลักษณะ

• ตัวเครื่องมีความแข็งแรงสูง อายุการใช้งานยาวนาน

• แคลมป์โรตารี่นิวแมติกรวม หนึ่งคีย์อยู่ตรงกลาง ความเร็วแคลมป์สูง

• ระบบรองรับเส้นผ่านศูนย์กลางที่เปลี่ยนแปลงได้ สามารถรับรู้การโหลดและการรองรับ สามารถเพิ่มความแม่นยำในการตัด

• การชดเชยออฟเซ็ตตามเวลาจริง แคลมป์ท่อสะดวก ความแม่นยำสูงในการตัดท่อ

• ซอฟต์แวร์ควบคุมการตัดมุม การตัดมุมคุณภาพสูง

• ซอฟต์แวร์เสริมรัง 3D เสริม สามารถตัดเหล็กฉาก เหล็กช่อง และท่ออื่น ๆ

• ฟังก์ชั่นการทดสอบลูกปัดเชื่อมเสริม, ลำแสงเชื่อมทุกมุมหลีกเลี่ยงการตัด

เครื่องตัดเลเซอร์หลอดองค์ประกอบ,

1, แหล่งเลเซอร์: แหล่งเลเซอร์ไฟเบอร์ไอพีจี/เรย์คัส/MAX2000W

  1. กำลังขับเลเซอร์: 2000W

2. เลเซอร์ความยาวคลื่น 1070nm

3. พลังงานที่ควบคุมได้ 10% ~ 100%

4. กำลังไฟฟ้าเข้า 8kW

5. อุณหภูมิในการทำงาน 16 ~ 35

2, Raytools/WSX/Precitecหัวตัดไฟเบอร์ออปติกเลเซอร์

หัวตัดเลเซอร์โฟกัสอัตโนมัติ

พร้อมกับขั้วต่อเอาต์พุตไฟเบอร์ QBH เลนส์ออปติคัลพิเศษ วิธีการปรับโฟกัสที่แม่นยำแบบปิดผนึก และทรานสดิวเซอร์ความจุที่รวดเร็วพร้อมช่องว่างการตัดขั้นต่ำ 0.2 มม. ซึ่งอาจเพิ่มความเร็วในการตัดและลดการใช้ก๊าซ

3, ระบบเครื่องมือกล

เครื่องใช้โครงสร้างโครงสำหรับตั้งสิ่งของที่มีความแข็งแกร่งสูง อุปกรณ์การประมวลผลเครื่องกลึงที่มีความแม่นยำสูงโครงสร้างที่กะทัดรัด พื้นที่ขนาดเล็ก ใช้งานสะดวกและบำรุงรักษา ซึ่งสามารถตอบสนองความต้องการทำงานต่อได้ตลอด 24 ชั่วโมง

4 เตียงเครื่อง

โครงสร้างเฟรมทำจากการเชื่อมเหล็กคุณภาพสูง การเชื่อม หลังจากการอบอ่อนที่อุณหภูมิสูงแบบมืออาชีพ อายุที่สอง เครื่องจักรกลขนาดใหญ่ที่มีความแม่นยำสูงของ Gantry milling การออกแบบและการประมวลผลหมายถึงการให้แน่ใจว่าเครื่องมีความทนทานต่อแรงกระแทกดีเยี่ยม มีความแข็งแกร่งและเสถียรภาพสูง

5, ระบบส่งกำลังความเร็วสูง

เครื่องตัดเลเซอร์ใช้โครงสร้างการขับคู่โครงสำหรับตั้งสิ่งของและเตียงเครื่องมือเครื่องจักรที่มีแรงสั่นสะเทือนสูง ระบบเซอร์โว AC ที่นำเข้าและระบบขับ เกียร์และแร็คที่นำเข้า รางนำเชิงเส้นสำหรับการนำทาง เพื่อให้แน่ใจว่ามีความเร็วสูง ความแม่นยำสูง และความน่าเชื่อถือสูงของเครื่อง

6, ระบบควบคุมซีเอ็นซี

ระบบควบคุมซีเอ็นซี CYPCUT ประกอบด้วยกระบวนการตัดด้วยเลเซอร์ ฟังก์ชันการจัดวางสต็อคปกติ และการควบคุมการประมวลผลด้วยเลเซอร์ส่วนใหญ่มีกระบวนการวาด, การตั้งค่าพารามิเตอร์, การแก้ไขกระบวนการตัดที่ผู้ใช้กำหนด, เค้าโครงสต็อก, การวางแผนเส้นทางและการควบคุมการตัดสามารถปรับกำลังตัดได้ด้วยความเร็วตัดสามารถตั้งค่าความเร็วในการดึงเข้าและดึงออกได้นอกจากนี้ยังมีไลบรารีกระบวนการวัสดุ ซึ่งสามารถบันทึกพารามิเตอร์กระบวนการทั้งหมดสำหรับวัสดุเดียวกันได้

ซอฟต์แวร์ทรงพลัง ใช้งานง่าย เข้ากันได้กับรูปแบบ DXF, PLT, AI, NC-MASTER และอื่นๆ

7, ระบบหนีบลมอัตโนมัติ

■ กล่องควบคุมแบบใช้มือถือไร้สาย คีมหนีบหนึ่งคีย์หลวมและแคลมป์

■ ลูกกลิ้งสองฝั่ง แรงแคลมป์กระจายดีกว่า มีความแม่นยำสูงกว่าเมื่อตัดท่อขนาดเล็ก

■ แคลมป์นิวเมติก แรงยึดที่ดีเยี่ยมและมั่นคง ท่อไม่หลวมและลื่น

■ แคลมป์นิวเมติกทั้งหมด 220 มม. แคลมป์นิวเมติกทั้งหมด ไม่จำเป็นต้องเปลี่ยนกรงเล็บ ใช้งานง่าย

■ แคลมป์ตั้งศูนย์อัตโนมัติแบบคู่ แคลมป์ความเร็วที่รวดเร็วสำหรับท่อสี่เหลี่ยมและท่อวงรีท่อรูปร่างผิดปกติต้องการก้ามหนีบพิเศษ

8, ระบบบ่งชี้ไฟแดง

แสงสีแดงโคแอกเซียลใช้เป็นตัวบ่งชี้เพื่อให้ง่ายต่อการปรับระบบออปติคัลและกำหนดตำแหน่งการทำงานให้แม่นยำยิ่งขึ้น

9, ระบบตัดท่อแบบมืออาชีพ

■ ซอฟต์แวร์ตัดท่อแบบมืออาชีพรองรับการตัดท่อกลม, ท่อสี่เหลี่ยม, ท่อวงรี, เหล็กฉากและเหล็กรางน้ำ และท่ออื่นๆ

■ โดยซอฟต์แวร์ Nest สามารถรับรู้การออกแบบเลย์เอาต์ การตัดทั่วไป และกระบวนการพิเศษอื่นๆเมื่อตัดสามารถรับรู้การตั้งศูนย์ตามเวลาจริงและการชดเชยการชดเชยตามเวลาจริง, การแก้ไขพื้นผิวท่อ, กระบวนการมุมท่อ, "กบกระโดด" ความเร็วที่รวดเร็ว

10, ระบบระบายความร้อนด้วยน้ำ

ติดตั้งระบบระบายความร้อนด้วยน้ำและสามารถระบุอุณหภูมิได้ระบบระบายความร้อนด้วยน้ำจะเริ่มทำงานโดยอัตโนมัติเมื่ออุณหภูมิสูงกว่าค่าที่ตั้งไว้และหยุดทำงานโดยอัตโนมัติเมื่ออุณหภูมิต่ำกว่าค่าที่ตั้งไว้ล่วงหน้า

11, ที่หนีบโรตารี่

แคลมป์โรตารี่สามารถจับท่อกลมสูงสุด Ф20mm-Ф220mm, ท่อสี่เหลี่ยม 20mmx20mm- 150mmx150mm, มีความหนา 12mm, ยาว 6000mm.อุปกรณ์รองรับวัสดุสามารถคงความเสถียรไว้ได้นานในการทำงาน

12,  หน่วยดูดฝุ่น

เครื่องมือกลยังติดตั้งพัดลมดูดอากาศเพื่อกำจัดฝุ่นและก๊าซไอเสีย ซึ่งสามารถลดอันตรายต่อความปลอดภัยของบุคลากรและอุปกรณ์

พารามิเตอร์เทคโนโลยีหลัก
