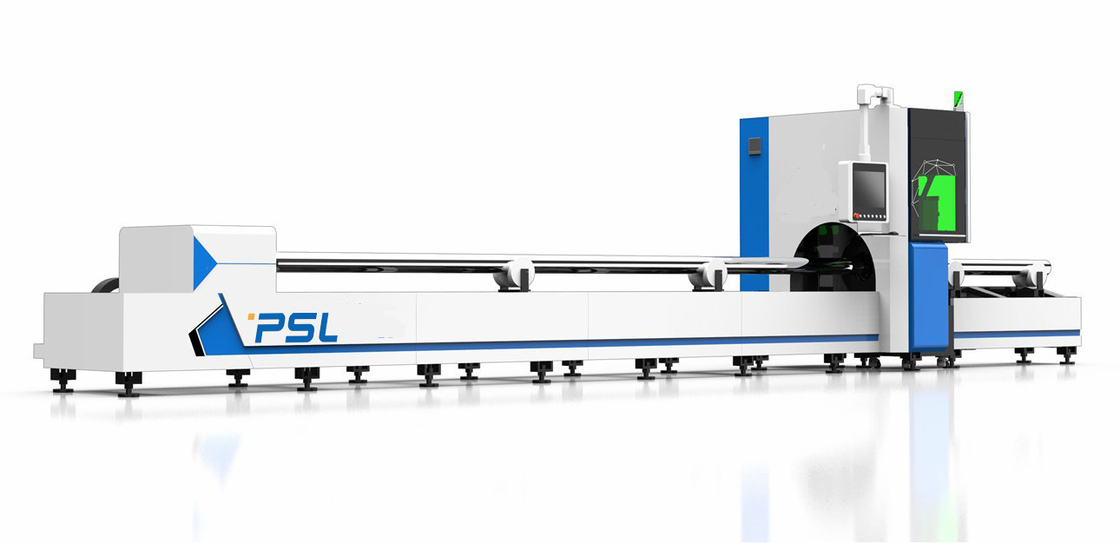

เครื่องเลเซอร์ซีเอ็นซีหลอด 500w 1000W 2000W 3000W Cnc เครื่องตัดไฟเบอร์เลเซอร์

เครื่องตัดท่อโลหะ / ท่อเลเซอร์ 1000W 2000W 3000W เครื่องตัด CNC เครื่องตัดท่อไฟเบอร์เลเซอร์







แนะนำสั้น ๆ ของเครื่องตัดท่อไฟเบอร์เลเซอร์,



1. หลักการตัดด้วยเลเซอร์



การตัดด้วยเลเซอร์คือการฉายแสงเลเซอร์ความเข้มสูงไปยังพื้นผิวของวัสดุ ผ่านปฏิสัมพันธ์ระหว่างเลเซอร์กับวัสดุ วัตถุที่ตัดจะหลอมละลายหรือกลายเป็นไอ และวัตถุที่ถูกตัดจะถูกตัดโดยการไหลของอากาศความเร็วสูง





2. คุณสมบัติและข้อดีของการตัดด้วยเลเซอร์



2.1 เครื่องตัดท่อสามารถตัดท่อได้ทุกชนิด ซึ่งช่วยประหยัดต้นทุนและพื้นที่ได้มากช่วงการประมวลผลกว้างและสามารถประมวลผลท่อที่มีเส้นผ่านศูนย์กลางและความยาวต่างกันได้เพลาหมุนไฟฟ้าถูกนำมาใช้ความเร็วสามารถปรับได้และการทำงานสะดวกและมีลักษณะของเสียงรบกวนต่ำความเร็วสูงและความแม่นยำสูงเป็นทางเลือกที่ดีที่สุดสำหรับท่อและท่อแบบมืออาชีพในการตัดเส้นตัดกัน



1. สามารถตัดรูเส้นตัดรูปทรงกระบอกหลายรูที่มีทิศทางและเส้นผ่านศูนย์กลางต่างกันบนท่อหลักเพื่อให้เป็นไปตามเงื่อนไขของการตัดแนวตั้งของแกนกิ่งและแกนหลักนอกรีตและไม่นอกรีต (ท่อสาขาหลักเป็นท่อกลม)



2. ปลายเส้นตัดของกระบอกสูบสามารถตัดได้ที่ส่วนท้ายของท่อสาขา ซึ่งเป็นไปตามเงื่อนไขของทางแยกแนวตั้งและทางแยกเฉียงของแกนกิ่งและแกนหลักนอกรีตและไม่นอกรีต



3. สามารถตัดรูปทรงต่างๆ บนผนังท่อได้สามารถตัดหน้าเอียงที่ปลายท่อกลมได้



4. สามารถตัดปลายท่อสาขาที่ตัดกับท่อหลักวงแหวนได้ (ท่อสาขาหลักเป็นท่อกลม)สามารถตัดรูปทรงต่างๆ บนพื้นผิวท่อสี่เหลี่ยม



5. พื้นผิวการตัดเรียบและปราศจากเสี้ยน



6. หัวตัดเลเซอร์จะไม่สัมผัสกับพื้นผิวของวัสดุและจะไม่ทำให้ชิ้นงานเกิดรอยขีดข่วน



7. ร่องแคบที่สุด พื้นที่ที่ได้รับผลกระทบจากความร้อนมีขนาดเล็กที่สุด การเปลี่ยนรูปเฉพาะที่ของชิ้นงานมีขนาดเล็กมาก และไม่มีการเสียรูปทางกล



8. มันสามารถประมวลผลรูปร่าง ท่อ และวัสดุที่มีรูปร่างพิเศษอื่น ๆ





2.2 เลเซอร์ต้องการพลังงานไฟฟ้าเมื่อทำงานเท่านั้น และไม่จำเป็นต้องสร้างก๊าซเพิ่มเติมของเลเซอร์ และมีค่าใช้จ่ายในการดำเนินการและบำรุงรักษาต่ำที่สุด



2.3 ไฟเบอร์เลเซอร์ใช้การออกแบบเซมิคอนดักเตอร์แบบแยกส่วนและแบบซ้ำซ้อน และไม่มีเลนส์ออปติคัลในตัวสะท้อน และไม่ต้องการเวลาเริ่มต้นมีข้อดีคือไม่ต้องปรับแต่ง บำรุงรักษา และมีเสถียรภาพสูง ซึ่งช่วยลดต้นทุนของอุปกรณ์เสริมและเวลาในการบำรุงรักษานี้เปรียบไม่ได้กับเลเซอร์แบบดั้งเดิม



2.4 การส่งผ่านแสงของเครื่องทั้งหมดเป็นการกำหนดเส้นทางด้วยแสงโดยไม่มีระบบนำทางแสงที่ซับซ้อนเช่นตัวสะท้อนแสงเส้นทางแสงที่เรียบง่ายโครงสร้างที่มั่นคงและการบำรุงรักษาฟรีเส้นทางแสงภายนอก



2.5 หัวตัดประกอบด้วยเลนส์ป้องกัน คอลลิเมเตอร์ แว่นตาโฟกัส และวัสดุสิ้นเปลืองอันมีค่าอื่นๆ ซึ่งกินไฟเพียงเล็กน้อย



2.6 การส่งออกใยแก้วนำแสงทำให้การออกแบบระบบกลไกเป็นเรื่องง่ายและง่ายต่อการรวมเข้ากับหุ่นยนต์หรือโต๊ะทำงานหลายมิติ





3. ระบบควบคุมซีเอ็นซี



ซอฟต์แวร์ตัด CNC ซึ่งผลิตโดย Shanghai Baichu มีอินเทอร์เฟซแบบกราฟิกและการทำงานที่สะดวกซอฟต์แวร์ควบคุมการตัดแบบมืออาชีพสามารถออกแบบกราฟิกและตัวละครต่างๆ ได้ตามต้องการ และสามารถประมวลผลได้แบบเรียลไทม์รองรับ CAD, CorelDRAW และซอฟต์แวร์วาดภาพระดับมืออาชีพอื่นๆมีฟังก์ชันที่ทรงพลังของการเขียนโปรแกรม เลย์เอาต์ การประมวลผลข้อความ และการตั้งค่ากระบวนการ ซึ่งช่วยปรับปรุงการจัดการและการใช้ไพพ์ในระดับสูงสุดซอฟต์แวร์ตัดมีฟังก์ชันและลักษณะดังต่อไปนี้:



3.1 การนำเข้า การเชื่อมต่อขนาดเล็ก ลำดับการตัด เส้นทางการตัดที่ปรับให้เหมาะสมและความเร็วที่เหมาะสม เป็นต้น



3.2 ปรับปรุงอัตราส่วนการใช้ประโยชน์ของท่อ: สามารถรับรู้ถึงการจัดระยะห่างของชิ้นส่วน เค้าโครงที่ฝังในชิ้นส่วน การจัดเรียงชิ้นส่วนที่พลิกคว่ำอย่างสมมาตร การจัดเรียงชิ้นส่วนแบบหมุน และหลีกเลี่ยงการทับซ้อนกันและการชนกันของรูปร่าง



3.3 การประมวลผลมุมที่คมชัด: การประมวลผลมุมภายใน / ภายนอกซึ่งสามารถรับรู้และตั้งค่าได้โดยอัตโนมัติ



3.4 ฟังก์ชั่นการประมวลผลอักขระที่ทรงพลัง: สามารถประมวลผลคำที่เป็นของแข็งเป็นคำกลวง



3.5 ประสิทธิภาพการตัดของส่วนคมตัดทั่วไปได้รับการปรับให้เหมาะสมเพื่อปรับปรุงอัตราการใช้ประโยชน์ของท่อ





องค์ประกอบหลัก,



ชื่อ	คำอธิบายสั้น ๆ	แบรนด์ของประเทศ
แหล่งกำเนิดไฟเบอร์เลเซอร์	1000W	MAX/เรย์คัส/IPG
หัวตัดออโต้โฟกัส	Raytools หัวตัดพิเศษสำหรับใยแก้วนำแสง	Raytools
ระบบระบายความร้อนโดยเฉพาะ	ระบบหมุนเวียนคู่, ท่อไทเทเนียมแลกเปลี่ยนความร้อน, สัญญาณเตือนอุณหภูมิเกิน, ป้องกันการไหล, ไฟเบอร์เลเซอร์ป้องกันระดับน้ำถังเก็บน้ำหล่อเย็นพิเศษ	อู่ฮั่น ฮั่นหลี่
ระบบส่งกำลังเครื่องกล	ไต้หวัน Hiwin รถไฟความเร็วสูงความเที่ยงตรงสูง ไต้หวัน T-Win แร็คแอนด์พิเนียน (เกลียว)	ไต้หวัน Hiwin ไต้หวัน ที-วิน



ระบบลดความเร็ว	Shimpoo Flange reducer ในญี่ปุ่น	ญี่ปุ่น
วาล์วสัดส่วน	NNT	ญี่ปุ่น
งานติดตั้งระบบไฟฟ้า	ชไนเดอร์	ฝรั่งเศส
ระบบเซ็นเซอร์ติดตาม	การเหนี่ยวนำอัตโนมัติที่มีความแม่นยำสูง ความแม่นยำ 0.1 mm	Cypcut เซี่ยงไฮ้
อุปกรณ์ปล่อยตะกรัน	มาตรฐาน	ผู้ผลิต
ระบบคอมพิวเตอร์	คอมพิวเตอร์ควบคุมอุตสาหกรรมพิเศษสำหรับเลเซอร์	หยานเซียงไต้หวัน
ยูนิตเซอร์โว X-AXIS	เซอร์โว 1800W	ฟูจิ ประเทศญี่ปุ่น
W-AXIS SERVO unit	เซอร์โว 1800W	ฟูจิ ประเทศญี่ปุ่น
เซอร์โวยูนิต Z-AXIS	เซอร์โว 400W	ฟูจิ ประเทศญี่ปุ่น
ซอฟต์แวร์ตัด	ซอฟต์แวร์ตัด CNC ระดับมืออาชีพ	Cypcut เซี่ยงไฮ้
บัตร I/O	32 คะแนน	Cypcut
ตัวควบคุมแรงดันไฟฟ้า		จีน
เครื่องตัด	โครงสำหรับตั้งสิ่งของที่แม่นยำ	ผู้ผลิต
ความแม่นยำของเพลา X/W	±0.02มม./ม.
แม็กซ์ความเร็วในการวิ่งฟรี	80m/นาที
แรงดันไฟฟ้า	380V/50HZ 3Ph
นาที.เส้นผ่านศูนย์กลางของ Chuck	D20mm
แม็กซ์เส้นผ่านศูนย์กลางของ Chuck	D230mm (230*230)
แม็กซ์การเดินทาง	6000mm
หางหุ้น	200mm
โช๊คหน้า	ศูนย์กลางนิวเมติก/เซอร์โว
กลับ Chuck	การจับยึดแบบนิวเมติก/เซอร์โว
