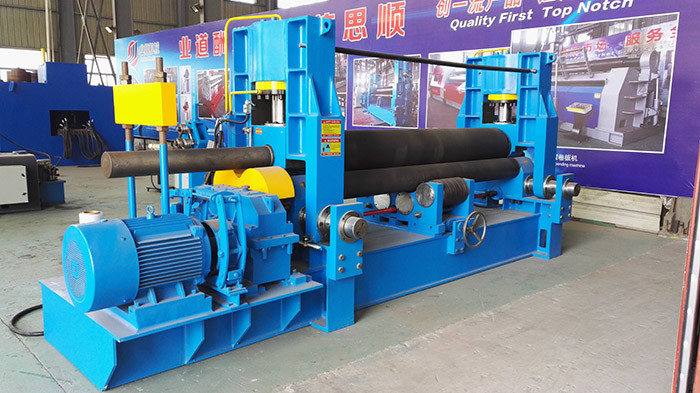

เครื่องรีดแผ่นโลหะ CNC ไฮดรอลิก 3 ลูกกลิ้ง Upper Roller Universal

Upper-Roller Universal CNC ไฮดรอลิก 3-Rollers แผ่นโลหะดัดเครื่องโรลลิ่งส

คำอธิบายของเครื่องรีดแผ่นนี้

เครื่องนี้เป็นเครื่องโรลลิ่งชีทแบบไฮดรอลิค 3 ลูกกลิ้ง ซึ่งใช้สำหรับรีดแผ่นให้เป็นทรงกลม

การดัดล่วงหน้าแม้ว่าลูกกลิ้งบนจะเคลื่อนที่ในแนวนอน

มีการกระจัดสัมพัทธ์กับลูกกลิ้งล่างมอเตอร์และตัวลดกำลังขับลูกกลิ้งล่างสองตัวเมื่อทำการปัดเศษเนื่องจากลูกกลิ้งด้านล่างมีความสูงคงที่ จึงสะดวกในการป้อนและใช้งาน

ชั้นวางโค่นล้มเป็นแบบไฮดรอลิก

โครงสร้างและส่วนประกอบหลัก

อุปกรณ์นี้ประกอบด้วยโครงงาน, อุปกรณ์ม้วนบน, อุปกรณ์ขับเคลื่อนหลัก, อุปกรณ์ม้วนลง, อุปกรณ์ม้วนด้านข้าง, อุปกรณ์พลิกคว่ำ, ระบบไฮดรอลิก (ชิ้นส่วน) , ระบบไฟฟ้า (ชิ้นส่วน) และอุปกรณ์หล่อลื่น

อุปกรณ์ม้วนบน:
ตัวขับเฟืองลูกกลิ้งขึ้นจากตัวหลักสำหรับการเลี้ยว, ปลายรองรับลูกปืน SP-1, ด้านขับผ่านกุญแจแบน, ออกจากเฟืองขับหลักและต่ออุปกรณ์เพื่อถ่ายเทแรงบิด, ด้านปลายมีการป้องกันจากเหล็ก .วัสดุของลูกกลิ้งขึ้นคือ 42CrMo การชุบแข็งด้วยความร้อนคือ HB220-300

อุปกรณ์ขับเคลื่อนหลัก:
โดยมอเตอร์ไฮดรอลิก เกียร์ทดรอบ 3 สปีด แรงบิดในการส่งไปยังลูกกลิ้งขึ้นอุปกรณ์นี้รวมถึงมอเตอร์และกล่องเกียร์ลดความเร็วแหล่งจ่ายไฟเป็นไปตามความต้องการของลูกค้า

อุปกรณ์ลูกกลิ้งลง:
ลูกกลิ้งลงรองรับใต้แบริ่ง, ตัวเรือนแบริ่งทั้งสองด้านของชั้นวางติดตั้งอยู่ภายในราง, ด้านล่างของลูกสูบและกระบอกสูบที่เชื่อมต่อแบริ่งในของเหลวภายใต้แรงดันสามารถขึ้นและลงตามรางได้ตามขนาดของแท่งเหล็กดันแผ่นเหล็กภายใต้แรงยึดของลูกกลิ้งที่ต้องการโดยวาล์วควบคุมแรงดันของระบบไฮดรอลิกการเพิ่มลูกกลิ้งล่างลงสามารถปรับม้วน ปรับปรุงความถูกต้องของผลิตภัณฑ์ภายใต้วัสดุเดียวกันกับเหล็กโลหะผสมคุณภาพม้วน 45# การชุบแข็งด้วยความร้อนคือ HB220-300

อุปกรณ์ลูกกลิ้งด้านข้าง:
ด้านข้างของแบริ่งลูกกลิ้งในฐานแบริ่งเรเดียล แบริ่งทั้งสองด้านของชั้นวางที่ติดตั้งภายในราง ด้านล่างของลูกสูบและกระบอกสูบน้ำมันที่เชื่อมต่อแบริ่งในของเหลวภายใต้ความดันสามารถเอียงขึ้นและลงตามรางขนาดแกนลูกสูบของแรงผลักดันตามความต้องการของแผ่นเหล็กโดยวาล์วควบคุมความดันระบบไฮดรอลิกเหล็กโลหะผสมคุณภาพม้วนด้าน การชุบแข็งด้วยความร้อนคือ HB220-280

คว่ำอุปกรณ์:
พลิกอุปกรณ์ผ่านถังน้ำมัน บานพับขาดและขับพลิกคว่ำบนเครื่องบินแบริ่งลูกกลิ้งพลิกคว่ำเพื่อเอาผลิตภัณฑ์

ข้อมูลทางเทคนิค,

ส่วนประกอบโดยละเอียด:
1. พลังงานหลัก: Siemens Electrical
2. องค์ประกอบอิเล็กทรอนิกส์หลัก: Siemens Germany หรือ Schneider France;
3. Axletree: แบริ่งปรับแนวตัวเองสองแถว
4. มอเตอร์หลัก: ซีเมนส์ที่ผลิตในประเทศจีน
5. PLC คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้:OMRON, Japan
6. วาล์วไฮดรอลิก: YUKEN ไต้หวัน
7. ปั๊มเกียร์: ผลิตในประเทศจีนไต้หวัน;
8. Work Roller: วัสดุของลูกกลิ้งทำงานด้วยเหล็กกล้า 42CrMo Alloy
9. ระบบแสดงผลแบบดิจิตอล:เดลต้าหน้าจอสัมผัส

10 ทรานสดิวเซอร์:OMRON ผลิตในญี่ปุ่น
11. ระบบหล่อลื่นอัตโนมัติ: ข้อต่อชิโน - ญี่ปุ่นซึ่งมีสัญญาณเตือนบล็อก

คุณสมบัติหลัก

• เครื่องบินดัดพิเศษ การควบคุมเชิงตัวเลข
• HMI (ส่วนต่อประสานกับเครื่องจักรของมนุษย์) การทำงานที่ชาญฉลาด
• Self-compensating, เดี่ยว, ประสิทธิภาพสูง, ปลอดภัยและสะดวก.
• หลายรุ่นให้เลือก, แบบจำลองการควบคุมเชิงตัวเลขทางเศรษฐกิจ, การควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ TC
• ด้วยฟังก์ชั่นของกรวยกลิ้ง

ข้อมูลจำเพาะของ W11S Series,
