| เงื่อนไข: | ใหม่ | ชื่อ: | โปรไฟล์ ส่วนไฮดรอลิก เครื่องดัด |
|---|---|---|---|
| พิมพ์: | W24S-180 เครื่องโรลลิ่งสส่วนโปรไฟล์ | แอปพลิเคชัน: | โปรไฟล์เหล็กคาร์บอนดัด ดัดท่อ SS |
| วัสดุ / โลหะ แปรรูป: | โปรไฟล์ของเหล็กกล้าคาร์บอน, สแตนเลส, อลูมิเนียม | ประเภทเครื่อง: | 3 ม้วนส่วนไฮดรอลิกม้วนเครื่องดัด |
| วัตถุดิบ: | โปรไฟล์ /ท่อ/ท่อ/ เหล็กเส้นกลิ้ง | บริการเสริม: | ส่วนโปรไฟล์ Machining, Round tube Forming, |
| การดำเนินการ: | ระบบ NC & CNC ทำงาน | ระบบอัตโนมัติ: | ไฟฟ้า ไฮดรอลิก อัตโนมัติ |
| พลัง: | ไฟฟ้า ไฮดรอลิค | เส้นผ่านศูนย์กลางของลูกกลิ้ง: | 180mm |
| Max. แม็กซ์ Section Modulus of elasticity โมดูลัสส่วนของความยืดหยุ่น: | 210 CM2 | ดัดท่อกลม: | 168.8x10mm, |
| Min. นาที. bending Diameter ดัดเส้นผ่านศูนย์กลาง: | 2000mm | ความเร็วในการดัด: | 5 เมตร/นาที |
| แรงดันของระบบไฮดรอลิก: | 22.5MPa | มอเตอร์หลัก: | 30 กิโลวัตต์ |
| แรงดันไฟฟ้า: | 220V/380V/415V/440V/กำหนดเอง 380V/50HZ/3 เฟส 220V/60HZ/3 เฟส | สี: | กำหนดเอง สีฟ้า /OEM |
| มิติ: | 2400 * 1500 * 1600 มม | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ วิดีโอสนับสนุนด้านเทคนิค การสนับสนุนออนไลน์ |
| การรับประกัน: | 1 ปี | ||
| แสงสูง: | เครื่องรีดแผ่นไฮดรอลิก,เครื่องรีดท่อซีเอ็นซี,เครื่องรีดส่วนซีเอ็นซี |
||

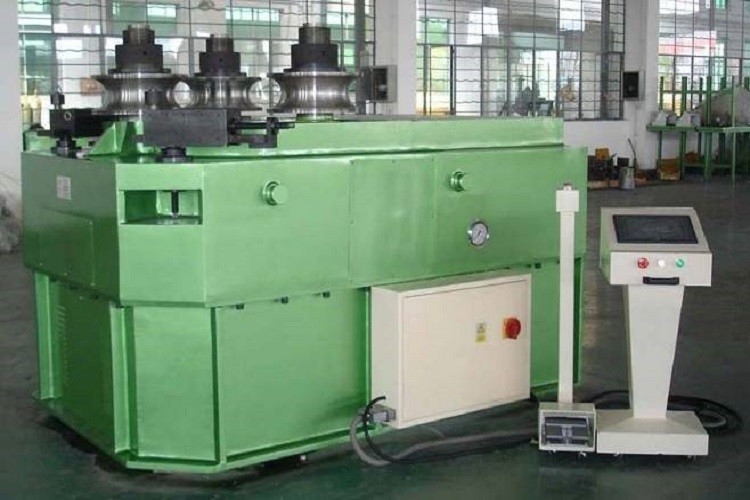

เครื่องดัดส่วนโปรไฟล์ไฮดรอลิกไดรฟ์แนวนอนสามม้วน
1. ไดรฟ์ไฮดรอลิกสามม้วนที่มีความเสถียร
2. ม้วนสองด้านปรับความโค้งด้วยไม้บรรทัดตะแกรงเพื่อควบคุมช่วงของความโค้งม้วนสองด้านสามารถปรับความโค้งพร้อมกันหรือแยกกันได้ใช้งานง่ายและมีความแม่นยำสูง
3. ควบคุมโดย Touch Screen และ PLC
4. ระบบตรวจจับและเตือนอัตโนมัติทำงานผิดปกติหน้าจอจะแสดงข้อมูลและวิธีแก้ไขความผิดปกติทั้งหมด
5. เครื่องคิดเลขแสดงปริมาณการประมวลผลได้ตลอดเวลา
6. ข้อมูลทั้งหมดสามารถเก็บไว้ใน PLC ได้ตลอดไปและสามารถใช้ได้ทุกเวลา
7. ด้วยการทำงานแบบแมนนวลกึ่งอัตโนมัติและอัตโนมัติเต็มรูปแบบ
8. สามารถดัดโค้งได้หลายแบบ เช่น เหล็กฉาก, คานยู, ไอบีม, เหล็กเส้นแบน, ท่อกลม และอื่นๆ
หลักการทำงาน:
เมื่อชิ้นงานถูกกระแทกภายในม้วนกลางและม้วนด้านข้าง จะทำให้เกิดโมเมนต์ดัดแรงเสียดทานขับเคลื่อนชิ้นงานเมื่อลูกกลิ้งหมุนจากนั้นชิ้นงานจะเปลี่ยนเป็นวงกลมภายใต้โมเมนต์ดัดและแรงเสียดทานของแรง
เครื่องนี้ใช้การตั้งค่าการป้อนถังน้ำมันและการควบคุม PLC และมีระบบอัตโนมัติในระดับสูงความแม่นยำในการป้อนถังน้ำมันถูกควบคุมโดยไม้บรรทัดตะแกรงซึ่งรับรองความแม่นยำของเส้นผ่านศูนย์กลางของชิ้นงานการเข้าสู่ถังน้ำมันจะทำให้แขนหมุนหมุนไปรอบๆ แกนหมุน จากนั้นจึงเปลี่ยนตำแหน่งของลูกกลิ้งด้านข้างเพื่อเปลี่ยนรัศมีของชิ้นงาน
กำลังการผลิต:
|
ท่อกลม |
แม็กซ์OD | 177.8 |
| ความหนาของผนัง | 10 | |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 2500 | |
|
เหล็กเส้นกลม |
แม็กซ์OD | 110 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 800 | |
|
ท่อสี่เหลี่ยม |
max.section | 140x140 |
| ความหนาของผนัง | 8 | |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 2400 | |
| โค้งงอท่อแบน | max.section | 200 |
| ความหนาของผนัง | 30 | |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 1900 | |
| โค้งงอท่อแบน | max.section | 180 |
| ความหนาของผนัง | 70 | |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 800 | |
| เหล็กฉาก | max.section | 180×18 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 3200 | |
| เหล็กฉาก | max.section | 180×18 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 3200 | |
| ยู สตีล | U เหล็ก รุ่น | 18 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 1600 | |
| ยู สตีล | U เหล็ก รุ่น | 18 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 1600 | |
| ยู สตีล | U เหล็ก รุ่น | 18 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 2800 | |
| ที สตีล | รุ่นเหล็กที | 130x12 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 2000 | |
| ที สตีล | รุ่นเหล็กที | 120x11 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 1800 | |
| ท่อสี่เหลี่ยม | รุ่นท่อสี่เหลี่ยม | 160x80x8 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 2500 | |
| ท่อสี่เหลี่ยมผืนผ้า | รุ่นท่อสี่เหลี่ยม | 150x100x6 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 2500 | |
| เอช สตีล | เอช สตีล รุ่น | 16 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 2000 | |
| เอช สตีล | เอช สตีล รุ่น | 25 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 4000 | |
| เหล็กเหลี่ยม | รุ่นเหล็กเหลี่ยม | 100 |
| นาที. ดัดเส้นผ่านศูนย์กลาง | 800 |
พารามิเตอร์ทางเทคนิคหลัก
|
พารามิเตอร์ทางเทคนิค:
|
W24S
|
||||||
|
140
|
180
|
260
|
320
|
400
|
500
|
||
|
แม่พิมพ์ดัดโปรไฟล์ (สูงสุด)
|
140
|
180
|
260
|
320
|
400
|
500
|
|
|
CoilingSpeed (ม./นาที)
|
5
|
4
|
|||||
|
ขีด จำกัด ผลผลิตของแผ่น Matal (mpa)
|
△S=250
|
||||||
 |
โปรไฟล์ (สูงสุด) mm
|
140*16
|
150*16
|
160*16
|
180*14
|
200*18
|
200*20
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
2400
|
2600
|
2600
|
3600
|
3600
|
4000
|
|
|
โปรไฟล์ (ผสม) mm
|
50*5
|
50*6
|
60*6
|
70*6
|
75*6
|
85*6
|
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
1000
|
1200
|
1200
|
1500
|
1400
|
1600
|
|
|
|
โปรไฟล์ (สูงสุด) mm
|
150*16
|
160*16
|
180*14
|
200*18
|
200*24
|
250*25
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
2200
|
2000
|
2500
|
3600
|
3600
|
4000
|
|
|
โปรไฟล์ (ผสม) mm
|
50*5
|
50*6
|
60*6
|
70*6
|
75*6
|
85*6
|
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
800
|
1000
|
1000
|
1300
|
1500
|
1600
|
|
|
|
วัสดุ
|
30
|
32
|
36
|
40
|
45
|
50
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
1200
|
1500
|
1800
|
2000
|
2000
|
2400
|
|
|
|
วัสดุ
|
30
|
32
|
36
|
40
|
45
|
50
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
1700
|
1800
|
1800
|
2000
|
2000
|
2400
|
|
|
|
โปรไฟล์ (สูงสุด) mm
|
280*50
|
300*50
|
330*50
|
360*60
|
400*75
|
500*76
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
1300
|
1500
|
1900
|
2000
|
2400
|
2400
|
|
|
|
โปรไฟล์ (สูงสุด) mm
|
150*40
|
180*30
|
190*40
|
190*50
|
200*50
|
200*60
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
1500
|
2000
|
2000
|
2400
|
2200
|
2500
|
|
|
|
โปรไฟล์ (สูงสุด) mm
|
168*6
|
168*8
|
219*8
|
245*8
|
273*8
|
323*10
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
2000
|
2000
|
3500
|
3000
|
3500
|
4200
|
|
|
|
โปรไฟล์ (สูงสุด) mm
|
100
|
110
|
120
|
135
|
150
|
160
|
|
เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm
|
1200
|
1300
|
1350
|
1800
|
2000
|
2000
|
|
|
|
โปรไฟล์ (สูงสุด) mm
|
125*10
|
140*10
|
150*10
|
165*10
|
180*12
|
200*12
|
| เส้นผ่านศูนย์กลางการดัด (ต่ำสุด) mm |
2500
|
3000
|
3000
|
3500
|
3500
|
500
|
|
