รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ชื่อ: | CNC ไฮดรอลิก 4 ลูกกลิ้งเครื่องดัดจาน |
|---|---|---|---|
| ประเภทเครื่อง: | เครื่องม้วนงอ 4 ลูกกลิ้ง W12-65x3000 | วัสดุ / โลหะ แปรรูป: | เหล็กกล้าคาร์บอนหนาขนาดใหญ่, SS, โลหะผสมเหล็ก |
| แอปพลิเคชัน: | โลหะแผ่นหนา, ดัดแผ่นเอสเอส, รีดแผ่นเหล็กคาร์บอน, ทำท่อ/ท่อน้ำมัน, | วัตถุดิบ: | แผ่น / แผ่นรีด, เหล็กโลหะ / แผ่น / โปรไฟล์ |
| ระบบอัตโนมัติ: | อัตโนมัติ | วิธีการควบคุม: | CNC อัตโนมัติเต็มรูปแบบ ELECTRO-HYDRAULIC |
| ระบบควบคุม: | การควบคุม PLC ของ Omron หรือ Siemens, จอสัมผัส | ฟังก์ชั่นกลิ้ง: | ด้วยการดัด/รีดล่วงหน้า การรีดแบบอสมมาตร |
| Max. แม็กซ์ Central bending thickness ความหนาดัดตรงกลาง: | แผ่นเหล็กคาร์บอน 65 มม. แผ่น SS 55 มม. | แม็กซ์ ความหนาก่อนดัด: | แผ่นเหล็กคาร์บอน 55 มม. แผ่น SS 45 มม. |
| ความยาวกลิ้ง: | 0-3000mm | โหลดเต็มที่ด้วยเส้นผ่านศูนย์กลางต่ำสุด: | 2400mm |
| ความเร็วในการทำงาน: | 1.5-5 เมตร/นาที | ระบบไฮดรอลิก: | Yuken หรือ Rexroth valves group |
| แถวของลูกกลิ้งสำรอง: | กระบอกไฮดรอลิกยก/ลง | โรลลิ่งสไดรฟ์: | ลูกกลิ้งบนและลูกกลิ้งล่างทั้งหมดเป็น Hydro-motor |
| มอเตอร์หลัก: | 110kw | น้ำหนัก: | 17500kg |
| ขนาด: | 6600x4260x3850mm | แรงดันไฟฟ้า: | 220V / 380V / 415V / 440V / 50HZ / 60ZH กำหนดเอง |
| สี: | สีเทาขาว / OEM กำหนดเอง | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ วิดีโอสนับสนุนด้านเทคนิค การสนับสนุนออนไลน์ |
| การรับประกัน: | 1 ปี | ||
| แสงสูง: | Cone Square 4 Roll Plate Roller Bending,Cone Square 4 Roll Plate Roller 65x3000mm,เครื่องดัดแผ่นไฮดรอลิก 65x3000mm |
||

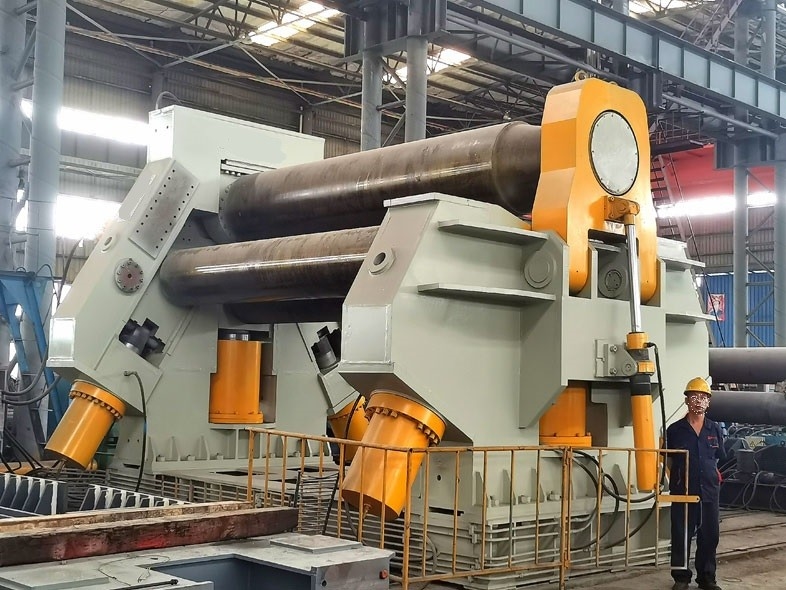

ขนาดใหญ่ 65x3000mm CNC 4-rollers กรวยแผ่นและเครื่องรีดไฮดรอลิกสี่เหลี่ยมเครื่องจักรดัด
นี่เป็นเครื่องรีดแผ่นสี่ม้วนลูกกลิ้งขึ้นได้รับการแก้ไขและเป็นไดรฟ์หลักมอเตอร์ไฮดรอลิกขับเคลื่อนด้วยเกียร์ไดรฟ์ความเร็วตัวแปรขึ้นและลงลูกกลิ้งสายพานไดรฟ์เพื่อให้แรงบิดสำหรับแผ่นม้วนภายใต้ลูกกลิ้งเคลื่อนที่ในแนวตั้งผ่านแรงดันไฮดรอลิกที่กระทำต่อลูกสูบของกระบอกสูบไฮดรอลิกที่ได้รับเพื่อยึดแผ่นสำหรับส่งกำลังไฮดรอลิกม้วนด้านข้างลงด้วยลูกกลิ้งด้านข้างและกระบอกสูบที่ขับเคลื่อนด้วยน้ำมัน ข้อดีของเครื่องในการดัดแผ่นปลาย (ดัดก่อน) และการรีดสามารถทำได้บนเครื่องเดียวกัน
ระยะยกถูกควบคุมโดยเซ็นเซอร์และ PLC ปรับระดับอัตโนมัติ และแสดงบนหน้าจอสัมผัส
เครื่องรีดแผ่น 4 ลูกกลิ้งมีหลากหลายประเภทให้การต้อนรับลูกค้าด้วยระดับเทคนิคขั้นสูง ฟังก์ชันครบถ้วน ความแม่นยำสูง และการใช้งานที่สะดวก เครื่องดัดจาน 4 ม้วนจึงเป็นรุ่นที่เหมาะสำหรับงานรีดทรงกลม โค้ง ทรงกรวย และชิ้นงานรูปทรงพิเศษ.
เครื่องโรลลิ่งรุ่น W12 ที่มีลูกกลิ้งสี่ตัวนำระบบขับเคลื่อนแบบโรตารี่ลูกกลิ้งบน ลูกกลิ้งล่างและลูกกลิ้งด้านข้างไดรฟ์ไฮดรอลิกผันผวน ระบบควบคุมการทำงานด้วยไฟฟ้าเข้มข้น
เครื่องนี้สามารถทำการรีดล่วงหน้าและการรีดขึ้นรูปท่อสำหรับการป้อนวัสดุหนึ่งวัสดุ วัสดุที่มีรูปร่างโค้งงอหรือเรียวปานกลางสามารถดัดล่วงหน้าบนเครื่องนี้ด้วยระยะขอบตรงที่เหลือน้อยที่สุดและประสิทธิภาพการทำงานสูง
นอกจากนี้ยังสามารถทำงานของการปรับระดับโดยประมาณสำหรับแผ่นโลหะที่จะนำไปแปรรูป
เครื่องที่ติดตั้งระบบควบคุม CNC ปรับปรุงระดับระบบอัตโนมัติ
มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม หม้อน้ำเคมี การเดินเรือ โครงสร้างโลหะ และอุตสาหกรรมการผลิตเครื่องจักรกล
โครงสร้างหลักของเครื่อง:
ข้อกำหนดทางเทคนิคหลัก
| ข้อมูลจำเพาะ | ขีดสุด ความหนาของคอยล์ (มม.) |
ขีดสุด ความกว้างของคอยล์ (มม.) |
ขีด จำกัด ผลผลิตแผ่น (MPa) |
ความเร็วของคอยล์ (ม./นาที) |
เต็มไปด้วยเส้นผ่านศูนย์กลางคอยล์ขั้นต่ำ (มม.) |
เส้นผ่านศูนย์กลางม้วน (มม.) |
ภายใต้เส้นผ่านศูนย์กลางม้วน (มม.) |
ด้านข้างของเส้นผ่านศูนย์กลางม้วน (มม.) |
ม้วนข้าง จังหวะสูงสุด (มม.) |
ม้วนข้าง ปรับความเร็ว (ม./นาที) |
มอเตอร์หลัก พลัง (กิโลวัตต์) |
| ส12-25 *2000 | 25 | 2000 | 245 | 4 | 800 | 350 | 320 | 280 | 240 | 80 | 22 |
| W12-20 * 2500 | 20 | 2500 | 245 | 4 | 640 | 350 | 320 | 280 | 240 | 80 | 30 |
| ส12-30 *2000 | 30 | 2000 | 245 | 4 | 1000 | 400 | 360 | 300 | 240 | 80 | 37 |
| ส12-25 *2500 | 25 | 2500 | 245 | 4 | 800 | 400 | 360 | 300 | 240 | 80 | 37 |
| ส12-35 *2000 | 35 | 2000 | 245 | 4 | 1200 | 420 | 380 | 330 | 210 | 80 | 37 |
| ว12-30 *2500 | 30 | 2500 | 245 | 4 | 1000 | 400 | 360 | 320 | 230 | 80 | 37 |
| ส12-40 *2000 | 40 | 2000 | 245 | 4 | 1400 | 480 | 400 | 340 | 420 | 80 | 45 |
| ว12-45 *2000 | 45 | 2000 | 245 | 4 | 1600 | 500 | 450 | 400 | 380 | 80 | 45 |
| ว12-35 *2500 | 35 | 2500 | 245 | 4 | 1200 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-40 *2500 | 40 | 2500 | 245 | 4 | 1400 | 500 | 450 | 400 | 380 | 80 | 45 |
| ว12-45 *2500 | 45 | 2500 | 245 | 4 | 1600 | 530 | 480 | 420 | 450 | 80 | 63 |
| ว12-35 *3000 | 35 | 3000 | 245 | 4 | 1200 | 500 | 450 | 400 | 380 | 80 | 45 |
| ว12-45 *3000 | 45 | 3000 | 245 | 4 | 1600 | 560 | 500 | 450 | 450 | 80 | 63 |
| W12-55 * 2500 | 55 | 2500 | 245 | 4 | 2000 | 600 | 550 | 480 | 500 | 78 | 75 |
| ว12-55 *3000 | 55 | 3000 | 245 | 4 | 2000 | 620 | 560 | 490 | 500 | 78 | 75 |
| ว12-65 *3000 | 65 | 3000 | 245 | 4 | 2400 | 670 | 600 | 530 | 550 | 78 | 110 |
