รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ชื่อ: | 3 ลูกกลิ้งขนาดใหญ่แนวนอนล่างปรับไฮดรอลิก CNC เครื่องรีดแผ่น |
|---|---|---|---|
| ประเภทเครื่อง: | เครื่องรีดแผ่นใหญ่ W11SNC-120x3200 | พิมพ์: | W11SNC-120x3200 |
| แอปพลิเคชัน: | โลหะแผ่นหนา, ดัดแผ่นเอสเอส, รีดแผ่นเหล็กคาร์บอน, ทำท่อ/ท่อน้ำมัน, | วัตถุดิบ: | แผ่น / แผ่นรีด, เหล็กโลหะ / แผ่น / โปรไฟล์ |
| วัสดุ / โลหะ แปรรูป: | เหล็กกล้าคาร์บอน, เอสเอส, โลหะผสมเหล็ก | ระบบอัตโนมัติ: | อัตโนมัติ, แมนนวล |
| วิธีการควบคุม: | CNC กึ่งอัตโนมัติ ELECTRO-HYDRAULIC | ระบบควบคุม: | ระบบควบคุม Siemens PLC หน้าจอสัมผัส |
| ฟังก์ชั่นกลิ้ง: | ด้วยการดัดโค้งล่วงหน้า/การรีด การรีดแบบสมมาตร | แม็กซ์ ความหนาก่อนดัด: | แผ่นเหล็กคาร์บอน 110 มม., |
| Max. แม็กซ์ Central bending thickness ความหนาดัดตรงกลาง: | แผ่นเหล็กคาร์บอน 120 มม. | ความยาวกลิ้ง: | 0-2200mm |
| ระบบไฮดรอลิก: | Yuken กลุ่มวาล์ว Rexroth | มอเตอร์หลัก: | 55-180kw |
| น้ำหนัก: | 145000kg | ขนาด: | 8880x4360x4960mm |
| แรงดันไฟฟ้า: | 220V/380V/415V/440V/กำหนดเอง | สี: | สีเทาขาว / OEM กำหนดเอง |
| การรับประกัน: | 1 ปี | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ วิดีโอสนับสนุนด้านเทคนิค การสนับสนุนออนไลน์ |
| แสงสูง: | 120mmX3200mm 3 เครื่องดัดแผ่นลูกกลิ้ง 120mmX3200mm ลูกกลิ้งแผ่น CNC,120mmX3200mm เครื่องรีดแนวนอน,120mmX3200mm horizontal rolling machines |
||

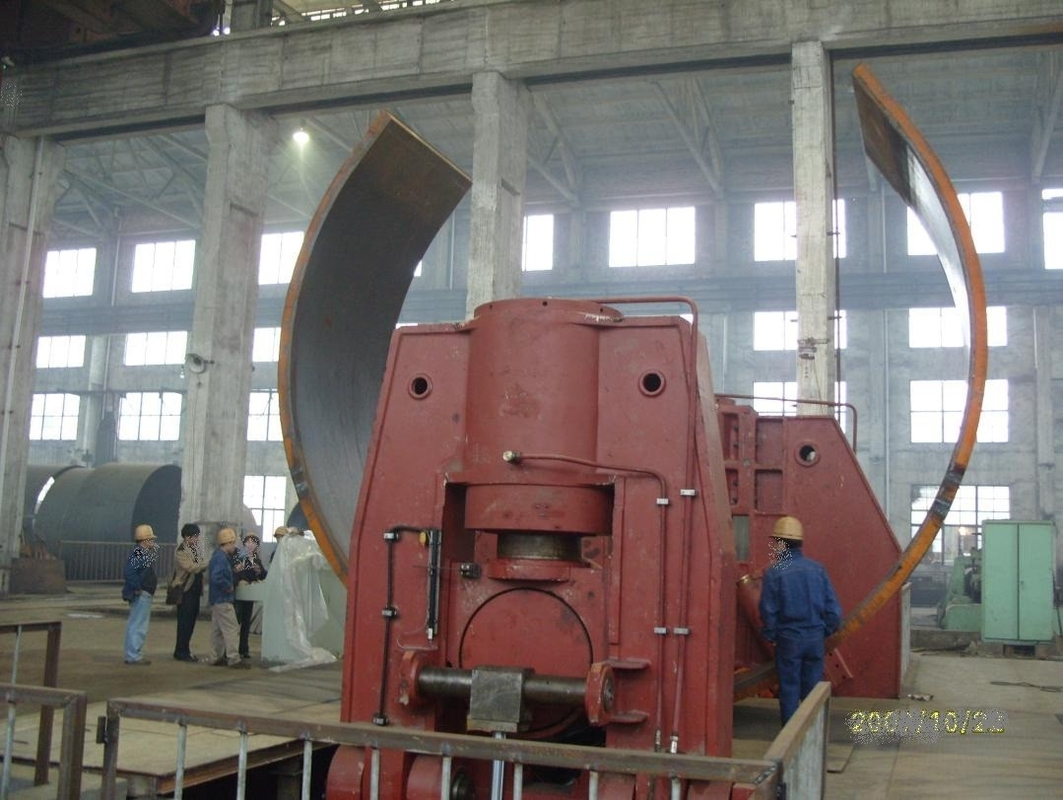

แผ่นโลหะ 120 มม. * 3200 มม. 3 ลูกกลิ้งขนาดใหญ่แนวนอนลดแผ่น CNC ไฮดรอลิกเครื่องโรลลิ่งส
คำอธิบายของเครื่องรีดแผ่นนี้
120x3200mm สามม้วนไฮดรอลิกศูนย์กลางระยะทางเครื่องดัดตัวแปรเป็นเครื่องดัดแผ่นไฮดรอลิก 3 ม้วนที่สามารถดัดแผ่นหนาขนาดใหญ่และขนาดกลางล่วงหน้าและผลิตภัณฑ์ม้วนที่มีรูปร่างแตกต่างกัน
โมเดลนี้แตกต่างจากรุ่นดั้งเดิมเนื่องจากลูกกลิ้งล่างแต่ละอันสามารถเคลื่อนที่ได้อย่างอิสระในแนวนอน สามารถสร้างระยะพิทช์ที่ต้องการได้ และลูกกลิ้งบนที่ติดตั้งด้วยมอเตอร์สามารถเคลื่อนที่ในแนวตั้งได้ด้วยรูปทรงต่างๆ ที่ผลิตโดยลูกกลิ้งเหล่านี้ เครื่องดัดแผ่น 3 ม้วนจึงสามารถใช้กับเครื่องรูปทรงเพชรหรือเครื่องอสมมาตรได้ตามต้องการความเป็นไปได้ในการเพิ่มระยะห่างระหว่างลูกกลิ้งล่างกำหนด: หนึ่งเดียวอุปกรณ์การผลิตโลหะสามารถเทียบเท่ากับการทำงานของเครื่องหลายเครื่องซึ่งขยายขอบเขตของการแปลง
พารามิเตอร์ทางเทคนิค
| ความกว้างสูงสุดของแผ่นม้วน | W11SNC-120x3200 |
| ความยาวของม้วนทำงาน | 3200mm |
| ความหนาสูงสุดของแผ่น | 120 มม. (ขีด จำกัด ผลผลิตของแผ่นเหล็ก 245Mpa) |
| แม็กซ์ความหนาของพรีดัด | 11 มม. (ขีด จำกัด ผลผลิตของแผ่นเหล็ก 245Mpa) |
| เส้นผ่านศูนย์กลางลูกกลิ้งบน | Φ960mm |
| เส้นผ่านศูนย์กลางลูกกลิ้งล่าง | Φ600mm |
| ระยะห่างระหว่างลูกกลิ้งล่างสองตัว | 1100mm |
| แรงกดของลูกกลิ้ง Uppoer | 1800 ตัน |
| แรงดันของระบบไฮดรอลิก | 25MPa |
| ความเร็วในการขับขี่ | 3.6m/นาที |
| มอเตอร์หลัก | 160KW |
| มอเตอร์ไฮดรอลิก | 75KW |
| มอเตอร์เคลื่อนที่ | 18.5KW |
| ขนาด | 8880*4360*4950mm |
| น้ำหนัก | 145000kg |
| PLC | ซีเมนส์ |
| ระบบไฮดรอลิก | ยูเคน, เร็กซ์รอธ |
| องค์ประกอบไฟฟ้า | ซีเมนส์ เยอรมัน;ชไนเดอร์ ฝรั่งเศส |
เหล็กเครื่องรีดแผ่นคุณสมบัติ,
- ประสิทธิภาพที่ยอดเยี่ยมและใช้งานง่ายด้วยฟังก์ชันการดัดล่วงหน้าของปลายแผ่น ทำให้สามารถใส่แผ่นโลหะได้ในคราวเดียว และการดัดปลายแผ่นและการขึ้นรูปม้วนของชิ้นงานสามารถทำได้โดยไม่ต้องหมุนหัว
- การควบคุม CNC การยกและการลดลูกกลิ้งบนใช้การตรวจจับเซนเซอร์ดิสเพลสเมนต์ จอแสดงผล LED สามารถสังเกตการเคลื่อนที่ของลูกกลิ้งบนได้โดยตรง
- ม้วนงานด้านล่างถูกขับเคลื่อนโดยลูกสูบไฮดรอลิกของกระบอกสูบน้ำมันแนวนอน
- การป้องกันการโอเวอร์โหลด • - เอาต์พุตดิจิตอลสามชุด แสดงตำแหน่งของม้วนงานด้วยสายตา
- headstock หัวกลับแบบไฮดรอลิกเพื่อการขนถ่ายของกระบอกสูบที่กลิ้งได้ง่าย
- คอนโซลเคลื่อนที่อิสระ ใช้งานง่าย
- โครงเหล็กเชื่อมและบรรเทาความเครียดโดยรวม
- ม้วนงานทั้งหมดหลอมจากเหล็กคุณภาพสูงและผ่านการอบชุบด้วยความร้อนและชุบแข็งแบบเหนี่ยวนำ
- อุปกรณ์รีดกรวยของเครื่องรีดแผ่น.
- ระบบไฮดรอลิกบาลานซ์ • - ระบบการทำงานสองจังหวะ
- ผลิตตามมาตรฐานความปลอดภัย EC และมีใบรับรอง CE
- ส่วนประกอบไฟฟ้าและไฮดรอลิกทั้งหมดเป็นแบรนด์ที่มีชื่อเสียง
ข้อมูลจำเพาะของ W11SNC Series,
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
