เครื่องตัดแผ่นอัตโนมัติและขนถ่ายเครื่องแลกเปลี่ยนตารางเครื่องตัดเลเซอร์ไฟเบอร์ซีเอ็นซี
การประยุกต์ใช้ผลิตภัณฑ์
วัสดุที่ใช้:
ส่วนใหญ่ใช้สำหรับตัดเหล็กคาร์บอน เหล็กซิลิกอน สแตนเลส โลหะผสมอลูมิเนียม โลหะผสมไททาเนียม แผ่นเหล็กชุบสังกะสี กระดานดอง แผ่นสังกะสีอลูมิเนียม ทองแดง และการตัดวัสดุโลหะหลายชนิดเป็นต้น
อุตสาหกรรมประยุกต์:
เครื่องตัดไฟเบอร์เลเซอร์ที่ใช้ในการแปรรูปโลหะแผ่น, การบิน, การบินในอวกาศ, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, ชิ้นส่วนรถไฟใต้ดิน, รถยนต์, เครื่องจักร, ส่วนประกอบที่มีความแม่นยำ, เรือ, อุปกรณ์โลหะ, ลิฟต์, เครื่องใช้ในครัวเรือน, ของขวัญและงานฝีมือ, การแปรรูปเครื่องมือ, เครื่องประดับ, การโฆษณา, การแปรรูปโลหะต่างประเทศ อุตสาหกรรมแปรรูปการผลิตต่างๆ
ลักษณะทางเทคนิค,
ข้อได้เปรียบที่ใหญ่ที่สุดของเครื่องช่วยให้คุณเลือกเครื่องที่เหมาะสมที่สุดได้
กำลังเลเซอร์ที่มีจำหน่ายช่วงคือ1000W-30000W.
1. เรามีโต๊ะเชื่อมท่อสำหรับโซลูชันที่ประหยัด และโต๊ะเชื่อมแผ่นสำหรับงานหนัก การตัดแผ่น การตัดท่อ มีให้เลือกทั้งสองแบบ
2. โต๊ะเดี่ยว โต๊ะป้อนอาหารอัตโนมัติแบบคู่ มีหรือไม่มีฝาครอบป้องกัน มีให้เลือกทั้งสองแบบ
3. เรามีนักออกแบบระบบ CNC มืออาชีพ นักออกแบบเครื่องเลเซอร์เพื่อตอบสนองคำขอที่กำหนดเองทั้งหมดของคุณ ให้บริการอย่างมืออาชีพและรวดเร็ว
4.หุ่นยนต์ป้อนอัตโนมัติถูกเพิ่มเข้าไปในเครื่องตัดเลเซอร์ด้วยโปรแกรมที่ตั้งไว้ล่วงหน้าและการทำงานหลักเพียงปุ่มเดียว แผ่นงานจะถูกดูดและเคลื่อนย้ายโดยอัตโนมัติจากโต๊ะวางซ้อนไปยังแท่นตัด

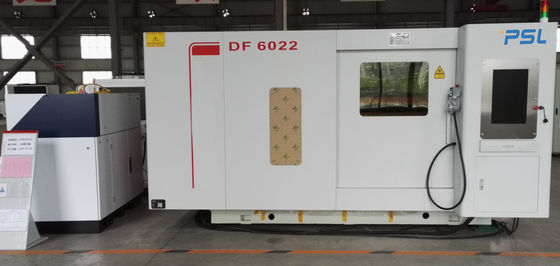

โครงสร้างของเครื่องตัดเลเซอร์ตารางแลกเปลี่ยนนี้
1. ป้องกันอย่างเต็มที่และการออกแบบที่ปิดล้อมเป็นมิตรต่อสิ่งแวดล้อมมากขึ้น
เครื่องทั้งหมดได้รับการคุ้มครองอย่างเต็มที่และการออกแบบที่ปิดสนิทปลอดภัยและเป็นมิตรกับสิ่งแวดล้อมไม่มีมลพิษสอดคล้องกับมาตรฐานสากลตามหลักสรีรศาสตร์
เครื่องมีฟังก์ชั่นเตือนความปลอดภัยหลายอย่าง เช่น สัญญาณเตือนเลเซอร์ผิดปกติ, สัญญาณเตือนการตัดผิดปกติ, สัญญาณเตือนแก๊สแรงดันต่ำ, สัญญาณเตือนความผิดปกติของเครื่องทำความเย็น ฯลฯ เพื่อให้แน่ใจว่าการตัดเครื่องมีความเสถียรและปลอดภัย
2. Beam .โครงสำหรับตั้งสิ่งของอลูมิเนียมอัด
ใช้โครงสร้างโครงสำหรับตั้งสิ่งของ ออกแบบให้มีน้ำหนักเบา ใช้อะลูมิเนียมอัดขึ้นรูปเกรดอากาศยาน และแล้วเสร็จหลังจากการบ่มและการบำบัดด้วยสารละลายโครงสำหรับตั้งสิ่งของมีความแข็งแกร่ง คุณภาพพื้นผิว และความสมบูรณ์ที่ดีเยี่ยมนอกจากนี้ยังมีประสิทธิภาพไดนามิกที่ยอดเยี่ยมและเอื้อต่อการตัดด้วยความเร็วสูง
3. หัวตัดเลเซอร์โฟกัสอัตโนมัติ
ตัวเครื่องมาพร้อมกับหัวเลเซอร์ปรับโฟกัสอัตโนมัติ สามารถปรับโฟกัสได้อัตโนมัติ และการทำงานก็ง่าย สะดวก รวดเร็วและแม่นยำลดระยะเวลาเจาะ ปรับปรุงคุณภาพการเจาะ ตัดความเร็วสูง และประหยัดเวลา.
4. ซอฟต์แวร์ปฏิบัติการ CYPCUT
●มีการติดตามการตัดและพิกัดในการแสดงผลแบบเรียลไทม์
●มีความสามารถในการป้องกันการรบกวนสูงและความแม่นยำในการควบคุมสูง
●พร้อมกับระบบเซอร์โวดิจิตอลที่สมบูรณ์
●มีความสามารถในการวินิจฉัยตนเอง ปรับตัวได้ดี
●การเปลี่ยนแปลงอย่างรวดเร็วและกระบวนการแบทช์ไฟล์
●.ฉันข้อตกลงกับโปรแกรมในไม่ช้า
●สามารถป้องกันไวรัสได้เป็นอย่างดี
●ฟังก์ชันขอบค้นหาอัตโนมัติ
●ฟังก์ชั่นย้อนกลับจุดพัก
●ฟังก์ชั่นย้อนกลับ
●ฟังก์ชันก้าวกระโดด
●การตัดแบบแบ่งขอบ
●รองรับรหัสที่แตกต่างกัน
●เคลื่อนไหวได้อย่างมั่นคง
●ฟังก์ชั่นแก้ไขโค้ด
●ขีด จำกัด อ่อน, ฟังก์ชั่นปลุก
5. ระบบกำจัดฝุ่นอัจฉริยะ
ระบบกำจัดฝุ่นอัจฉริยะที่อัพเกรดใหม่มีการออกแบบการกำจัดฝุ่นที่เหมาะสมมากขึ้น ซึ่งเพิ่มผลการระบายอากาศและการกำจัดฝุ่นอย่างมีประสิทธิภาพ และยืดอายุการใช้งานของอุปกรณ์
6. การโหลดและขนถ่ายแผ่นอัตโนมัติ
ตัวจัดการการโหลดและขนถ่ายเซอร์โวอัตโนมัติแบบโครงสำหรับตั้งสิ่งของใช้โครงสำหรับตั้งสิ่งของ + ถ้วยดูด + ส้อมคู่ที่รวมอยู่ในแพลตฟอร์มยกเดียวเพื่อให้การโหลดและขนแผ่นเสร็จสิ้น
ผู้ใช้ควบคุมหน้าจอสัมผัสเพื่อสลับระหว่างโหมดป้อนอัตโนมัติและโหมดป้อนด้วยตนเอง ซึ่งเหมาะสำหรับสถานะการทำงานที่แตกต่างกัน
พารามิเตอร์เทคโนโลยีหลัก
| ชื่อเครื่อง |
เครื่องตัดไฟเบอร์เลเซอร์ CNC ตารางแลกเปลี่ยน |
| แบบอย่าง |
DF4020-8000W |
| พลังของเลเซอร์ |
8000w |
| แหล่งกำเนิดแสงเลเซอร์ |
MAX/RAYCUS/IPG |
| ความยาวคลื่นเลเซอร์ |
1080nm |
|
ความหนาของการตัดสูงสุด
|
เหล็กกล้าคาร์บอน(O2) |
25mm-28mm |
| สแตนเลส(N2) |
14mm-15mm |
| แผ่นอลูมิเนียม |
10mm-12mm |
| แผ่นทองเหลือง |
8mm |
| ความเร็วตัดสูงสุด |
120m / นาที (ตามวัสดุ) |
| แม็กซ์อัตราเร่ง |
1.2G |
| ความไม่แน่นอนของพลังงาน |
≤2% |
| รูปแบบกราฟิกที่รองรับ |
CAD,ซอฟต์แวร์ CorelDraw,DXF/DWG/PLT |
| พื้นที่ตัด |
4000×2000 |
| แกน X เดินทาง |
4000 |
| แกน Y เดินทาง |
2000mm |
| แกน Z เดินทาง |
250mm |
| ความถูกต้องของตำแหน่งใหม่ |
±0.03mm/m |
| ความแม่นยำของตำแหน่งแกน X/Y |
±0.05mm/m |
| แม็กซ์น้ำหนักบรรทุกของโต๊ะทำงาน |
2000KG |
| แม็กซ์โหลดน้ำหนักของหุ่นยนต์ |
750กก. |
| พลังของเครื่อง |
350V-420V/50Hz |
| น้ำหนักเครื่อง |
12500kg |
| ขนาด |
11800x3550x2600mm |
องค์ประกอบหลัก,
| ชื่อ |
คำอธิบายสั้น ๆ |
แบรนด์ของประเทศ |
| ไฟเบอร์เลเซอร์ |
8000W |
MAX/RAYCUS/IPG |
| ระบบออปติคัล |
MAX/RAYCUS/IPG |
MAX/RAYCUS/IPG |
| หัวตัดออโต้โฟกัส |
หัวตัดพิเศษสำหรับใยแก้วนำแสง |
Raytools/Precitec |
| ระบบระบายความร้อนโดยเฉพาะ |
ระบบหมุนเวียนคู่, ท่อไทเทเนียมแลกเปลี่ยนความร้อน, สัญญาณเตือนอุณหภูมิเกิน, ป้องกันการไหล |
หวู่ฮั่นฮั่นลี่/Tongfei |
| ระบบส่งกำลังเครื่องกล |
Taiwan Hiwin รถไฟความเร็วสูงความเที่ยงตรงสูง
ไต้หวัน YYC แร็คแอนด์พิเนียน (เกลียว)
|
ไต้หวัน Hiwin
ไต้หวัน YYC
|
| ระบบลดความเร็ว |
INNOWELLE-FIEDLER/อัลฟ่า |
เยอรมนี |
| วาล์วสัดส่วน |
SMC |
ญี่ปุ่น |
| งานติดตั้งระบบไฟฟ้า |
ชไนเดอร์/ABB |
ฝรั่งเศส |
| ระบบเซ็นเซอร์ติดตาม |
การเหนี่ยวนำอัตโนมัติที่มีความแม่นยำสูง ความแม่นยำ 0.1 mm |
เซี่ยงไฮ้ CYPCUT |
| ระบบคอมพิวเตอร์ |
PC อุตสาหกรรมพิเศษสำหรับเลเซอร์ |
หยานเซียงไต้หวัน |
| X-AXIS |
เซอร์โวยูนิต |
ยาสกาว่า/ฟูจิ ประเทศญี่ปุ่น
เดลต้า ไต้หวัน
|
| แกน Y |
เซอร์โวยูนิต
|
ยาสกาว่า/ฟูจิ ประเทศญี่ปุ่น
เดลต้า ไต้หวัน
|
| Z-AXIS |
เซอร์โวยูนิต |
ยาสกาว่า/ฟูจิ ประเทศญี่ปุ่น
เดลต้า ไต้หวัน
|
| ซอฟต์แวร์ตัด |
ซอฟต์แวร์ตัด CNC ระดับมืออาชีพ |
เซี่ยงไฮ้ CYPCUT |
| ซอฟต์แวร์ทำรัง |
CypNest |
เซี่ยงไฮ้ FSCUT |
| บัตร I/O |
32 คะแนน |
CYPCUT |
| ตัวควบคุมแรงดันไฟฟ้า |
ไม่จำเป็น |
จีน |
| เครื่องตัด |
โครงสำหรับตั้งสิ่งของที่แม่นยำ
โต๊ะแลกเงิน
|
PSL |
| หุ่นยนต์ขนถ่ายอัตโนมัติ |
750KG |
PSL |
| ตัวควบคุมแหล่งจ่ายไฟ |
|
PSL |
