รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ชื่อผลิตภัณฑ์: | เครื่องตัดแผ่นโลหะไฟเบอร์เลเซอร์พร้อมหุ่นยนต์โหลด |
|---|---|---|---|
| แอปพลิเคชัน: | ตัดเลเซอร์แผ่นโลหะ, แกะสลักด้วยเลเซอร์ | คำสำคัญ: | เครื่องตัดแผ่นโลหะด้วยเลเซอร์,เครื่องตัดด้วยเลเซอร์ |
| การทำงาน: | การตัดวัสดุโลหะ การตัดและการแกะสลัก | ประเภทเครื่อง: | JY3015-1500W เรย์คัส/IPG |
| ตัวหลัก: | โครงสร้างเหล็กแผ่นเชื่อม | ควบคุม: | ระบบควบคุม Cypcut CNC |
| โหมดการขับขี่: | X,Y,Z เซอร์โวมอเตอร์ทั้งหมด | ซอฟต์แวร์ควบคุม: | ซอฟต์แวร์ตัด Cypcut |
| แหล่งเลเซอร์: | ไอพีจี, เรย์คัส, แม็กซ์ | รองรับรูปแบบกราฟิก: | AI, DXF, PLT, DST, CAD |
| Confifuration: | ประเภทโครงสำหรับตั้งสิ่งของ | โต๊ะทำงาน: | โต๊ะทำงานเดี่ยว |
| ระบบขับเคลื่อน: | Yaskawa/ Delta/Fuji เซอร์โวยูนิต | ตัดความหนา: | วัสดุ เหล็กกล้าคาร์บอน 0-10 มม. เหล็กกล้าไร้สนิม 0-5 มม |
| พื้นที่ทำงาน: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm | พลังเลเซอร์: | 1000W / 1500W / 2000W / 3000W / 6000W |
| ความเร็วในการตัด: | 0-80000 มม. / นาที, ความแตกต่างของวัสดุความเร็ว | พื้นที่ตัด: | L3000mm*W1500mm |
| โหมดจานให้อาหาร: | หุ่นยนต์ขนถ่ายอัตโนมัติ | กำลังโหลดหุ่นยนต์วิ่ง: | ขับเซอร์โวแบบเต็ม |
| โหมดทำความเย็น: | เครื่องทำน้ำเย็น, ระบบระบายความร้อนด้วยน้ำและป้องกัน, เครื่องทำน้ำเย็นอุตสาหกรรม | สี: | สีมาตรฐานหรือกำหนดเอง |
| ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ | การซ่อมบำรุง: | การวินิจฉัยและการตรวจจับออนไลน์จากระยะไกล |
| การรับประกัน: | 2 ปี | ได้รับการรับรอง: | ISO,SGS,CCC |
| แสงสูง: | เครื่องตัดแผ่นเหล็กซีเอ็นซี,เครื่องตัดไฟเบอร์เลเซอร์ 1500w,เครื่องตัดไฟเบอร์เลเซอร์ 1000w |
||

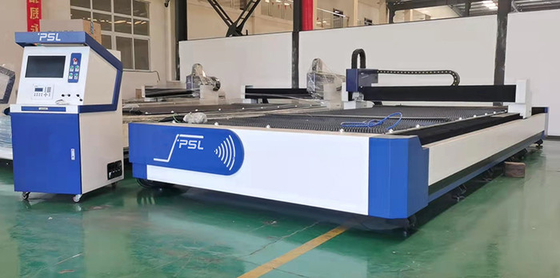

เครื่องตัดแผ่นโลหะ CNC ไฟเบอร์เลเซอร์แบบโต๊ะเดียวพร้อมหุ่นยนต์โหลดอัตโนมัติ
ลักษณะทางเทคนิคหลัก
เครื่องตัดเลเซอร์ซีเอ็นซีใช้โครงสร้างโครงสำหรับตั้งสิ่งของ, การทำงานของระบบซีเอ็นซี, การนำทางเชิงเส้น, เกียร์แร็คแอนด์พิเนียน, การขับเคลื่อนมอเตอร์เซอร์โว AC และระบบสูญญากาศ (ทั้งสองด้าน) เป็นต้น พื้นที่การประมวลผลแบบครั้งเดียวคือ 3 ม. * 1.5 ม.ไม่เพียงแต่การออกแบบของอุปกรณ์นั้นล้ำหน้าและเชื่อถือได้ แต่ยังรวมถึงส่วนประกอบหลักทั้งหมดจากแบรนด์ที่มีชื่อเสียงทั้งในประเทศและต่างประเทศ
โดยเฉพาะอย่างยิ่ง เราใช้ซอฟต์แวร์ตัด CNC เลเซอร์ CNC ระดับมืออาชีพของ Shanghai CYPCUT สำหรับระบบควบคุมไฟฟ้าระบบเลเซอร์ CNC แบบพิเศษนี้มีข้อดีของการผสานรวมสูง ความแม่นยำในการควบคุมที่ดีขึ้น และการทำงานที่เสถียรยิ่งขึ้น ดังนั้นจึงสามารถตอบสนองความต้องการของการตัดได้แผ่นเหล็กคาร์บอน,แผ่นเหล็กสแตนเลส โลหะผสมอลูมิเนียม โลหะผสมทองแดง และวัสดุอื่น ๆ

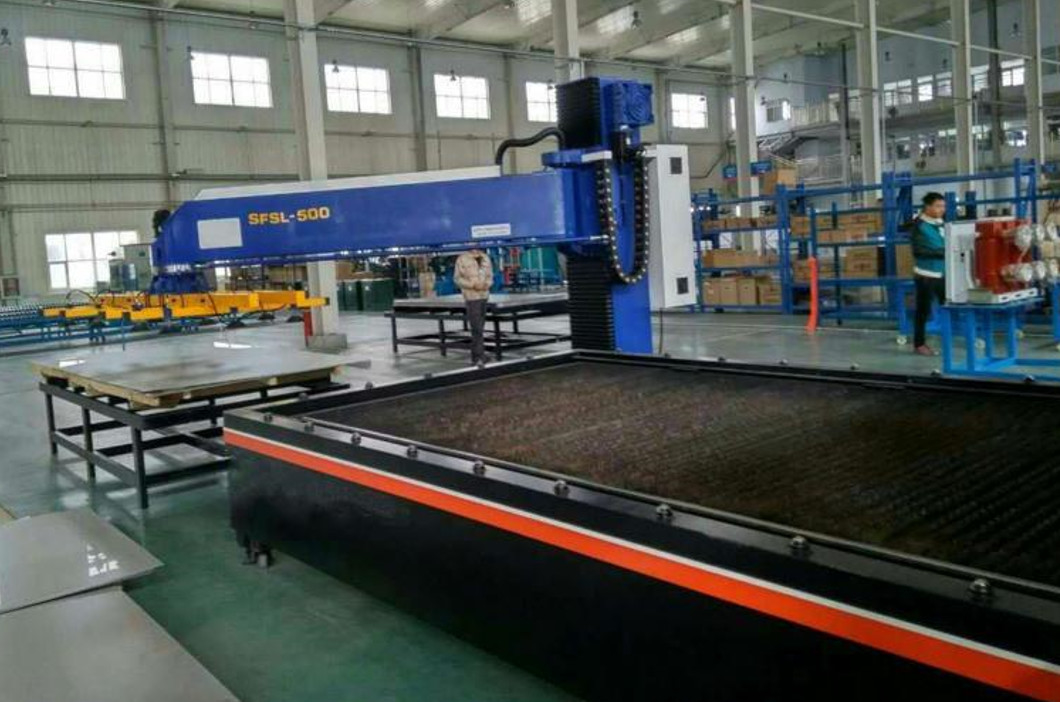

เพื่อลดพนักงาน ลดภาระงาน และปรับปรุงประสิทธิภาพการทำงาน ชุดหุ่นยนต์ป้อนอัตโนมัติจะถูกเพิ่มในเครื่องตัดเลเซอร์ด้วยโปรแกรมที่ตั้งไว้ล่วงหน้าและการทำงานหลักเพียงปุ่มเดียว แผ่นงานจะถูกดูดและเคลื่อนย้ายโดยอัตโนมัติจากโต๊ะวางซ้อนไปยังแท่นตัด
โครงสร้างและคุณสมบัติของเครื่อง
โครงสร้างเครื่อง
เครื่องตัดเลเซอร์ประกอบด้วยเตียง โต๊ะทำงาน คานขวาง ที่นั่งแบบเลื่อน ระบบปฏิบัติการ CNC ระบบควบคุมไฟฟ้า ระบบทำความเย็น ระบบนิวแมติก ระบบกำจัดตะกรัน ระบบกำจัดฝุ่น หุ่นยนต์โหลดอัตโนมัติ และอื่นๆ
คุณสมบัติหลักของเครื่อง
1. ระบบปฏิบัติการที่ใช้งานง่าย CYPCUT,พอร์ต USB และบรอดแบนด์;
2. ซอฟต์แวร์การเขียนโปรแกรม Cypcut และฟังก์ชั่นการซ้อนอัตโนมัติ
3. แกน X,Y,Z ทั้งหมดเซอร์โวไฟฟ้ากระแสสลับคนขับ และ มอเตอร์;
4. ซอฟต์แวร์ CAD/CAM พร้อมฟังก์ชันการซ้อนอันทรงพลังและฟังก์ชันการตัดแบบแบ่งขอบ
5. พื้นผิวตอบสนองอย่างรวดเร็ว
6. ฟังก์ชั่นการดึงกลับของการตัดที่ใช้งานง่าย
7. การปรับแนวเส้นตรง / วงกลมอาร์คและฟังก์ชั่นการชดเชย kerf;
8. เครื่องทำน้ำเย็นให้ความมั่นใจเส้นทางแสงเลเซอร์ใช้งานได้ปกติและมั่นคง
9. หุ่นยนต์ป้อนกระดาษอัตโนมัติป้อนแผ่นจากแท่นปักหลักไปยังแท่นตัดแทนคน
10. อุปกรณ์กำจัดฝุ่นระบายอากาศปกป้องสภาพแวดล้อมการทำงานจากการตัดการปล่อยและไอโลหะ
11. อุปกรณ์กำจัดฝุ่นเพื่อความสะดวกในการกำจัดตะกรัน
ส่วนประกอบหลักและแบรนด์
| ชื่อ | คำอธิบายสั้น ๆ | แบรนด์ของประเทศ |
| ระบบออปติคัล | RAYCUS/IPG | MAX/RAYCUS/IPG |
| แหล่งจ่ายไฟเลเซอร์ | 1kw/1.5kw/2kw/3kw/6kw | MAX/RAYCUS/IPG |
| หัวตัดออโต้โฟกัส | หัวตัดออโตโฟกัสพิเศษสำหรับใยแก้วนำแสง | WSX/Raytools/Precitec |
| ระบบระบายความร้อนโดยเฉพาะ | ระบบหมุนเวียนคู่, ท่อไทเทเนียมแลกเปลี่ยนความร้อน, สัญญาณเตือนอุณหภูมิเกิน, ป้องกันการไหล | หวู่ฮั่นฮั่นลี่/Tongfei |
| ระบบส่งกำลังเครื่องกล |
Taiwan Hiwin รถไฟความเร็วสูงความเที่ยงตรงสูง ไต้หวัน YYC แร็คแอนด์พิเนียน |
ไต้หวัน Hiwin ไต้หวัน YYC HERION |
| ระบบลดความเร็ว | ตัวลดหน้าแปลน |
ชิมปู ประเทศญี่ปุ่น มอเตอร์ |
| วาล์วสัดส่วน | SMC | ญี่ปุ่น |
| งานติดตั้งระบบไฟฟ้า | ชไนเดอร์ | ฝรั่งเศส |
| ระบบเซ็นเซอร์ติดตาม | การเหนี่ยวนำอัตโนมัติที่มีความแม่นยำสูง ความแม่นยำ 0.1 mm | เซี่ยงไฮ้ CYPCUT |
| อุปกรณ์ปล่อยตะกรัน | มาตรฐาน | PSL |
| ระบบคอมพิวเตอร์ | PC อุตสาหกรรมพิเศษสำหรับเลเซอร์ | หยานเซียงไต้หวัน |
| X-AXIS | เซอร์โวยูนิต | ฟูจิ/เดลต้า/ยาสกาวะ |
| แกน Y | เซอร์โวยูนิต | ฟูจิ/เดลต้า/ยาสกาวะ |
| Z-AXIS | เซอร์โวยูนิต | ฟูจิ/เดลต้า/ยาสกาวะ |
| กำลังโหลดแกน | สองหน่วยเซอร์โว | ไบเกล่า |
| ซอฟต์แวร์ตัด | ซอฟต์แวร์ตัด CNC ระดับมืออาชีพ | เซี่ยงไฮ้ CYPCUT |
| ซอฟต์แวร์ทำรัง | CYPNEST (ไม่บังคับ) | เซี่ยงไฮ้ FSCUT |
| บัตร I/O | 32 คะแนน | FSCUT |
| ตัวควบคุมแรงดันไฟฟ้า | 30KVA | จีน |
| เครื่องตัด | โครงสำหรับตั้งสิ่งของที่แม่นยำ | PSL |
พารามิเตอร์เทคโนโลยีหลัก
| ชื่อ | เครื่องตัดไฟเบอร์เลเซอร์ CNC | |
| แหล่งกำเนิดแสงเลเซอร์ | RAYCUS/IPG/MAX | |
| BPP,mm*mrad | 1.27 | |
| ความยาวคลื่นเลเซอร์ | 1070nm | |
|
|
||
| ความเร็วตัดสูงสุด | 100m / นาที (ตามวัสดุ) |
| แม็กซ์อัตราเร่ง | 1.0G |
| ความไม่แน่นอนของพลังงาน | ≤2% |
| รูปแบบกราฟิกที่รองรับ | CAD,ซอฟต์แวร์ CorelDraw,DXF/DWG/PLT |
| พื้นที่ตัด | 3000×1500mm |
| แกน X เดินทาง | 3050mm |
| แกน Y เดินทาง | 1530mm |
| แกน Z เดินทาง | 120mm |
| ความถูกต้องของตำแหน่งใหม่ | ±0.03mm/m |
| ความแม่นยำของตำแหน่งแกน X/Y | ±0.05mm/m |
| แม็กซ์น้ำหนักบรรทุกของโต๊ะทำงาน | 500KG |
| แม็กซ์โหลดน้ำหนักของ Robot | 500KG |
| พลังของเครื่อง | 350V-420V/50Hz |
| น้ำหนักเครื่อง | 3000kg |
| น้ำหนักของหุ่นยนต์กำลังโหลด | 1200กก. |
| ขนาด | 4500x2300x1600mm |
