รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | ตารางแลกเปลี่ยน CNC ไฟเบอร์เลเซอร์เครื่องตัดแผ่นโลหะ | เงื่อนไข: | ใหม่ |
|---|---|---|---|
| แอปพลิเคชัน: | การแปรรูปโลหะแผ่นอุตสาหกรรม, การตัดด้วยเลเซอร์แผ่นโลหะ, การแกะสลักด้วยเลเซอร์ | คำสำคัญ: | ตารางแลกเปลี่ยนแผ่นโลหะ เครื่องตัดเลเซอร์, โต๊ะแลกเปลี่ยนเครื่องตัดด้วยเลเซอร์ |
| การทำงาน: | การตัดวัสดุโลหะ การตัดและการแกะสลัก | ควบคุม: | ระบบควบคุม CNC CYPCUT |
| รองรับรูปแบบกราฟิก: | AI, DXF, PLT, DST, CAD | พลังเลเซอร์: | 2000W / 3000W/ 4000W/ 6000W/ 8000W /10000W |
| พื้นที่ตัด: | โต๊ะแลกเปลี่ยนคู่ 6000x2000mm | แหล่งเลเซอร์: | ไอพีจี, เรย์คัส, แม็กซ์ |
| ขับรถ: | X,Y,Z เซอร์โวมอเตอร์ทั้งหมด | ซอฟต์แวร์ควบคุม: | ตัดอัตโนมัติ Cypcut, Cypnest ซ้อนอัตโนมัติ |
| ซอฟต์แวร์ทำรัง: | FSCUT CYPNEST | พื้นที่ทำงาน: | 1500mmx3000mm/ 2000mmX4000mm / 2000mmmX6000mm |
| ระบบขับเคลื่อน: | เซอร์โวขับ Yaskawa/Fuji/Delta | ไฟฟ้า: | Schneider France, Siemens หรือ ABB |
| โหมดทำความเย็น: | เครื่องทำน้ำเย็น, ระบบระบายความร้อนด้วยน้ำและป้องกัน, เครื่องทำน้ำเย็นอุตสาหกรรม | ตัดความหนา: | วัสดุ เหล็กกล้าคาร์บอน 0-25 มม. เหล็กกล้าไร้สนิม 0-12 มม |
| สี: | มาตรฐานสีแดง + สีขาวหรือ Customized | การซ่อมบำรุง: | การวินิจฉัยและการตรวจจับออนไลน์จากระยะไกล |
| ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ | การรับประกัน: | 2 ปี |
| ได้รับการรับรอง: | CE, ISO,SGS,CCC | ||
| แสงสูง: | เครื่องตัดไฟเบอร์เลเซอร์ 4000w,เครื่องตัดไฟเบอร์เลเซอร์ 3000w,เครื่องตัดไฟเบอร์เลเซอร์ 6000w |
||

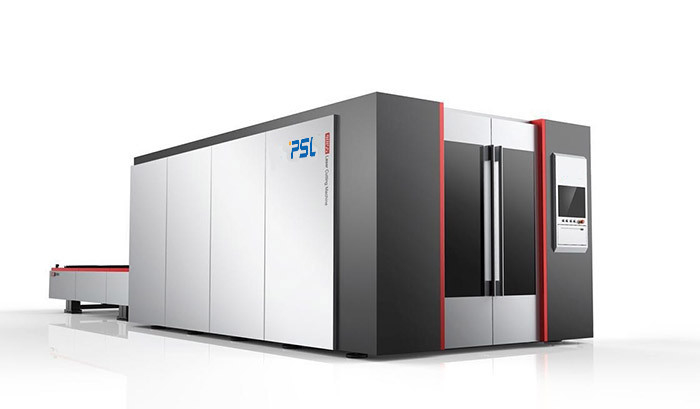

เครื่องตัดเลเซอร์ไฟเบอร์ซีเอ็นซีโต๊ะแลกเปลี่ยนคู่แบบปิด 1000W-30000W
แนะนำสั้น ๆ ของเครื่องตัดไฟเบอร์เลเซอร์,
GF6020plus series เครื่องตัดไฟเบอร์เลเซอร์ CNC เป็นผลิตภัณฑ์ที่ผลิตโดยบริษัทของเราตามมาตรฐานการส่งออกระหว่างประเทศชุดผลิตภัณฑ์นี้เป็นรุ่นที่ต้องการในอุตสาหกรรมแปรรูปวัสดุโลหะ ด้วยความสามารถในการตัดที่แข็งแกร่ง ความเร็วในการตัด "บิน" ความเสถียรสูงเป็นพิเศษ การประมวลผลคุณภาพสูง ต้นทุนการดำเนินงานต่ำมาก และการปรับตัวสูงพิเศษ
ผลิตภัณฑ์นี้ใช้โครงสร้างไดรฟ์คู่โครงสำหรับตั้งสิ่งของซึ่งมีลักษณะของโครงสร้างที่มั่นคง ความแข็งแกร่งที่ดีและความเร็วสูงความเร็วในการวางตำแหน่งของแกนเดี่ยว X และ Y สามารถเข้าถึงได้มากกว่า 100m / นาทีในเวลาเดียวกัน การเร่งความเร็วของไดรฟ์คู่ทำให้การเร่งความเร็วสูงสุดของแกนเดี่ยว X และ Y สูงถึง 1.2G
เตียงผลิตภัณฑ์เป็นโครงสร้างเชื่อมแบบบูรณาการ ซึ่งผ่านการบำบัดมาแล้วหลายครั้ง และมีข้อดีของการตอบสนองแบบไดนามิกที่ดีในแง่ของการส่งสัญญาณ มีการติดตั้งกลไกการส่งกำลังที่มีความแม่นยำสูงและมีประสิทธิภาพสูง เช่น รางนำเชิงเส้นที่มีความแม่นยำสูง ตัวลดขนาดที่มีความแม่นยำสูงและชิ้นส่วนรวมของเฟือง ตะแกรงเจียร และอื่นๆ ที่มีความแข็งแกร่งที่ดีและมีความแม่นยำสูง รับรองการทำงานของอุปกรณ์ที่มีความแม่นยำสูงในระยะยาว
ผลิตภัณฑ์นี้ใช้ไฟเบอร์เลเซอร์ที่พัฒนาขึ้นเองและมีความสามารถในการตัดและประสิทธิภาพที่แข็งแกร่งเป็นเครื่องตัดเลเซอร์ไฟเบอร์ไฮเทคระดับไฮเอนด์ที่รวมการตัดด้วยเลเซอร์ เครื่องจักรที่มีความแม่นยำ เทคโนโลยีการควบคุมเชิงตัวเลข และเทคโนโลยีขั้นสูงอื่นๆ
อุตสาหกรรมแอพพลิเคชั่น
เครื่องตัดไฟเบอร์เลเซอร์ใช้กันอย่างแพร่หลายในการทำตัวอักษรโลหะ, เครื่องครัว, จดหมายโฆษณา, การแปรรูปโลหะแผ่น, ส่วนประกอบโลหะและชิ้นส่วน, เครื่องเหล็ก, แชสซี, การประมวลผลชั้นวางและตู้, งานฝีมือโลหะ, เครื่องศิลปะโลหะ, การตัดแผงลิฟต์, ฮาร์ดแวร์, ชิ้นส่วนรถยนต์, ชิ้นส่วนอิเล็กทรอนิกส์ , ป้ายชื่อ ฯลฯ...
วัสดุที่ใช้ได้
อุปกรณ์ตัดไฟเบอร์เลเซอร์เหมาะสำหรับงานตัดโลหะด้วยแผ่น Stainless Steel , Mild/Carbon Steel Plate , Alloy Steel Plate , Spring Steel Sheet , แผ่นกัลวาไนซ์,แผ่นอลูมิเนียม,แผ่นทองแดง/ทองแดง แผ่นทอง แผ่นเงิน แผ่นไทเทเนียม แผ่นโลหะ/แผ่น ฯลฯ...
ฟังก์ชั่นพิเศษของเครื่องตัดเลเซอร์ใยแก้วนำแสง,
1. การเคลื่อนไหวแบบก้าวกระโดด
การเคลื่อนที่แบบก้าวกระโดดช่วยเพิ่มประสิทธิภาพการตัด
2. ความสูงตอบสนองอย่างรวดเร็วตาม
ระบบติดตามที่มีความไวสูงช่วยให้แน่ใจว่าหัวฉีดจะไม่สัมผัสกับวัสดุแปรรูปในกระบวนการตัดด้วยความเร็วสูง
3. การปรับความลาดเอียงของพลังงานเลเซอร์ตอบสนองความเร็วสูง
มั่นใจในคุณภาพการตัดของมุมและมุมที่คม
4. การเจาะปรับความลาดชัน
สามารถตั้งค่าฟังก์ชันการปรับความลาดเอียงของการเจาะด้วยเลเซอร์เพื่อปรับปรุงคุณภาพการเจาะได้
5. พลาดการตัดกลับ
ผู้ปฏิบัติงานสามารถกลับมาได้ทันเวลาเมื่อพบการตัดที่ขาดหายไปเพื่อให้แน่ใจว่าชิ้นงานมีความสมบูรณ์
6. กลึงได้ทุกตำแหน่ง
อนุญาตให้เริ่มการตัดเฉือนย้อนกลับที่ตำแหน่งใดก็ได้บนภาพวาดการตัดเฉือน
7. ความต่อเนื่องของเบรกพอยต์
ช่วยให้สามารถเริ่มต้นการประมวลผลใหม่ได้อย่างรวดเร็วจากสถานที่ที่ถูกขัดจังหวะในกรณีที่เกิดการหยุดชะงักโดยไม่ได้ตั้งใจหรือหยุดการประมวลผล
8. การชดเชยการแก้ไข
ฟังก์ชั่นการแก้ไขเชิงเส้น / วงกลมและการชดเชย slotting เพื่อให้แน่ใจว่าอัตราผลิตภัณฑ์สำเร็จรูปของชิ้นงานตัด
9. การขุดเจาะเครื่องบิน
ในกระบวนการตัดแผ่นบาง ๆ ไม่มีการหยุดซึ่งช่วยปรับปรุงประสิทธิภาพการตัดได้อย่างมาก
10. การมาร์กด้วยเลเซอร์แบบทึบ
บนแผ่นตัด สามารถทำเครื่องหมายหลังจากตัด ซึ่งสะดวกสำหรับการจัดการการผลิต
11. ค้นหาขอบอัตโนมัติ / ตรวจจับขอบ
มันสามารถคำนวณมุมที่รวมไว้ระหว่างพิกัดเพลตและเครื่องมือกล และประมวลผลเพลตในระบบพิกัดการหมุน ขจัดกระบวนการดั้งเดิมของการปรับเทียบเพลทสามารถวางหัวตัดไว้ที่ตำแหน่งขอบที่เหมาะสมของเพลท และสามารถตรวจจับตำแหน่งและทิศทางได้โดยอัตโนมัติ เพื่อให้ผู้ปฏิบัติงานสามารถปรับตามเพลตได้โดยอัตโนมัติ
12. การแสดง / แก้ไขกราฟิกที่ทรงพลัง
การตรวจสอบเส้นทางการตัดแบบออนไลน์สามารถวาดกราฟิกการตัดเฉือนอย่างง่ายและทำการปรับเปลี่ยนกราฟิกอย่างง่าย
พารามิเตอร์เทคโนโลยีหลัก
| ชื่อเครื่อง | เครื่องตัดไฟเบอร์เลเซอร์ CNC ตารางแลกเปลี่ยน | |
| แบบอย่าง | GF6020-6000W | |
| พลังของเลเซอร์ | 6000w | |
| แหล่งกำเนิดแสงเลเซอร์ | MAX/RAYCUS/IPG | |
| ความยาวคลื่นเลเซอร์ | 1070nm | |
|
ความหนาของการตัดสูงสุด |
เหล็กกล้าคาร์บอน(O2) | 22mm-25mm |
| สแตนเลส(N2) | 12mm-15mm | |
| แผ่นอลูมิเนียม | 8mm-10mm | |
| แผ่นทองเหลือง | 6mm | |
| ความเร็วตัดสูงสุด | 100-140 เมตร/นาที (ตามวัสดุ) |
| แม็กซ์อัตราเร่ง | 1.2G |
| ความไม่แน่นอนของพลังงาน | ≤2% |
| รูปแบบกราฟิกที่รองรับ | CAD,ซอฟต์แวร์ CorelDraw,DXF/DWG/PLT |
| พื้นที่ตัด | 6000×2000 |
| แกน X เดินทาง | 6000 |
| แกน Y เดินทาง | 2000mm |
| แกน Z เดินทาง | 250mm |
| ความถูกต้องของตำแหน่งใหม่ | ±0.03mm/m |
| ความแม่นยำของตำแหน่งแกน X/Y | ±0.03mm/m |
| แม็กซ์น้ำหนักบรรทุกของโต๊ะทำงาน | 2500KG |
| พลังของเครื่อง | 350V-420V/50Hz |
| น้ำหนักเครื่อง | 11500kg |
| ขนาด | 14600x3550x2600mm |
องค์ประกอบหลัก,
| ชื่อ | คำอธิบายสั้น ๆ | แบรนด์ของประเทศ |
| ไฟเบอร์เลเซอร์ | IPG2000W | MAX/RAYCUS/IPG |
| ระบบออปติคัล | RAYCUS/IPG | MAX/RAYCUS/IPG |
| หัวตัดออโต้โฟกัส | หัวตัดพิเศษสำหรับใยแก้วนำแสง | WSX/Raytools/Precitec |
| ระบบระบายความร้อนโดยเฉพาะ | ระบบหมุนเวียนคู่, ท่อไทเทเนียมแลกเปลี่ยนความร้อน, สัญญาณเตือนอุณหภูมิเกิน, ป้องกันการไหล | หวู่ฮั่นฮั่นลี่/Tongfei |
| ระบบส่งกำลังเครื่องกล |
Taiwan Hiwin รถไฟความเร็วสูงความเที่ยงตรงสูง ไต้หวัน YYC แร็คแอนด์พิเนียน (เกลียว) |
ไต้หวัน Hiwin ไต้หวัน YYC |
| ระบบลดความเร็ว | INNOWELLE-FIEDLER/อัลฟ่า | เยอรมนี |
| วาล์วสัดส่วน | SMC | ญี่ปุ่น |
| งานติดตั้งระบบไฟฟ้า | ชไนเดอร์/ABB | ฝรั่งเศส |
| ระบบเซ็นเซอร์ติดตาม | การเหนี่ยวนำอัตโนมัติที่มีความแม่นยำสูง ความแม่นยำ 0.1 mm | เซี่ยงไฮ้ CYPCUT |
| ระบบคอมพิวเตอร์ | PC อุตสาหกรรมพิเศษสำหรับเลเซอร์ | หยานเซียงไต้หวัน |
| X-AXIS | เซอร์โวยูนิต |
ยาสกาว่า/ฟูจิ ประเทศญี่ปุ่น เดลต้า ไต้หวัน |
| แกน Y |
เซอร์โวยูนิต |
ยาสกาว่า/ฟูจิ ประเทศญี่ปุ่น เดลต้า ไต้หวัน |
| Z-AXIS | เซอร์โวยูนิต |
ยาสกาว่า/ฟูจิ ประเทศญี่ปุ่น เดลต้า ไต้หวัน |
| ซอฟต์แวร์ตัด | ซอฟต์แวร์ตัด CNC ระดับมืออาชีพ | เซี่ยงไฮ้ CYPCUT |
| ซอฟต์แวร์ทำรัง | CypNest | เซี่ยงไฮ้ FSCUT |
| บัตร I/O | 32 คะแนน | CYPCUT |
| ตัวควบคุมแรงดันไฟฟ้า | ไม่จำเป็น | จีน |
| เครื่องตัด |
โครงสำหรับตั้งสิ่งของที่แม่นยำ โต๊ะแลกเงิน |
ผู้ผลิต |
| ตัวควบคุมแหล่งจ่ายไฟ | ผู้ผลิต |
