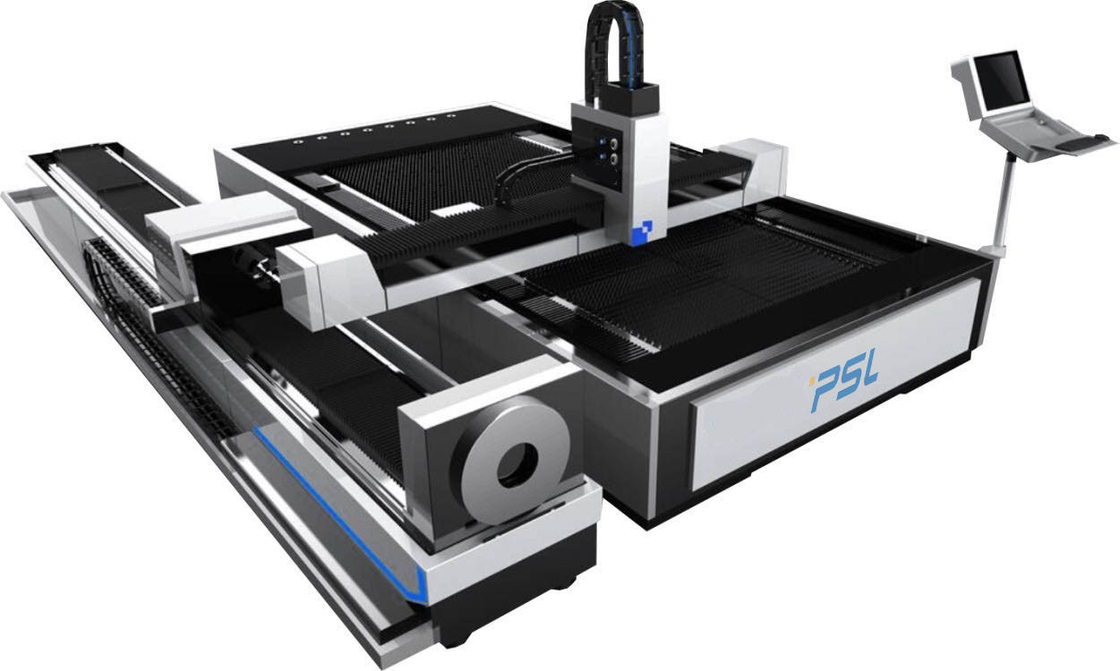

เครื่องตัดท่อไฟเบอร์เลเซอร์ Cnc แผ่นโลหะเครื่องตัดเลเซอร์ Cnc 2000w

เครื่องตัดเลเซอร์แบบรวมแผ่นโลหะและท่อ CNC CNC เครื่องตัดไฟเบอร์เลเซอร์แบบโต๊ะเดียว

ลักษณะทางเทคนิคหลัก

อุตสาหกรรมที่ใช้บังคับ:

เครื่องจักรนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การตกแต่งโฆษณา เครื่องครัว เครื่องจักรทางวิศวกรรม เหล็กและเหล็กกล้า รถยนต์ โครงแผ่นโลหะ การผลิตท่อโลหะ การผลิตเครื่องปรับอากาศ การตัดแผ่นโลหะ/ท่อ ฯลฯ

วัสดุที่ใช้บังคับ:

แผ่นเหล็กคาร์บอนและท่อ/ท่อ: 0-12 มม.

สแตนเลสแผ่นและท่อ/ท่อ: 0-6 มม.

แผ่นอลูมิเนียมและท่อ/ท่อ: 0-4mm

มืออาชีพใช้ในการตัดโลหะแผ่นบาง แผ่นโลหะผสมอลูมิเนียม/ท่อ แผ่นสังกะสี/ท่อ แผ่นอิเล็กโทรไลต์ เหล็กซิลิกอน โลหะผสมไททาเนียม แผ่นสังกะสีอลูมิเนียม และโลหะอื่น ๆ

โครงสร้างเครื่อง,

ตัวเครื่องประกอบด้วย เตียง, โต๊ะทำงาน, คาน, ที่นั่งเลื่อน, แรม, ระบบทำความเย็น, ระบบนิวแมติก, ระบบกำจัดตะกรัน, ระบบกำจัดฝุ่น, แผ่นรองรับและส่วนประกอบอื่นๆ

1.1.เตียงเครื่อง

เตียงเครื่องจักรใช้โครงสร้างการเชื่อมแบบบูรณาการ การบำบัดด้วยการชุบแข็งด้วยอุณหภูมิสูง และการบำบัดอายุด้วยการสั่นสะเทือนมีความแข็งแกร่งที่ดีและมีความแม่นยำสูง และสามารถใช้งานได้นานโดยไม่มีการเสียรูป

1.2.โต๊ะทำงานคงที่

เครื่องใช้โครงสร้างโครงสำหรับตั้งสิ่งของ ไต้หวัน YYC ความเร็วสูงแบบแร็คแอนด์พิเนียน (Herion) ไดรฟ์สองด้านและรางนำเชิงเส้นที่มีความแม่นยำสูงพร้อมระบบส่งกำลังที่เสถียรและความแม่นยำสูง

เฟรมหลักของโต๊ะทำงานแบบตายตัว: ใช้กระบวนการดัดทั้งหมดของแผ่นหนาพิเศษ จากนั้นจึงทำการเชื่อมทั้งหมด เพื่อให้สามารถรับน้ำหนักได้มาก

1.3.อุปกรณ์ตัดท่อ/ท่อ

หัวจับอัตโนมัติ

   หัวจับอัตโนมัติแบบใช้ลมสามารถยึดท่อกลม ท่อสี่เหลี่ยม และท่อรูปวงรีได้อย่างรวดเร็ว

เทคโนโลยีหัวจับที่จดสิทธิบัตรแล้วมีสี่กรงเล็บสำหรับการตั้งศูนย์อัตโนมัติ ซึ่งสามารถรองรับท่อกลม ท่อสี่เหลี่ยม และท่อรูปวงรี ท่อกลมและวัสดุอื่นๆ ใช้ฟังก์ชันจับยึดศูนย์กลางโดยอัตโนมัติ

การออกแบบหัวจับแบบบางสามารถเข้าไปด้านในของหัวจับแบบตายตัวได้อย่างง่ายดายเพื่อให้ทราบถึงการตัดหาง

จับยึด

       หัวจับแบบตายตัวใช้ก้ามปูสี่ตัวเพื่อยึดท่อ และปลายก้ามปูมีกลไกแบบลูกกลิ้ง และสามารถยึดและจัดกึ่งกลางได้อย่างรวดเร็ว

หัวจับมีตัวขับเซอร์โวมอเตอร์และหัวจับแบบเคลื่อนย้ายได้ โดยทั้งสองสามารถหมุนวนได้พร้อมกัน ซึ่งสามารถหมุนการตัดท่อได้อย่างรวดเร็วโดยไม่ผิดเพี้ยนของท่อ

1.4.ครอสบีม

คานขวางถูกเชื่อมโดยรวมหลังจากการดับที่อุณหภูมิสูงและอายุการสั่นสะท้านถึงสองครั้ง ครอสบีมจะเกิดขึ้นจากการประมวลผลที่มีความแม่นยำสูง โดยมีความแข็งแกร่งที่ดี ความแข็งแรงสูง และประสิทธิภาพไดนามิก

   คานขวางที่ยาวขึ้น (แกน Y) เพื่อแปรรูปและตัดท่อ

1.5.การควบคุมการเคลื่อนที่ของแกน X, Y, Z

แกน X, Y และแกน Z ใช้เซอร์โวมอเตอร์แรงบิดสูง ที่มีความแม่นยำสูง ความเร็วสูง แรงบิดขนาดใหญ่ ความเฉื่อยขนาดใหญ่ ประสิทธิภาพที่มั่นคงและทนทานช่วยให้มั่นใจได้ถึงความเร็วสูงและความเร่งของเครื่องทั้งหมด

1.6.ระบบระบายของเสีย

ส่วนล่างของเตียงมีรถเข็นซึ่งสามารถเก็บขยะในกระบวนการผลิตและชิ้นส่วนขนาดเล็กได้

1.7.ระบบกำจัดฝุ่น

FCL3015 โต๊ะทำงานเครื่องตัดเลเซอร์ CNC มีระบบกำจัดฝุ่นแบบพาร์ติชั่นพิเศษ ซึ่งใช้ในการกำจัดฝุ่น ก๊าซเสีย และสารอื่น ๆ ในกระบวนการผลิต เพื่อให้สภาพแวดล้อมการทำงานสะดวกสบาย

องค์ประกอบหลัก,

พารามิเตอร์เทคโนโลยีหลัก
