| แสงสูง: | เครื่องรีดแผ่นไฮดรอลิก,เครื่องรีดแผ่นดัด,เครื่องรีดแผ่นอัตโนมัติ |
||
|---|---|---|---|

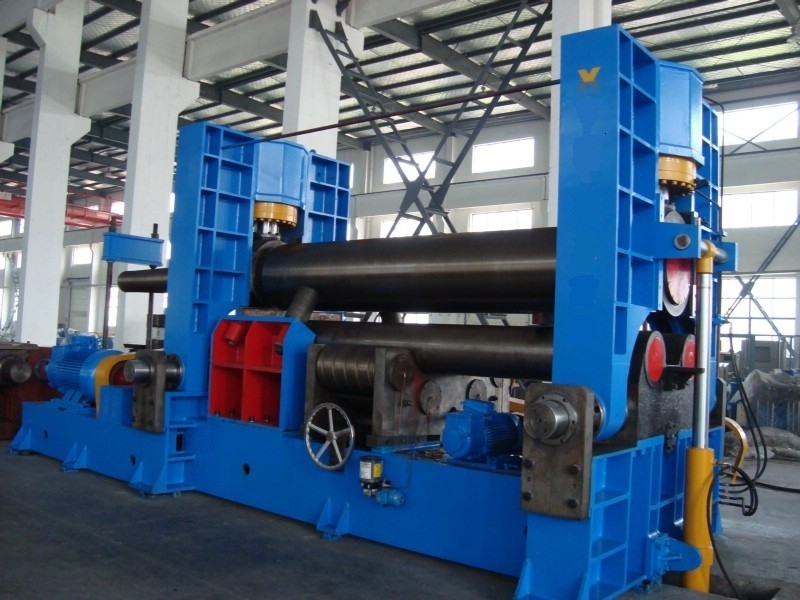

เครื่องรีดเพลท CNC ไฮดรอลิคยูนิเวอร์แซล 3 ลูกกลิ้ง
คำอธิบายของเครื่องรีดแผ่นนี้
เครื่องนี้เป็นเครื่องดัดแบบ 3 ลูกกลิ้งแบบไฮดรอลิกซึ่งใช้สำหรับรีดแผ่นให้เป็นรูปทรงกระบอกในการโค้งงอล่วงหน้าแม้ว่าลูกกลิ้งด้านบนจะเคลื่อนที่ในแนวนอนมีการกระจัดสัมพัทธ์กับลูกกลิ้งล่างมอเตอร์และตัวลดจะขับลูกกลิ้งล่างสองตัวเมื่อทำการปัดเศษเนื่องจากความสูงของลูกกลิ้งด้านล่างคงที่ จึงสะดวกในการป้อนและใช้งานชั้นวางท็อปปิ้งเป็นแบบไฮดรอลิค
ข้อมูลทางเทคนิค,
| ความกว้างสูงสุดของม้วนกระดาน | W11S-25x3000 |
| ความยาวของม้วนทำงาน | 3000มม |
| ความหนาสูงสุดของแผ่น |
25 มม. (ขีดจำกัดการให้ผลผลิตของแผ่นเหล็ก 245Mpa) 20 มม. (แผ่นสแตนเลส) |
| สูงสุดความหนาของการดัดก่อน |
20 มม. (ขีดจำกัดการให้ผลผลิตของแผ่นเหล็ก 245Mpa) 16 มม. (แผ่นสแตนเลส) |
| เส้นผ่านศูนย์กลางม้วนขึ้น | Φ410mm |
| เส้นผ่านศูนย์กลางม้วนลง | Φ235mm |
| ระยะห่างระหว่างลูกกลิ้งลงสองอัน | 380มม |
| ขับเร็ว | 4.5 ม./นาที |
| มอเตอร์หลัก | 30KW |
| มอเตอร์ไฮดรอลิค | 11KW |
| ย้ายมอเตอร์ | 4KW |
| ขนาด | 5850*1950*2150มม |
| น้ำหนัก | 16500กก |
| บมจ | ออมรอน |
| ระบบไฮดรอลิค | ยูเก็น, ญี่ปุ่น |
| องค์ประกอบไฟฟ้า | ซีเมนส์, เยอรมัน |
หน้าที่ของเครื่องรีดอเนกประสงค์ลูกกลิ้งบน
ลักษณะสำคัญ
ข้อมูลจำเพาะของซีรีส์ W11S,
|
เฉพาะ ไอซิ่ง |
ในม้วน ปธน แน่นอน |
สูงสุด imum t ความหยาบกร้าน |
โบ อาร์ดรวม ผ่อนปรน เมตร) |
เดอะ ม้วนขนาดเส้นผ่าศูนย์กลาง เมตร เมตร) |
ยกเลิก เดอร์ เดอะ ม้วนขนาดเส้นผ่าศูนย์กลาง เมตร เมตร) |
ระยะกึ่งกลาง (มม.) |
มอเตอร์ (กิโลวัตต์) | |||
|
จบอย่างนั้น ง เมตร) |
ซี กลาง เมตร) |
ดร กำลัง |
การใช้น้ำมัน |
โม การใช้น้ำดี |
||||||
| W11S -15*2000 | 75 | 12 | 15 | 2543 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14*2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -1913*3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -17*2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -15*3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20*2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18*3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
| W11S -30*3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
| W11S -28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
| W11S -25*4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
| W11S -36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40*2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35*3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30*4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
