รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เครื่องตัดไฟเบอร์เลเซอร์, เครื่องตัดเลเซอร์สแตนเลส 3 มม. | เงื่อนไข: | ใหม่ |
|---|---|---|---|
| ตัวหลัก: | โครงสร้างเหล็กแผ่นเชื่อม | ควบคุม: | ระบบควบคุม Cypcut CNC |
| ขับรถ: | X,Y,Z เซอร์โวมอเตอร์ทั้งหมด | การซ่อมบำรุง: | การวินิจฉัยและการตรวจจับออนไลน์จากระยะไกล |
| ซอฟต์แวร์ควบคุม: | Cypcut, Cypnest | คำสำคัญ: | เครื่องตัดแผ่นโลหะด้วยเลเซอร์,เครื่องตัดด้วยเลเซอร์ |
| แหล่งเลเซอร์: | ไอพีจี, เรย์คัส, แม็กซ์ | โหมดทำความเย็น: | เครื่องทำน้ำเย็น, ระบบระบายความร้อนด้วยน้ำและป้องกัน, เครื่องทำน้ำเย็นอุตสาหกรรม |
| รองรับรูปแบบกราฟิก: | AI, DXF, PLT, DST, CAD | สี: | สีมาตรฐานหรือกำหนดเอง |
| แอปพลิเคชัน: | ตัดด้วยเลเซอร์, แกะสลักด้วยเลเซอร์ | การทำงาน: | การตัดวัสดุโลหะ การตัดและการแกะสลัก |
| ตัดความหนา: | วัสดุ เหล็กกล้าคาร์บอน 0-10 มม. เหล็กกล้าไร้สนิม 0-5 มม | พื้นที่ทำงาน: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| พลังเลเซอร์: | 500W / 1000W / 2000W / 3000W | พื้นที่ตัด: | L3000mm*W1500mm |
| ระบบขับเคลื่อน: | ระบบเซอร์โวยาสุคาว่า | ได้รับการรับรอง: | ISO,SGS,CCC |
| การรับประกัน: | 2 ปี 3 ปี | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ |
| แสงสูง: | เครื่องตัดไฟเบอร์เลเซอร์ 1000w,เครื่องตัดแผ่น CNC ms,แผ่นเหล็กตัด CNC |
||

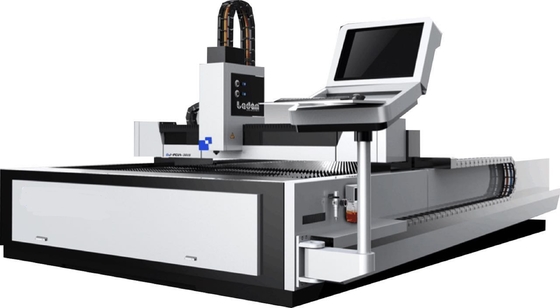

เครื่องตัดแผ่นไฟเบอร์เลเซอร์แบบตั้งโต๊ะ CNC
ลักษณะทางเทคนิคหลัก
1. ด้วยซอฟต์แวร์ระดับมืออาชีพ คุณสามารถออกแบบตัวเลขหรือคำทุกประเภทสำหรับการประมวลผลแบบเรียลไทม์ ซึ่งมีความยืดหยุ่น ใช้งานง่าย และสะดวก
2. ใช้การเชื่อมแผงเหล็กโครงสร้างคาร์บอน, รังผึ้งเช่นโครงสร้างเสริมกรง, กระบวนการหลอมบรรเทาความเครียดที่อุณหภูมิสูง 600 °, การใช้งานในระยะยาวโดยไม่มีการเสียรูป
พารามิเตอร์เทคโนโลยีหลัก
| ชื่อ | เครื่องตัดไฟเบอร์เลเซอร์ | |
| แบบอย่าง | FCL3015-1000W | |
| พลังของเลเซอร์ | 1000w | |
| แหล่งกำเนิดแสงเลเซอร์ | RAYCUS/IPG | |
| BPP,mm*mrad | 1.27 | |
| ความยาวคลื่นเลเซอร์ | 1070nm | |
|
ความหนาของการตัดสูงสุด |
เหล็กกล้าคาร์บอน(O2) | 8mm-10mm |
| สแตนเลส(N2) | 4mm-5mm | |
| แผ่นอลูมิเนียม | 2mm-3mm | |
| แผ่นทองเหลือง | 2mm | |
| ความเร็วตัดสูงสุด | 60-80m / นาที (ตามวัสดุ) |
| แม็กซ์อัตราเร่ง | 1.0G |
| ความไม่แน่นอนของพลังงาน | ≤2% |
| รูปแบบกราฟิกที่รองรับ | CAD,ซอฟต์แวร์ CorelDraw,DXF/DWG/PLT |
| พื้นที่ตัด | 3000×1500 |
| แกน X เดินทาง | 3000 |
| แกน Y เดินทาง | 1500mm |
| แกน Z เดินทาง | 120mm |
| ความถูกต้องของตำแหน่งใหม่ | ±0.03mm/m |
| ความแม่นยำของตำแหน่งแกน X/Y | ±0.03mm/m |
| แม็กซ์น้ำหนักบรรทุกของโต๊ะทำงาน | 500KG |
| พลังของเครื่อง | 350V-420V/50Hz |
| น้ำหนักเครื่อง | 3000kg |
| ขนาด | 4600x2400x1500mm |
โครงสร้างเครื่อง,
ตัวเครื่องประกอบด้วย เตียง, โต๊ะทำงาน, คาน, ที่นั่งเลื่อน, แรม, ระบบทำความเย็น, ระบบนิวแมติก, ระบบระบายตะกรัน, ระบบกำจัดฝุ่น, แผ่นรองรับและส่วนประกอบอื่นๆ
1.1.เตียง
เตียงเครื่องจักรใช้โครงสร้างการเชื่อมแบบบูรณาการ การบำบัดด้วยการชุบแข็งด้วยอุณหภูมิสูง และจากนั้นการบำบัดด้วยแรงสั่นสะเทือนมีความแข็งแกร่งที่ดีและมีความแม่นยำสูง และสามารถใช้งานได้นานโดยไม่มีการเสียรูป
1.2.เปลี่ยนโต๊ะทำงาน
เครื่องใช้โครงสร้างโครงสำหรับตั้งสิ่งของ ไต้หวัน YYC ความเร็วสูงแบบแร็คแอนด์พิเนียน (เกลียว) ไดรฟ์สองด้านและไกด์เชิงเส้น พร้อมระบบส่งกำลังที่เสถียรและความแม่นยำสูงโต๊ะแลกเปลี่ยนประกอบด้วยโครงหลักของโต๊ะทำงานแบบตายตัวและโต๊ะตัด
เฟรมหลักของโต๊ะทำงานแบบตายตัว: ใช้กระบวนการดัดทั้งหมดของแผ่นหนาพิเศษ จากนั้นจึงทำการเชื่อมทั้งหมด เพื่อให้สามารถรับน้ำหนักได้มาก
โครงสร้างมีความเสถียรโดยการเชื่อมทั้งสี่เหลี่ยมเมื่อทำงานการแลกเปลี่ยนโต๊ะทำงานแบบสองชั้นในเวลาเดียวกันเวลาในการแลกเปลี่ยนสามารถทำได้ภายใน 20 วินาทีซึ่งช่วยลดเวลาในการแลกเปลี่ยนได้อย่างมากเพื่อปรับปรุงประสิทธิภาพการผลิต!
1.3.บีม
คานขวางถูกเชื่อมโดยรวมหลังจากการดับที่อุณหภูมิสูงและอายุการสั่นสะท้านถึงสองครั้ง ครอสบีมจะเกิดขึ้นจากการประมวลผลที่มีความแม่นยำสูง โดยมีความแข็งแกร่งที่ดี ความแข็งแรงสูง และประสิทธิภาพไดนามิก
1.4.การควบคุมการเคลื่อนที่ของแกน X, Y, Z
แกน X, Y และแกน Z ใช้เซอร์โวมอเตอร์แรงบิดสูงของ Fuji ที่มีความแม่นยำสูง, ความเร็วสูง, แรงบิดขนาดใหญ่, ความเฉื่อยขนาดใหญ่, ประสิทธิภาพการทำงานที่มั่นคงและทนทานช่วยให้มั่นใจได้ถึงความเร็วสูงและความเร่งของเครื่องทั้งหมด
1.5.ระบบปล่อยของเสีย
ส่วนล่างของเตียงมีรถเข็นซึ่งสามารถเก็บขยะในกระบวนการผลิตและชิ้นส่วนขนาดเล็กได้
1.6.ระบบกำจัดฝุ่น
FCL3015 โต๊ะทำงานเครื่องตัดเลเซอร์ CNC มีระบบกำจัดฝุ่นแบบพาร์ติชั่นพิเศษ ซึ่งใช้ในการกำจัดฝุ่น ก๊าซเสีย และสารอื่น ๆ ในกระบวนการผลิต เพื่อให้สภาพแวดล้อมการทำงานสะดวกสบาย
องค์ประกอบหลัก,
| ชื่อ | คำอธิบายสั้น ๆ | แบรนด์ของประเทศ |
| ไฟเบอร์เลเซอร์ | IPG2000W | RAYCUS/IPG |
| ระบบออปติคัล | RAYCUS/IPG | RAYCUS/IPG |
| แหล่งจ่ายไฟเลเซอร์ | RAYCUS/IPG | RAYCUS/IPG |
| หัวตัดออโต้โฟกัส | หัวตัดพิเศษสำหรับใยแก้วนำแสง | WSX |
| ระบบระบายความร้อนโดยเฉพาะ | ระบบหมุนเวียนคู่, ท่อไทเทเนียมแลกเปลี่ยนความร้อน, สัญญาณเตือนอุณหภูมิเกิน, ป้องกันการไหล, ไฟเบอร์เลเซอร์ป้องกันระดับน้ำถังเก็บน้ำหล่อเย็นพิเศษ | อู่ฮั่น ฮั่นหลี่ |
| ระบบส่งกำลังเครื่องกล |
Taiwan Hiwin รถไฟความเร็วสูงความเที่ยงตรงสูง ไต้หวัน YYC แร็คแอนด์พิเนียน (เกลียว) |
ไต้หวัน Hiwin ไต้หวัน YYC |
| ระบบลดความเร็ว | Shimpoo Flange reducer ในญี่ปุ่น | ญี่ปุ่น |
| วาล์วสัดส่วน | SMC | ญี่ปุ่น |
| งานติดตั้งระบบไฟฟ้า | ชไนเดอร์ | ฝรั่งเศส |
| ระบบเซ็นเซอร์ติดตาม | การเหนี่ยวนำอัตโนมัติที่มีความแม่นยำสูง ความแม่นยำ 0.1 mm | เซี่ยงไฮ้ CYPCUT |
| อุปกรณ์ปล่อยตะกรัน | มาตรฐาน | ผู้ผลิต |
| ระบบคอมพิวเตอร์ | คอมพิวเตอร์ควบคุมอุตสาหกรรมพิเศษสำหรับเลเซอร์ | หยานเซียงไต้หวัน |
| ยูนิตเซอร์โว X-AXIS | เซอร์โว 1000W | ฟูจิ ประเทศญี่ปุ่น |
| หน่วยเซอร์โวแกน Y |
เซอร์โว 1800W |
ฟูจิ ประเทศญี่ปุ่น |
| เซอร์โวยูนิต Z-AXIS | เซอร์โว 400W | ฟูจิ ประเทศญี่ปุ่น |
| ซอฟต์แวร์ตัด | ซอฟต์แวร์ตัด CNC ระดับมืออาชีพ | เซี่ยงไฮ้ CYPCUT |
| บัตร I/O | 32 คะแนน | ผู้ผลิต |
| ตัวควบคุมแรงดันไฟฟ้า | จีน | |
| เครื่องตัด | โครงสำหรับตั้งสิ่งของที่แม่นยำ | ผู้ผลิต |
