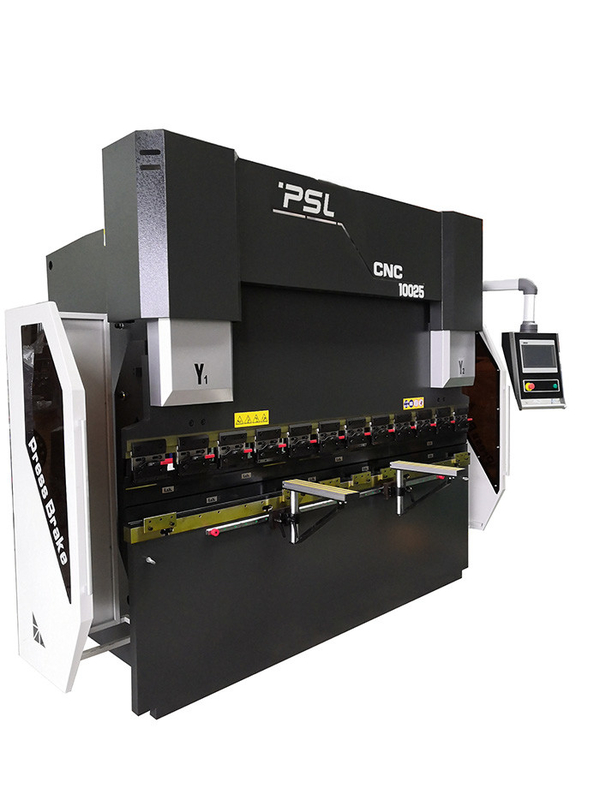

ESA Controller CNC ไฮดรอลิกดเบรก Cnc Servo กดเบรกเครื่องดัด

การซิงโครไนซ์ด้วยไฟฟ้าไฮดรอลิก CNC Press เครื่องดัดแผ่นเบรคเซอร์โวมอเตอร์หลัก





หลักการและคุณสมบัติของเครื่อง:



● โครงทำจากเหล็กแผ่นเชื่อมโครงสร้าง บ้านซ้ายขวา โต๊ะทำงาน และฐานทรงกระบอกเชื่อมเป็นโครงทั้งหมดหลังจากการเชื่อม ความเครียดภายในจะถูกกำจัดโดยการแบ่งเบาบรรเทา ดังนั้นเหล็กทั้งหมดจึงแข็งแรงและมีเสถียรภาพดี



● ความถี่สูงเทคโนโลยีการควบคุมไฮดรอลิก รวดเร็ว มีประสิทธิภาพและแม่นยำยิ่งขึ้น



● แบ็คเกจของ CNC Press Brake นำมาซึ่งระบบแบ็คเกจมาตรฐาน 2 นิ้ว สำหรับชิ้นงานที่มีรูปร่างซับซ้อน ระบบแบ็คเกจ 4 หรือ 5 นิ้ว และแม่พิมพ์ที่สอดคล้องกันให้คุณเลือก



● ตามข้อมูลแผ่นโลหะที่ป้อนบน Press brake ระบบ CNC สามารถคำนวณและปรับการชดเชยการโก่งตัวของโต๊ะได้โดยอัตโนมัติ ซึ่งให้ความยาวสม่ำเสมอของมุมชิ้นงานทั้งหมด



● ระยะทางและความสูงของกันชนหลังและจังหวะของ Ram ควบคุมด้วยระบบ CNC ซึ่งสะดวกและรวดเร็ว



● กระบอกน้ำมันได้รับการกลึงด้วยการไหลทั้งหมดเพื่อให้ได้สภาพที่ดีที่สุด เช่น การตีขึ้นรูป การดับและอบคืนตัว และการเจียรแบบละเอียด จากนั้นจึงทำการชุบฮาร์ดโครมเมียมและกระบวนการอื่นๆในที่สุดการนำเข้าแหวนปิดผนึกปรากฏการณ์การรั่วไหลของน้ำมันในการบริการลูกค้า



● ระบบไฮดรอลิกใช้ระบบไฮดรอลิกแบบรวมของถนนน้ำมันเพื่อลดการติดตั้งท่อ



● การใช้การชดเชยการโก่งตัวเชิงกลทำให้สามารถเข้าถึงชิ้นงานที่มีความยาวเต็มที่สม่ำเสมอซึ่งสามารถทำให้ตารางเกิดการเคลื่อนไหวสัมพัทธ์และสร้างเส้นโค้งนูนในอุดมคติ ทำให้มั่นใจได้ว่าตำแหน่งสัมพัทธ์ที่มีตัวเลื่อนจะไม่เปลี่ยนแปลง





การกำหนดค่าพื้นฐาน:





ไม่	ชื่อ	รุ่น/ผลิต
1	ระบบซีเอ็นซี	ฮอลแลนด์ Delem DA53T, DA58T, DA66T คอนโทรลเลอร์
2	ไฟฟ้า	ชไนเดอร์ อิเล็คทริคส์ ประเทศฝรั่งเศส
3	กลับวัด	บอลสกรู + ลิเนียร์ไกด์;3-4sets ของนิ้วที่เคลื่อนไหวบนเส้นบอกแนว
4	มอเตอร์หลัก	เซอร์โวมอเตอร์ Estun หรือ VEICHI
5	เซอร์โวมอเตอร์	นานกิงเอสตุน
6	ไดรเวอร์เซอร์โว	นานกิงเอสตุน
7	สวิตช์เหยียบ	เคคอน ประเทศเกาหลีใต้
8	แหวนซีล	BAUSER และ Busak+Shamban เยอรมนี

9	ระบบไฮดรอลิค	เร็กซ์รอธ, เยอรมนี
10	ปั้มน้ำมัน	เยอรมนี Allead ปั๊มเกียร์ภายในประสิทธิภาพสูงและเสียงรบกวนต่ำ ปั๊มน้ำมัน
11	ข้อต่อท่อน้ำมัน	EMB ของเยอรมนี
12	เครื่องมือชั้นนำและ V-Die	เครื่องมือด้านบนมาตรฐานหนึ่งชุดและ V Die
13	กลับวัด	บอลสกรู Hiwin ของไต้หวันและรางนำทางเชิงเส้น
14	ถังน้ำมัน	จีนไท่เฟิง
15	การหนีบอย่างรวดเร็ว	แบรนด์จีน
16	การชดเชยการโก่งตัว	ตารางค่าตอบแทนเชิงกล / ยอดมงกุฎ

17	ไม้บรรทัดตะแกรง	อิตาลี GIVI
18	แกนมาตรฐาน	4 +1(Y1, Y2, X,R,+V )



บทนำของชิ้นส่วนหลัก:



--คุณสมบัติของระบบ Holland Delem DA-58T:





คุณสมบัติ DA-58T:

การเขียนโปรแกรมหน้าจอสัมผัสแบบกราฟิก 2 มิติ

TFT สีความละเอียดสูงขนาด 15 นิ้ว

• การคำนวณลำดับโค้ง
• การควบคุมยอด
• การควบคุมเซอร์โวและอินเวอร์เตอร์ความถี่
• อัลกอริธึมการควบคุมแกน Y ขั้นสูงสำหรับวาล์ววงปิดและวาล์ววงเปิด
• USB, การเชื่อมต่ออุปกรณ์ต่อพ่วง
• ซอฟต์แวร์ออฟไลน์ Profile-T



DA-58T ข้อมูลทางเทคนิค
มาตรฐาน
แสดง	จอ LCD สี
พิมพ์	15" TFT ความสว่างสูง
ปณิธาน	1024 x 768 พิกเซล สี 32 บิต
เซ็นเซอร์สัมผัส	การควบคุมหน้าจอสัมผัสเต็มรูปแบบ (PCT-touch)
แบ็คไลท์	นำ
ความจุ	1 กิกะไบต์
หน่วยความจำผลิตภัณฑ์และเครื่องมือ	256MB
หน่วยความจำที่แลกเปลี่ยนได้	ไดรฟ์หน่วยความจำ USB แฟลช
ซอฟต์แวร์ออฟไลน์	โปรไฟล์-58TL





 -- ระบบไฮดรอลิค Rexroth ของเยอรมนี:











-- ข้อต่อ EMB ของเยอรมนี

รูปทรงสวยงาม

ความรัดกุมที่ดี

ไหลขนาดใหญ่

การสูญเสียแรงดันต่ำ

ไม่มีการรั่วไหลของน้ำมัน











-- เยอรมนี BAUSER และ Busak+Shamban Seals

ความสามารถในการป้องกันการอัดขึ้นรูปที่แข็งแกร่งเพื่อช่องว่าง

ซีลจะไม่บิดหรือพลิก

ทนต่อการสึกหรอได้ดีและประกอบง่าย

ป้องกันการรั่วซึมได้ดี











-- ไม้บรรทัดเซนเซอร์ GIVI

CNC Press brake ใช้การควบคุมเซอร์โวไฮดรอลิกไฟฟ้าแบบวงปิดอย่างเต็มที่

สัญญาณตำแหน่ง Ram สามารถป้อนกลับไปยังระบบ CNC ได้โดยใช้ไม้บรรทัดเซนเซอร์สองด้าน

จากนั้นตัวควบคุม CNC DA58T จะปรับปริมาณการไหลของน้ำมันโดยการเปลี่ยนขนาดเปิดของซิงโครนัสวาล์ว

ในที่นี้จะควบคุม ram Y1, Y2 ที่ทำงานในระดับเดียวกัน รักษาสถานะคู่ขนานของโต๊ะทำงาน









- โต๊ะยอดเชิงกล

• กลไกการชดเชยการโก่งตัวในพื้นที่ใช้โครงสร้างการชดเชยการรบกวนทางกลตัวควบคุม CNC ควบคุมการคำนวณอัตโนมัติ
• แต่ละกลุ่มประกอบด้วยพื้นผิวโค้งสามมิติหลายกลุ่มที่มีความลาดเอียงต่างกันเส้นโค้งการชดเชยอยู่ใกล้กับเส้นโค้งการเสียรูปของแผ่นเลื่อน ซึ่งช่วยเพิ่มความแม่นยำในการตัดเฉือนของเครื่องดัดได้อย่างมาก









-- แบ็คเกจ

● แกน X ขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่านบอลสกรู

● แกน R ขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่านบอลสกรู

● ไต้หวัน HIWIN บอลสกรูและ Liner Guide

● เซอร์โวมอเตอร์ทั้งหมด

  ● ปรับตำแหน่งของนิ้วด้วยตนเอง









  - Fast Clamping เพื่อแก้ไขเครื่องมือยอดนิยมได้อย่างง่ายดาย









--เครื่องมือ Standard Top หนึ่งชุดและ Double V-Die (สไตล์ Amada)

วัสดุ: 42CrMo หรือกำหนดเอง

กระบวนการดับโดยรวม มีความแข็งสูงและทนต่อการสึกหรอได้ดี

V-die คู่ V8, V12, V16 (กำหนดเอง)











  --ระบบไฟฟ้าที่เชื่อถือได้

• ระบบไฟฟ้าเป็น Schneider ของฝรั่งเศส
• พร้อมตู้กันฝุ่นรับประกันระบบไฟฟ้าคุณภาพสูง
• เปิดประตูและปิดเครื่อง ไดรเวอร์เซอร์โวมอเตอร์คุณภาพสูง
