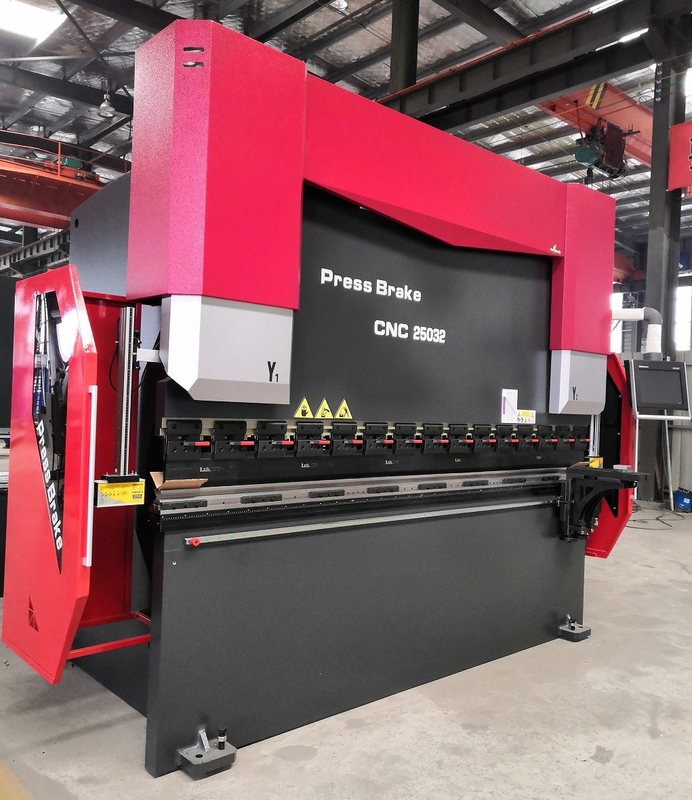

เครื่องกดไฮดรอลิก Cnc 400 มม. เครื่องดัด Cnc ไฮดรอลิก 45kw

เครื่องผลิตแผ่นโลหะขนาดใหญ่ CNC Electro-hydraulic synchronization Press Brakes

คุณสมบัติหลักของเครื่องมือกล

1. เครื่องนี้เป็นเครื่องดัด CNC เซอร์โวไฮดรอลิกไฟฟ้า

2. ขึ้นการออกแบบดัดเคลื่อนไหว เสียงต่ำ และสถานะการทำงานที่มั่นคง

3. สามารถตั้งโปรแกรม Y1-Y2 แยกกันและทำงานภายใต้โหลดนอกรีตหรือการดัดรูปทรงพิเศษ

4. โต๊ะทำงานใช้ DNC ควบคุมเชิงกลพร้อมโต๊ะทำงานชดเชยการโก่งลิ่มนูนหลังจากป้อนข้อมูลความหนาของแผ่น การเปิดดายล่าง และความต้านทานแรงดึงลงในระบบ NC แล้ว แรงดัดและค่าชดเชยที่เกี่ยวข้องของโต๊ะทำงานและตัวเลื่อนจะถูกกำหนดโดยอัตโนมัติดังนั้นจึงสามารถรับปริมาณนูนที่แม่นยำระหว่างการดัดแต่ละครั้งในกระบวนการตัดเฉือน สามารถรับรู้การชดเชยการโก่งตัวโดยไม่มีพื้นที่บอดได้

5. ที่จุดตายล่าง มีเวลาหยุดชั่วคราวและรักษาแรงดันเพื่อให้แน่ใจว่าชิ้นงานมีความแม่นยำ

6. การควบคุมการซิงโครไนซ์แรมแกน Y1 ~ Y2 เป็นพารามิเตอร์การเคลื่อนที่อิสระของกระบอกสูบน้ำมันสองตัวที่ควบคุมโดยระบบ NCมีการติดตั้งไม้บรรทัดตะแกรง Y1 ~ Y2 สองอันที่ปลายทั้งสองของเครื่องมือกล ซึ่งใช้สำหรับวัดระยะห่างที่แน่นอนระหว่าง Ram และโต๊ะทำงาน

7. เครื่องมีความสามารถในการต้านทานการดัดงอ

ความแม่นยำของเครื่องมือกล

1 ความแม่นยำทางเรขาคณิต

ความแม่นยำในการกำหนดตำแหน่งของ Y1 และ Y2 (แกนเลื่อนขึ้นและลง) : ± 0.03 มม

ความแม่นยำในการกำหนดตำแหน่งซ้ำของแกน Y1 และ Y2: ± 0.02 มม

ความแม่นยำในการวางตำแหน่งของแกน x: ±0.10มม

(ซึ่งเป็นแกนเคลื่อนที่ด้านหน้าและด้านหลังของส่วนยึดด้านหลัง)

ความแม่นยำของตำแหน่งซ้ำแกน X: ± 0.02 มม

2 ความแม่นยำในการทำงาน

มุมดัดของชิ้นทดสอบ: ± 30 '/ M

ความตรงในการดัดของชิ้นทดสอบ: 0.30 มม./ม

การกำหนดค่าเครื่อง,

1. Y1-y2-xv CNC สี่แกน

2. ติดตั้งระบบ CNC พิเศษ DA53T บริษัท Delem ในประเทศเนเธอร์แลนด์

3. ระบบเซอร์โว Rexroth ของเยอรมนีที่มีอัตราส่วนประสิทธิภาพสูง

4. พร้อมกับไม้บรรทัดตะแกรง GIVI ของอิตาลี

5. ติดตั้งปั้มน้ำมัน Nachi ของญี่ปุ่น

6. โต๊ะทำงานชดเชยการโก่งตัวของบล็อกเชิงกลที่ควบคุมโดยระบบ DNC

7. ตัวกั้นด้านหลังติดตั้งเซอร์โวมอเตอร์ประสิทธิภาพสูงและบอลสกรู

8. เครื่องมือ Top มาตรฐานหนึ่งชุดและ V-Die

9. หน่วยเซอร์โวใช้ Delta Taiwan

พารามิเตอร์หลักของชุด PPE
