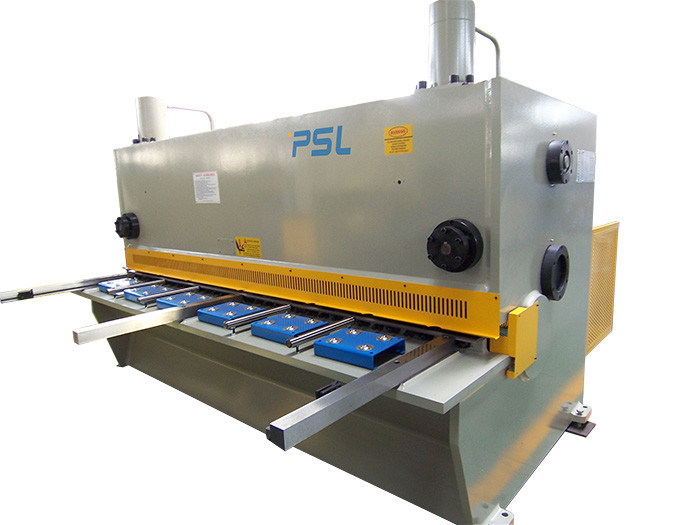

DAC362T เครื่องตัด CNC ความเร็วสูง 15T ไฮดรอลิกแผ่นโลหะกิโยติน

1. ลักษณะสมรรถนะของแรงเฉือน

1.1, โครงหลักเป็นโครงสร้างที่ประกอบขึ้นเพื่ออำนวยความสะดวกในการถอดประกอบและขนส่ง

1. 2, การใช้ระบบไฮดรอลิกขั้นสูงแบบบูรณาการ, ความน่าเชื่อถือที่ดี

1. 3, Triple Support Rolling Guide เพื่อขจัดช่องว่างของแบริ่งปรับปรุงคุณภาพของการตัด

1. 4, การกวาดล้างใบมีดโดยการปรับด้วยไฟฟ้า, การแสดงน้ำหนักตัวนับ

1. 5, ใบมีดสี่เหลี่ยม, สี่ขอบสามารถใช้งานได้, อายุการใช้งานยาวนาน, ปรับมุมตัดเพื่อลดการบิดเบือนของโลหะแผ่น

1. 6, อุปกรณ์ป้องกันการบิดตัวที่ใช้กับโครงสร้างเอียง, การตัดขอบ, และปรับปรุงความแม่นยำของชิ้นงาน

1. 7, มีฟังก์ชั่นการตัดเป็นชิ้น ๆ พร้อมคุณสมบัติการจัดตำแหน่งแสง

1. 8, มุมตัดที่ปรับได้

2. โต๊ะลำเลียงแบบรีด ต่อสายตัดความยาว คือ เตรียมแผ่นเหล็ก ขนาด 12100mmx1700mmx850mm, 6.5T, รับน้ำหนักสูงสุด 15T.

3.เครื่องดูดแม่เหล็กไฟฟ้า โครงถ่ายน้ำหนัก 12T.แม็กซ์ความยาวชิ้นงาน 14.0 เมตร กว้าง 2 เมตร สูง 1.5 เมตร ตัวดูดแม่เหล็กไฟฟ้า เคลื่อนย้ายชิ้นงานรวม 27 ชิ้นของ Suckers แม่เหล็กไฟฟ้า 200x200 ดึงดูดประมาณ 20 กก. / cm2 (15-28)

เพื่อความปลอดภัย ป้องกันความเสี่ยงที่เกิดจากการสูญเสียพลังงานอย่างกะทันหันหลังจากแผ่นดูดเครื่องดูด การดับของถ้วยดูดที่พวกเขาต้องการบำรุงรักษาอุปกรณ์ สามารถดูดดูดไว้เมื่อไฟฟ้าดับโดยไม่คาดคิดประมาณ 20 นาทีหรือประมาณนั้น

3. การป้อนไปข้างหน้าอัตโนมัติด้วยอุปกรณ์ Flipper

ระยะป้อนด้านหน้าอัตโนมัติ 1700 มม. ประกอบด้วยแคลมป์ไฮดรอลิกพิเศษสามตัว (a,b,c) ตามความยาวที่เลือกได้ของชิ้นงานโดยที่ a, b หรือ a, c ใช้แคลมป์จับชิ้นงานโดยการป้อนแบบซิงโครนัส ระบบต่างๆ

พลิกแผ่นแผ่นสุดท้ายตัดขอบเสีย

4. เส้นตัดนี้ใช้ตัวควบคุม CNC Delem DAC362T เพื่อควบคุมและขับเคลื่อนมาตรวัดด้านหน้า/แกนป้อน (แกนเซอร์โว 3 แกน)เครื่องยนต์มุมตัด และช่องว่าง/ระยะห่างใบมีดตามความหนาและความยาวของแผ่นต่างๆ.

ตัวควบคุม CNC DELEM DAC362T แรงเฉือนที่ปลายนิ้วสัมผัสปรับปรุงประสิทธิภาพการตัดเฉือนและคุณภาพการตัดเฉือน

คุณสมบัติของคอนโทรลเลอร์ DAC-360T/DAC-362T

5.ระบบควบคุมไฮดรอลิกแบบบูรณาการขั้นสูงมีความน่าเชื่อถือที่ดีเชื่อถือได้มากขึ้นและง่ายต่อการบำรุงรักษา ระบบไฮดรอลิกใช้ตัวสะสมถุงหนังเป็นพลังงานเสริม ดูดซับแรงกระแทกจากแรงดันไปพร้อม ๆ กัน เครื่องทำงานได้อย่างราบรื่นและมีเสียงรบกวนต่ำ

6. การวางซ้อน (หลังจากระบบยกไฮดรอลิกและระบบจำหน่ายไฟฟ้า) โดยวางซ้อนกันทีละตัว สแต็กเกอร์จะลดลงโดยอัตโนมัติ เมื่อชิ้นงานมีความสูงระดับหนึ่ง การวางซ้อนจะดำเนินการตามรางไปยังตำแหน่งที่กำหนด

   7

7. กล้องที่มีจอทีวีวางซ้อนและลำเลียงชิ้นงาน

8. ใบมีดสี่เหลี่ยมมีสี่คมตัดเพื่อยืดอายุการใช้งาน ปรับมุมตัดเพื่อลดการบิดเบี้ยวของแผ่น

ตัวจับใบมีดด้านบนมีโครงสร้างเอียงเข้าด้านในเพื่ออำนวยความสะดวกในการป้อนวัสดุและยังช่วยเพิ่มความแม่นยำของชิ้นงาน
