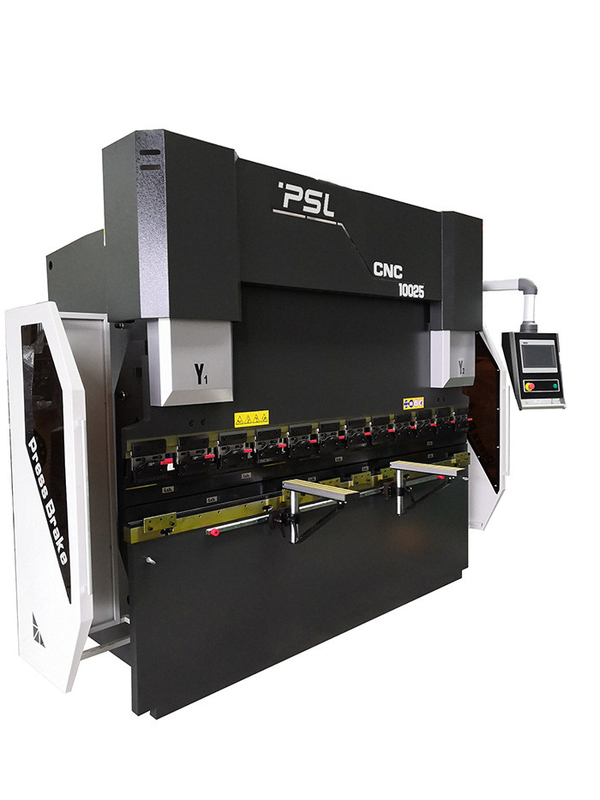

135T 10ft Electro ไฮดรอลิกแผ่นเครื่องดัด CNC เครื่องดัดแผ่น

135T 10ft การซิงโครไนซ์ด้วยไฟฟ้าไฮดรอลิก CNC Press Brake เครื่องดัดแผ่นโลหะ







พารามิเตอร์พื้นฐาน:

หมายเลขซีเรียล	ชื่อ	หน่วย	HPE135/3100
1-	แรงกด	คนน	1350
2-	Max.bending ความยาว	มม	3100
3-	ระยะห่างระหว่างเฟรม	มม	2600
4-	ความสูงเปิดสูงสุด	มม	500
5-	รามสโตรก	มม	200
6-	ความลึกของลำคอ	มม	400
7-	เข้าใกล้ความเร็ว	มม. / วินาที	150
8	ความเร็วในการทำงาน	มม. / วินาที	10
9	ความเร็วกลับ	มม. / วินาที	110
10	Y1, ความแม่นยำแกน Y2	มม	0.02
11	จังหวะเกจวัดกลับแกน X	มม	600
13-	ความตรงของชิ้นงาน	มม./ม	≤0.03
14-	ความแม่นยำของแกน X และ R	มม./ม	0.05
15-	แขนด้านหน้าคงที่	ชิ้น	2
16-	นิ้วเกจหลัง	ชิ้น	3
17-	ครอบฟันแกน V	มงกุฎเครื่องกล
18-	แกนควบคุม CNC	Y1, Y2, X, R,+วี
19-	กำลังมอเตอร์หลัก	กิโลวัตต์	11
20-	ระบบซีเอ็นซี	DELEM DA53T
21	ความยาวของเครื่อง	มม		4200
22	ความกว้างของเครื่อง	มม		2100
23	ความสูงของเครื่อง	มม		2570
24	น้ำหนักเครื่อง	กิโลกรัม		8700





การกำหนดค่าพื้นฐาน:





ไม่	ชื่อ	รุ่น/การผลิต
1	ระบบซีเอ็นซี	Holland Delem DA53T, DA58T,ตัวควบคุม DA66T
2	ไฟฟ้า	ฝรั่งเศส ชไนเดอร์ อิเล็คทริคส์
3	แบ็คเกจ	บอลสกรู + ลิเนียร์ไกด์;นิ้ว 3-4 ชุดเคลื่อนที่บนเส้นนำร่อง
4	มอเตอร์หลัก	เซอร์โวมอเตอร์ Estun หรือ VEICHI
5	เซอร์โวมอเตอร์	หนานจิง เอสตุน
6	ไดร์เวอร์เซอร์โว	หนานจิง เอสตุน
7	สวิตช์เหยียบ	KACON ประเทศเกาหลีใต้
8	แหวนปิดผนึก	BAUSER และ Busak+Shamban ประเทศเยอรมนี

9	ระบบไฮดรอลิก	Rexroth ประเทศเยอรมนี
10	ปั้มน้ำมัน	ปั๊มเกียร์ภายใน ALLEAD ประสิทธิภาพสูงและเสียงรบกวนต่ำของเยอรมนี ปั๊มน้ำมัน
11	ขั้วต่อท่อน้ำมัน	เยอรมนี EMB
12	เครื่องมือยอดนิยมและ V-Die	เครื่องมือบนมาตรฐานหนึ่งชุดและ V Die
13	แบ็คเกจ	ไต้หวัน Hiwin บอลสกรูและรางเชิงเส้น
14	ถังน้ำมัน	จีน ไท่เฟิง
15	หนีบเร็ว	แบรนด์จีน
16	การชดเชยการโก่งตัว	ค่าตอบแทนทางกล/ตารางการครองตำแหน่ง

17	ไม้บรรทัดตะแกรง	อิตาลี GIVI
18	แกนมาตรฐาน	4 +1(Y1, Y2, X,R,+V )



หลักการและคุณสมบัติของเครื่อง:



● โครงทำจากเหล็กแผ่นเชื่อมโครงสร้าง บ้านด้านซ้ายและด้านขวา โต๊ะทำงานและฐานทรงกระบอกเชื่อมเข้าทั้งโครงหลังจากการเชื่อม ความเค้นภายในจะถูกกำจัดโดยการแบ่งเบาบรรเทา ดังนั้นเหล็กทั้งหมดจึงแข็งแรงและมีเสถียรภาพดี



● ความถี่สูงเทคโนโลยีการควบคุมไฮดรอลิก รวดเร็ว มีประสิทธิภาพ และแม่นยำยิ่งขึ้น



● แบ็คเกจของ CNC Press Brake ได้นำระบบเกจวัดกลับแบบมาตรฐาน 2 นิ้วมาใช้กับชิ้นงานรูปร่างที่ซับซ้อน ระบบแบ็คเกจ 4 หรือ 5 นิ้วและแม่พิมพ์ที่เกี่ยวข้องนั้นมีให้เลือกใช้



● ตามข้อมูลโลหะแผ่นที่ป้อนบน Press brake ระบบ CNC สามารถคำนวณและปรับค่าชดเชยการโก่งตัวของตารางได้โดยอัตโนมัติ ทำให้ได้ความยาวสม่ำเสมอของมุมชิ้นงานทั้งหมด



● ระยะทางและความสูงของกันชนท้ายและจังหวะของรามถูกควบคุมด้วยระบบ CNC ซึ่งสะดวกและรวดเร็ว



● กลึงถังน้ำมันด้วยการไหลทั้งหมดเพื่อให้ได้สภาพที่ดีที่สุด ทั้งการหล่อขึ้นรูป การชุบแข็งและการอบชุบ และการเจียรละเอียด การชุบฮาร์ดโครเมียมและกระบวนการอื่นๆในที่สุดประกอบการนำเข้าของแหวนปิดผนึกปรากฏการณ์การรั่วไหลของน้ำมันในการบริการลูกค้า



● ระบบไฮดรอลิกใช้ระบบไฮดรอลิกแบบบูรณาการของถนนน้ำมันเพื่อลดการติดตั้งท่อส่งน้ำมัน



● การใช้การชดเชยการโก่งตัวทางกลช่วยให้สามารถเข้าถึงชิ้นงานที่มีความยาวเท่ากันได้ซึ่งทำให้ตารางมีการเคลื่อนที่สัมพัทธ์และสร้างเส้นโค้งนูนในอุดมคติ ทำให้มั่นใจได้ว่าตำแหน่งสัมพัทธ์กับตัวเลื่อนจะไม่เปลี่ยนแปลง







บทนำของชิ้นส่วนหลัก:



--Holland Delem DA-53T คุณสมบัติของระบบ:

DA-50T-series นำเสนอการเขียนโปรแกรม CNC ที่ง่ายที่สุดโดยอิงจากอินเทอร์เฟซผู้ใช้หน้าจอสัมผัสแบบกราฟิกของ DelemDA-53T ขนาดกะทัดรัดรุ่นใหม่เพิ่มโซลูชันระบบควบคุมแบบสัมผัสที่สมบูรณ์แบบที่สุดสำหรับเบรกกดแบบซิงโครไนซ์

การควบคุมแบบพาเนลนี้ ซึ่งเป็นมาตรฐานที่สามารถควบคุมได้ถึง 4 แกน สามารถรวมเข้ากับตู้ได้เช่นเดียวกับการใช้ในกล่องหุ้มแขนลูกตุ้มที่เป็นอุปกรณ์เสริมหน้าจอสี TFT ความละเอียดสูงขนาด 10.1 นิ้ว พร้อมเทคโนโลยีมัลติทัชระดับอุตสาหกรรม ช่วยให้เข้าถึงส่วนต่อประสานผู้ใช้ Delem ที่ได้รับการพิสูจน์แล้ว เปิดใช้งานการนำทางแบบสัมผัส "ปุ่มลัด" โดยตรงระหว่างการตั้งโปรแกรมผลิตภัณฑ์และการผลิตจริง ฟังก์ชันต่างๆ จะอยู่ในตำแหน่งที่จำเป็น นำเสนอการยศาสตร์ที่ปรับให้เหมาะสมตลอดการใช้งานทั้งหมด

การปรับเครื่องจักรและการโค้งงอของการทดสอบจะลดลงเหลือน้อยที่สุดด้วยลำดับงานระหว่างโปรแกรมกับการผลิตที่ง่ายและรวดเร็ว การเชื่อมต่อ USB ช่วยให้สามารถสำรองข้อมูลผลิตภัณฑ์และเครื่องมือได้อย่างรวดเร็วโดยใช้หน่วยความจำ USB

ฟังก์ชันการควบคุมเครื่องจักรมาตรฐานคือ Y1-Y2, X, แกน R และเม็ดมะยมแกนเกจวัดด้านหลังที่สองสามารถกำหนดเป็นแกน Z ได้เช่นกัน



คุณสมบัติของ DA-53T:

l ระบบนำทางแบบสัมผัส "ปุ่มลัด"

l 10.1" สีความละเอียดสูงTFT

l สูงสุด 4 แกน (Y1,Y2 + 2 แกนเสริม)

l การควบคุมมงกุฎ

l เครื่องมือ / วัสดุ / ห้องสมุดผลิตภัณฑ์

l การควบคุมเซอร์โวและอินเวอร์เตอร์ความถี่

l อัลกอริธึมการควบคุมแกน Y ขั้นสูงสำหรับวาล์ววงปิดและวาล์วเปิด

l TandemLink (ตัวเลือก)

l การเชื่อมต่อหน่วยความจำ USB

l ซอฟต์แวร์ออฟไลน์ Profile-53TL





 - ระบบไฮดรอลิกของเยอรมนี Rexroth:













-- เยอรมนี BAUSER และ Busak+Shamban Seals

ความสามารถในการป้องกันการอัดรีดที่แข็งแกร่งสำหรับช่องว่าง

ซีลจะไม่บิดหรือพลิก

ทนต่อการสึกหรอได้ดีและประกอบง่าย

กันรั่วได้ดี











-- ไม้บรรทัดเซนเซอร์ GIVI

เบรคกด CNC ใช้การควบคุมเซอร์โวไฟฟ้าไฮดรอลิกแบบวงปิดอย่างเต็มที่

สัญญาณตำแหน่งรามสามารถตอบรับกับระบบ CNC ได้ทั้งสองด้าน เซนเซอร์ไม้บรรทัด,

จากนั้นตัวควบคุม CNC DA58T จะปรับปริมาณการไหลของน้ำมันโดยเปลี่ยนขนาดเปิดของวาล์วซิงโครนัส

ในที่นี้การควบคุม ram Y1, Y2 ที่ทำงานในระดับเดียวกันโดยคงสถานะคู่ขนานของโต๊ะทำงาน









-- โต๊ะวางเครื่องกล

• กลไกการชดเชยการโก่งตัวในพื้นที่ใช้โครงสร้างการชดเชยตารางการรบกวนทางกลตัวควบคุม CNC ควบคุมการคำนวณอัตโนมัติ
• แต่ละกลุ่มประกอบด้วยพื้นผิวโค้งสามมิติหลายกลุ่มที่มีความลาดชันต่างกันเส้นโค้งการชดเชยอยู่ใกล้กับเส้นโค้งการเปลี่ยนรูปของแผ่นสไลด์ซึ่งช่วยเพิ่มความแม่นยำในการตัดเฉือนของเครื่องดัด







-- Backgauge

● แกน X ขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่านบอลสกรู

● แกน R ขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่านบอลสกรู

● ไต้หวัน HIWIN บอลสกรูและ Liner Guide

● เซอร์โวมอเตอร์ทั้งหมด

  ● ปรับตำแหน่งของนิ้วด้วยตนเอง









  - Fast Clamping เพื่อแก้ไขเครื่องมือด้านบนได้อย่างง่ายดาย









--One Set of Standard Top tool และ Double V-Die (สไตล์ Amada)

วัสดุ: 42CrMo หรือกำหนดเอง

กระบวนการชุบแข็งโดยรวม มีความแข็งสูงและทนต่อการสึกหรอได้ดี

คู่ V-die V8,V12,V16 (กำหนดเอง)











  --ระบบไฟฟ้าที่วางใจได้

• ระบบไฟฟ้าฝรั่งเศส Schneider
• พร้อมตู้กันฝุ่นรับประกันระบบไฟฟ้าคุณภาพสูง
• เปิดประตูและปิดเครื่อง ไดรเวอร์เซอร์โวมอเตอร์คุณภาพสูง
