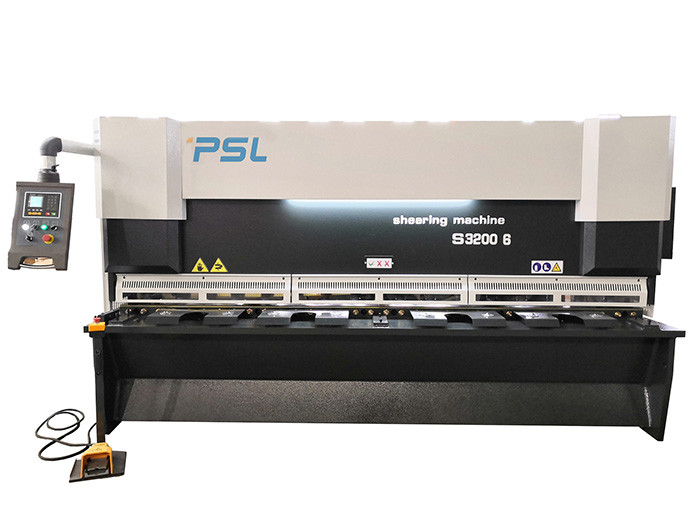

NC/CNC เครื่องตัดแผ่นไฮดรอลิกกิโยตินขนาดใหญ่พร้อมระบบทำความเย็นน้ำมัน
คุณสมบัติของคอนโทรลเลอร์ DAC360T
ที่อยู่อาศัยตามแผง
- หน้าจอ LCD สว่าง
- ตัวควบคุมเกจด้านหลัง / ด้านหน้า
- ฟังก์ชันหดกลับ
- การควบคุมมุมตัดและช่องว่าง
- จำกัดความยาวของจังหวะ
- การเคลื่อนที่แบบแมนนวลของทุกแกน
- บังคับควบคุม
- การวัดความหนาของแผ่น
- กลับไปที่ฟังก์ชันผู้ส่ง
- แกนเซอร์โวที่สองและสาม (DAC-362T)
- แผ่นรองรับ
คุณสมบัติหลักและลักษณะเฉพาะ,
1.โดยใช้วิธีการวิเคราะห์ไฟไนต์เอลิเมนต์ UG การออกแบบเสริม CAD เฟรมนี้ใช้การเชื่อมแบบบูรณาการและการกำจัดแรงสั่นสะเทือนภายใน และวิธีการอื่นๆ เพื่อทำให้เครื่องมือเครื่องมีความแข็งแกร่งและทนต่อแรงสั่นสะเทือนสูงขึ้น
โครงเครื่องตัดเฉือนเป็นโครงสร้างเชื่อมโดยการเชื่อมอุปกรณ์และกระบวนการบรรเทาความเครียดด้วยการอบอ่อน
2. Hydraulic Shear เป็นเครื่อง Rake Action แบบแปรผันซึ่งผลิตขึ้นในความยาวและความสามารถในการตัดที่หลากหลาย
การเคลื่อนย้ายลำแสงแบ็คเกจถูกควบคุมโดยคอนโทรลเลอร์ NC/CNC
สามารถควบคุมและควบคุมมุมตัดและระยะใบมีดขึ้น/ต่ำได้โดยใช้ตัวควบคุม NC/CNC ตามความหนาของแผ่นและความยาวตัดที่แตกต่างกัน
3.ระบบไฮดรอลิก:
นำระบบควบคุมไฮดรอลิกแบบบูรณาการมาใช้ เชื่อถือได้มากขึ้นและง่ายต่อการบำรุงรักษา
นำระบบซิงโครไนซ์ถังน้ำมันแบบตีคู่มาใช้ และเครื่องถูกเน้นอย่างสม่ำเสมอโดยการปรับปริมาตรน้ำมันของกระบอกสูบตีคู่ มุมเฉือนสามารถปรับได้สะดวกยิ่งขึ้นเพื่อตอบสนองความต้องการในการตัดความหนาของแผ่นต่างๆ
การเชื่อมต่อท่อ:
การเชื่อมต่อท่อทั้งหมดโดยใช้ EMB จาก GermanyBrand
ใช้มอเตอร์ Siemens หรือ WN, ปั๊ม Allead และวาล์ว Rexroth บน Shear
เพิ่มระบบไฮดรอลิก Cooling Chiller พิเศษสำหรับบริเวณที่มีความร้อน (อุปกรณ์เสริม)
4.ระบบ CNC Motorized back gaugeเกจวัดด้านหลังยาว 1,000 มม. ความแม่นยำ 0.05 มม.
ระยะห่างจากเกจวัดด้านหลังถูกควบคุมโดย Estun E21s หรือ Delem DAC-360T ซึ่งรับประกันความแม่นยำในการตัดที่สูงขึ้น
แบ็คเกจความแม่นยำสูงพร้อมบอลสกรูและลิเนียร์ไกด์
5.ใช้โครงสร้างที่จับเครื่องมือแบบประตูแบบมืออาชีพตารางรองรับลูกลำเลียงสากลถูกนำมาใช้เพื่อลดความเข้มแรงงานของผู้ปฏิบัติงาน
6. ใบมีดสี่เหลี่ยมมีสี่คมตัดเพื่อยืดอายุการใช้งาน ปรับมุมตัดได้เพื่อลดการบิดเบี้ยวของแผ่น
ตัวจับใบมีดด้านบนมีโครงสร้างเอียงเข้าด้านในเพื่ออำนวยความสะดวกในการป้อนวัสดุและยังช่วยเพิ่มความแม่นยำของชิ้นงาน
7.เส้นตัดนี้ใช้ตัวควบคุม NC Estun E21s หรือตัวควบคุม CNC Delem DAC360T หรือ Cybelec T8 เพื่อควบคุมและขับเคลื่อนมาตรวัดด้านหน้า / แกนป้อน (ความยาวตัด)มุมตัด และช่องว่าง/ระยะห่างใบมีด
ตัวควบคุม CNC DELEM DAC360T แรงเฉือนเพียงปลายนิ้วสัมผัสปรับปรุงประสิทธิภาพการตัดเฉือนและคุณภาพการตัดเฉือน
8.ระบบไฮดรอลิกใช้ตัวสะสมแบบกระเพาะปัสสาวะเป็นแหล่งพลังงานเสริม และดูดซับแรงกระแทกของระบบพร้อมกัน เพื่อให้เครื่องมือเครื่องจักรทำงานได้อย่างราบรื่นและมีเสียงรบกวนน้อย
ข้อมูลจำเพาะของแรงเฉือน QC11K-16x6000,
| ข้อมูลจำเพาะ |
QC11K-16x6000 |
| แม็กซ์ตัดความหนา |
16 มม. (เหล็กอ่อน)
8 มม. (สแตนเลส)
|
| แม็กซ์ความกว้างของการตัด |
6000mm |
| จังหวะ |
4-12 ครั้ง/นาที |
| Backgauge จังหวะ |
10-1000mm |
| มุมเฉือน |
0.5-2.5องศา |
| ความลึกของลำคอ |
100mm |
| ความสูงของโต๊ะทำงาน |
900mm |
| ความกว้างของโต๊ะทำงาน |
600mm |
| กำลังเซอร์โวมอเตอร์หลัก |
37kw |
| ขนาด: |
7000x2400x3600 |
| น้ำหนักสุทธิ |
36ตัน |
| โวลต์ |
380V,50HZ
|
มาตรฐานกำหนดค่าแรงเฉือนแบบกิโยติน
| รุ่นเสริม |
ผู้ผลิต |
หมายเหตุ |
| ระบบซีเอ็นซี |
E21s
TP-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| อินเวอร์เตอร์ |
เดลต้า INVT |
TW |
| ระบบไฮดรอลิก |
โซลินอยด์วาล์วหลัก |
เร็กซ์รอธ
ยูเคน
|
|
| วัดหลัง |
มอเตอร์ไฟฟ้ากระแสสลับ
เซอร์โวมอเตอร์ (อุปกรณ์เสริม)
บอลสกรู + ลิเนียร์ไกด์
|
PSL
ไต้หวัน
|
|
| ปั้มน้ำมัน |
ปั้มน้ำมันเกียร์ภายใน |
แดดจัด
|
|
| พลังงานหลัก |
มอเตอร์ไฟฟ้ากระแสสลับ
|
WN |
|
| โต๊ะทำงานด้านหน้า |
พาเลทพิเศษและชั้นวางลูก |
PSL |
|
| ความปลอดภัย |
รั้วเหล็กด้านหน้า + การป้องกันเซ็นเซอร์ด้านหลังที่ปลอดภัย (อุปกรณ์เสริม) |
PSL |
|
| กวาดล้างใบมีด |
คู่มือ
เครื่องยนต์
การทำงานของตัวควบคุม NC
|
PSL |
|
| ส่วนประกอบไฟฟ้า |
ชไนเดอร์รีเลย์คอนแทค |
ชไนเดอร์ |
|
| สวิตช์เท้า |
Kacon สวิตช์แนวตั้ง |
เกาหลี |
|
| คอลึก |
150 มม. -500 มม. (อุปกรณ์เสริม) |
PSL |
|
พารามิเตอร์หลักของเครื่องตัดชุด QC11K,
| แบบอย่าง |
แม็กซ์
ทีเค.
|
ความแข็งแรงของผลผลิต |
แม็กซ์ความยาว |
มุม |
X.จังหวะ |
พลัง |
ยาว * กว้าง * สูง (มม.) |
น้ำหนัก |
| QC11K-6*2500 |
6mm |
≤450kN/ซม. |
2500mm |
0.5-2.5 ° |
750mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/ซม. |
3200mm |
0.5-2.5 ° |
750mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/ซม. |
4000mm |
0.5-2.5 ° |
750mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/ซม. |
5000mm |
0.5-2.5 ° |
750mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/ซม. |
6000mm |
0.5-3° |
750mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/ซม. |
2500mm |
0.5-2.5 ° |
750mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/ซม. |
3200mm |
0.5-2.5 ° |
750mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/ซม. |
4000mm |
0.5-2.5 ° |
750mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/ซม. |
5000mm |
0.5~3° |
750mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/ซม. |
6000mm |
0.5~3° |
750mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/ซม. |
8000mm |
0.5~3° |
750mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10mm |
≤450kN/ซม. |
2500mm |
0.5-2.5 ° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10mm |
≤450kN/ซม. |
3200mm |
0.5-2.5 ° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10mm |
≤450kN/ซม. |
4000mm |
0.5-2.5 ° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10mm |
≤450kN/ซม. |
5000mm |
0.5~2.5° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10mm |
≤450kN/ซม. |
6000mm |
0.5~2.5° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10mm |
≤450kN/ซม. |
8000mm |
0.5~2.5° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13mm |
≤450kN/ซม. |
2500mm |
0.5-2.5 ° |
1000mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13mm |
≤450kN/ซม. |
3200mm |
0.5-2.5 ° |
1000mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13mm |
≤450kN/ซม. |
4000mm |
0.5-2.5 ° |
1000mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13mm |
≤450kN/ซม. |
6000mm |
0.5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13mm |
≤450kN/ซม. |
8000mm |
0.5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13mm |
≤450kN/ซม. |
9000mm |
0.5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13mm |
≤450kN/ซม. |
10000mm |
0.5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/ซม. |
2500mm |
0.5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/ซม. |
3200mm |
0.5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/ซม. |
4000mm |
0.5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/ซม. |
5000mm |
0.5~3.0° |
1000mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/ซม. |
6000mm |
1~3.0° |
1000mm |
37KW |
7000*2400*3600 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/ซม. |
8000mm |
1~3.0° |
1000mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20mm |
≤450kN/ซม. |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20mm |
≤450kN/ซม. |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20mm |
≤450kN/ซม. |
4000mm |
1~3.0° |
1000mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20mm |
≤450kN/ซม. |
6000mm |
1~3.0° |
1000mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30mm |
≤450kN/ซม. |
2500mm |
1~3.0° |
1000mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30mm |
≤450kN/ซม. |
3200mm |
1~3.0° |
1000mm |
45KW |
4200*1900*3000 |
34000Kg |
ข้อสังเกต: พารามิเตอร์นี้อ้างอิงจาก 2019 desginหากพารามิเตอร์ไม่อัปเดตทันเวลา โปรดเข้าใจและติดต่อกับเราทางแชทออนไลน์หรืออีเมลขอบใจ.
