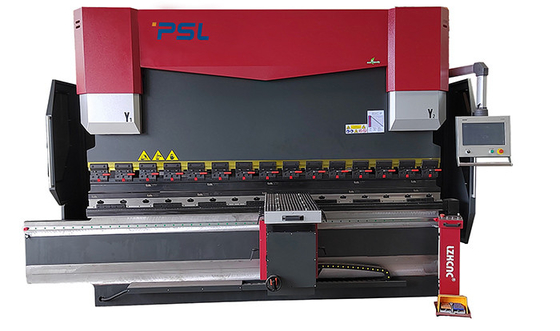

9 แกน Cnc Hydraulic Press Brake Machine เครื่องดัดแผ่นรองรับด้านหน้าอัตโนมัติ

การออกแบบใหม่ CNC press brake และเครื่องดัดสำหรับการแปรรูปโลหะแผ่น





แนะนำการประยุกต์ใช้ CNC Press Brake,







หลักการและคุณสมบัติของเบรคกด CNC:





1, โครงสร้างของ CNC Press Brake:
1) โครงสร้างเหล็กเชื่อมที่สมบูรณ์lบ้านทั้งหลังและด้านขวา โต๊ะทำงาน และฐานกระบอกสูบเชื่อมเข้าด้วยกันทั้งโครง

2) หลังจากเชื่อม ความเค้นภายในจะถูกกำจัดโดยการแบ่งเบาบรรเทา ดังนั้นเหล็กทั้งหมดจึงแข็งแรงและมีเสถียรภาพ
2) ซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์ ANSYS เพื่อให้มั่นใจในความน่าเชื่อถือและความแข็งแรงของโครงเครื่องและความแม่นยำในการดัด



2, ระบบ CNC เพื่อควบคุม:

1) การดำเนินการทั้งหมด (แกน X,R,Z ทำงาน) ของตัวกั้นแบ็คเกจ;

2) จังหวะของรามถูกควบคุม

3) ระบบไฮดรอลิกที่ไหลและแรงดันในสองหน่วยเซอร์โวไฮดรอลิก

4) การปรับค่าชดเชยการโก่งตัว





3, ระบบไฮดรอลิก:
1) ระบบควบคุมแบบบูรณาการนำเข้าจากRexroth เยอรมนี;
2) ถังน้ำมันสองถังพร้อมมอเตอร์เซอร์โวหลัก + ปั๊ม + แผงวาล์วขับกระบอกสูบสอง sieds แยกกัน

3) ลดการติดตั้งท่อใช้น้ำมันน้อยลงและอุณหภูมิน้ำมันต่ำเป็นเวลานาน
4) ตรวจสอบความเสถียรในการทำงานและรูปลักษณ์ที่ดีขึ้น



4, สองถังน้ำมันหลัก:
1) โหมดการควบคุมวงปิด: บอร์ดเซอร์โววาล์วของเยอรมนีและไม้บรรทัดตะแกรงนำเข้า

2)ความถี่สูงเทคโนโลยีการควบคุมไฮดรอลิก รวดเร็ว มีประสิทธิภาพ และแม่นยำยิ่งขึ้น
3) แตกต่างอย่างสิ้นเชิงจากเครื่องดัดแบบหยุดกลแบบดั้งเดิม
4) ความแม่นยำสูงของตำแหน่งร่อนและการดัด;


5, ตัวกั้นหลัง:
1) บอลสกรูคุณภาพสูงและตัวนำทางเชิงเส้นเพื่อให้มั่นใจถึงความแม่นยำในการหยุด
2) การบล็อกแบบหลายแกนที่ใช้งานได้ดีกว่าตามความต้องการของลูกค้า

3)นิ้วมาตรฐาน 2 ชุดติดตั้งอยู่ในลิเนียร์ไกด์เดอร์ที่ติดตั้งบนคานเกจด้านหลัง สำหรับชิ้นงานรูปทรงที่ซับซ้อน ระบบแบ็คเกจ 4 หรือ 5 นิ้วและดายที่เกี่ยวข้องมีให้คุณเลือก



6, แขนติดตามด้านหน้า:

1) เซอร์โวมอเตอร์ขับเคลื่อนแขนรองรับขึ้นและลงตามแผ่นโค้งงอ

2) พิเศษสำหรับดัดแผ่นขนาดใหญ่เพื่อช่วยคนงานและหลีกเลี่ยงอุบัติเหตุ



7, ร่างกายสองด้าน:
1) แผ่นรูปตัว C ติดตั้งทั้งสองด้าน
2) ไม้บรรทัดตะแกรงความแม่นยำสูงได้รับการแก้ไขระหว่างแผ่นรูปตัว C และ Ram
3) หลีกเลี่ยงผลกระทบต่อความแม่นยำในการดัดที่เกิดจากการบิดเบี้ยวของตัวเครื่องในระหว่างการดัด









บทนำของชิ้นส่วนหลัก:



- ตัวควบคุม CNC DELEM DA53T:









-- ไม้บรรทัดตะแกรง GIVI

เบรคกด CNC ใช้การควบคุมเซอร์โวไฟฟ้าไฮดรอลิกแบบวงปิดอย่างเต็มที่

สัญญาณตำแหน่งรามสามารถตอบรับกับระบบ CNC ได้ทั้งสองด้าน เซนเซอร์ไม้บรรทัด,

จากนั้นตัวควบคุม CNC DA66T จะปรับปริมาณการไหลของน้ำมันโดยเปลี่ยนขนาดเปิดของวาล์วซิงโครนัส

ในที่นี้การควบคุม ram Y1, Y2 ที่ทำงานในระดับเดียวกันโดยคงสถานะคู่ขนานของโต๊ะทำงาน









-- ตารางการมอบเครื่องกล/การชดเชย

• กลไกการชดเชยการโก่งตัวในพื้นที่ใช้โครงสร้างการชดเชยตารางการรบกวนทางกลตัวควบคุม CNC ควบคุมการคำนวณอัตโนมัติ









- ตัวกั้น Backgaug,

● แกน X ขับเคลื่อนด้วยเซอร์โวมอเตอร์

● แกน R ขับเคลื่อนด้วยเซอร์โวมอเตอร์

● แกน Z1,Z2 (นิ้ว 1 และ 2) ขับเคลื่อนด้วยเซอร์โวมอเตอร์(ไม่จำเป็น)

  ● แกน Z3,Z4 ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์เพื่อรองรับการติดตามแผ่นเหล็กในระหว่างการดัด (อุปกรณ์เสริม)

● แกนทั้งหมดขับเคลื่อนโดยเซอร์โวมอเตอร์









- แขนรองรับ / ติดตามด้านหน้า





  - Quick Clamping เพื่อแก้ไขเครื่องมือด้านบนอย่างรวดเร็วและง่ายดาย









--เครื่องมือมาตรฐานด้านบนและ Double V-Die (สไตล์ Amada) บนเครื่อง

วัสดุ: 42CrMo

กระบวนการชุบแข็งโดยรวม มีความแข็งสูงและทนต่อการสึกหรอได้ดี

V-die V8,V12,V16 เดี่ยวหรือคู่ (กำหนดเอง)









-- เยอรมนี BAUSER และ Busak + Shamban ซีลกระบอก









  --ระบบไฟฟ้าที่วางใจได้

• อุปกรณ์ไฟฟ้า (รีเลย์, คอนแทคเตอร์) France Schneider
• ตู้กันฝุ่นเกรด IP54 รับประกันระบบไฟฟ้าคุณภาพสูง
• ฟังก์ชั่นเปิดประตูและปิดเครื่อง
• ไดรเวอร์เซอร์โวมอเตอร์ Estun คุณภาพสูง







-- เลเซอร์ป้องกันความปลอดภัย











พารามิเตอร์ CNC Press Brake ของ HPB series,
