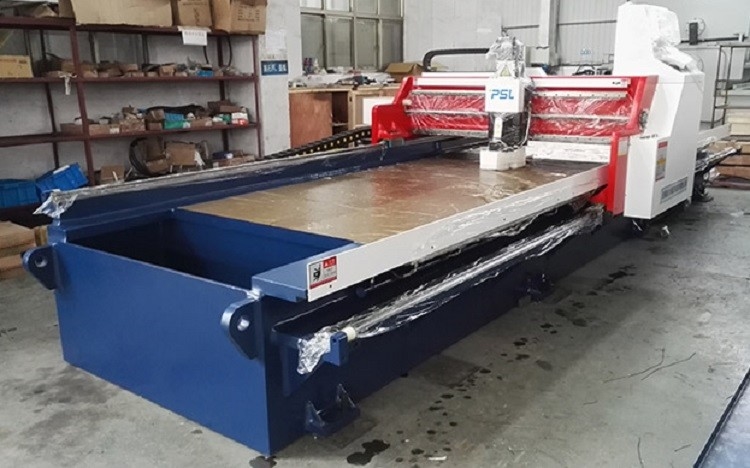

เครื่องตัดร่อง V แผ่นโลหะคาร์บอนแนวนอน Slotting ไฮดรอลิก

แผ่นคาร์บอนสแตนเลสแนวนอน CNC ไฮดรอลิก V-groove Slotting machine

คำอธิบายเครื่อง

อุปกรณ์นี้เป็นเครื่อง CNC Servo V-Groove สำหรับแผ่นโลหะ

มันใช้ตัวควบคุม CNC ขั้นสูงและการออกแบบที่เป็นนวัตกรรมใหม่พร้อมข้อดีของความแม่นยำในการประมวลผลสูง ใช้งานง่าย ไม่มีเสียงรบกวน ไม่มีการสั่นสะเทือน และอื่น ๆ

มีการใช้กันอย่างแพร่หลายในร่องวีร่องวีโลหะแผ่น U-groove และการประมวลผลร่องที่ผิดปกติอื่น ๆ (รวมถึงสแตนเลส, อลูมิเนียม, แผ่นอลูมิเนียม, ทองแดง, เหล็กกล้าคาร์บอนและแผ่นพิเศษอื่น ๆ )

โดยเฉพาะอย่างยิ่ง ใช้ได้กับกระบวนการ V-groove ของแผ่นโลหะก่อนดัด

ลักษณะการทำงาน,

1.1 โครงเครื่องกัดเซาะร่องโลหะแผ่นและคานเป็นทรงกล่องทั้งหมดหลังจากการออกแบบไฟไนต์เอลิเมนต์ให้เหมาะสมที่สุดแล้ว การเชื่อมเหล็กทั้งหมดจะถูกปรับอุณหภูมิเพื่อขจัดความเค้นตกค้าง

​1.2 เครื่อง slotting แผ่นโลหะ V ใช้ตัวควบคุมอุตสาหกรรมไต้หวัน EASYCAT หรือ SYNTEC และระบบเซอร์โวแบบวงปิด: ง่าย ยืดหยุ่น รวดเร็ว มีประสิทธิภาพ และเสียงรบกวนต่ำ

1.3 CNCคอนโทรลเลอร์ที่รองรับการทำงานอัตโนมัติเต็มรูปแบบ ใบมีด 3 ใบสามารถทำงานพร้อมกันได้ช่วยเพิ่มประสิทธิภาพการเซาะร่องได้อย่างมาก

1.4 เครื่องเซาะร่องตัววีสแตนเลสพร้อมแกนควบคุม 4 แกน (แกน X, Y1, Y2, Z) อุปกรณ์ยึดไฮดรอลิก โครงสำหรับตั้งสิ่งของและที่จับเครื่องมือทำให้เคลื่อนที่ไปกลับพร้อมกันเมื่อทำงาน

1.5 เครื่องร่องวีใช้บอลสกรูและรางลูกกลิ้งสำหรับงานหนัก

1.6 เครื่องนี้ติดตั้งระบบหล่อลื่นอัตโนมัติ: การสึกหรอต่ำ การประมวลผลที่ดี ทำให้มั่นใจในความแม่นยำของเครื่องจักรและลักษณะการตอบสนองแบบไดนามิกสูง

1.7ระบบเป่าและระบายความร้อนด้วยอากาศอัด/น้ำไม่เพียงแต่ป้องกันของเสียจากการตัดจากการขีดข่วนพื้นผิวของชิ้นงานเท่านั้น แต่ยังช่วยยืดอายุการใช้งานของมีดอีกด้วย

พารามิเตอร์ทางเทคนิคหลัก

การเรียนการสอนชิ้นส่วนหลัก
