รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | เครื่อง CNC V-cut Groove | ประเภทเครื่อง: | PSL-1250x4000 |
|---|---|---|---|
| ตัวหลัก: | โครงเหล็กเชื่อม | ควบคุม: | ระบบ CNC EASYCAT |
| ขับรถ: | เซอร์โวยูนิตเต็ม | โครงสร้าง: | โครงสำหรับตั้งสิ่งของประเภท |
| กำลังไฟพิกัด: | 9KW | Max. แม็กซ์ cutting depth width ความกว้างความลึกตัด: | 3mm |
| แหล่งพลังงาน: | ไฟฟ้า | น้ำหนัก: | 9000KG |
| แรงดันไฟฟ้า: | 380V/220V, 50HZ/60HZ อุปกรณ์เสริม | ขนาด(l*w*h): | 6100*2300*1800 |
| สี: | สีขาวลูกค้าออกแบบ | แอปพลิเคชัน: | การตัดโลหะอุตสาหกรรม |
| การรับประกัน: | 1 ปี | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนออนไลน์ |
| แสงสูง: | เครื่องตัดร่องวีโลหะแผ่น PSL,เครื่องตัดร่องวี CNC เซอร์โวแบบเต็ม,เครื่องตัดร่องวี CNC เต็ม Servo |
||

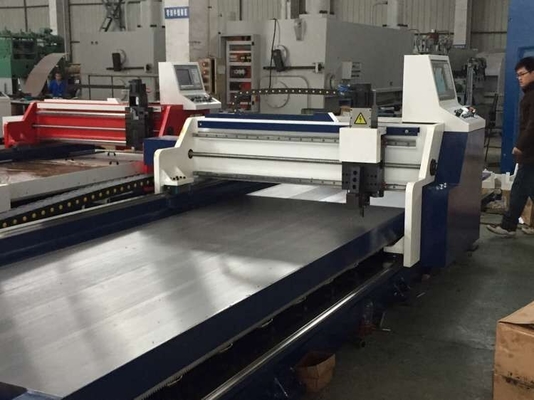

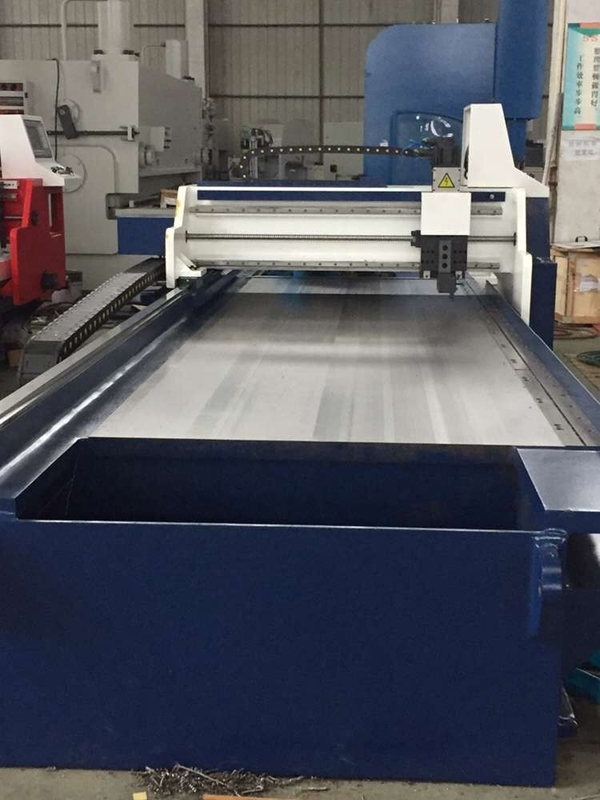

แผ่นโลหะ เครื่องเซาะร่อง CNC V-cut เซอร์โวแบบเต็ม
ลักษณะการทำงาน,
ใช้การออกแบบโครงสร้างเฟรมของฐานเครื่องตัดวีและคานขวางโต๊ะทำงานทำจากเหล็กโครงสร้างที่มีความแข็งแรงสูง 60 มม. Q345 และโครงทำจากแผ่นเหล็ก Q235
เตียงถูกอบด้วยก๊าซธรรมชาติเพื่อขจัดความเครียดจากการเชื่อมและลดการเสียรูปของอุปกรณ์การพ่นทรายช่วยให้ได้ผลการพ่นสีที่ยอดเยี่ยม
เครื่องตัดรูปตัววีนี้ใช้เกียร์ทองแดงที่แม่นยำและการส่งผ่านชั้นวางแบบเฮลิคอล เสริมด้วยรางนำเชิงเส้นสำหรับงานหนัก พร้อมการปรับความถี่ตัวแปรของความเร็วในการเคลื่อนที่ กระบวนการตัดที่เสถียรและมีประสิทธิภาพ
ไดรฟ์สายพานรูปสามเหลี่ยมใช้ในไดรฟ์หลักของมอเตอร์ เนื่องจากแรงยืดของสายพานรูปสามเหลี่ยมช่วยลดแรงกระแทกระหว่างการหยุดฉุกเฉินและการส่งคืน ทำให้มั่นใจได้ถึงการทำงานที่ยืดหยุ่นของอุปกรณ์และยืดอายุการใช้งานของอุปกรณ์
อุปกรณ์ขนย้ายเครื่องมือลำเลียงของเครื่องตัด V-cut ใช้บอลสกรูแบบไม่มีเสียง SFSR และรางนำทางแบบไม่มีเสียง QH เพื่อให้แน่ใจว่ามีความแม่นยำสูง
ชิ้นส่วนเครื่องจักร V-cut นี้ได้รับการแก้ไขด้วยระบบจับยึดแบบไฮดรอลิก ความเร็วในการ slotting นั้นรวดเร็วและรับประกันการหนีบที่แข็งแรงระบบไฮดรอลิกติดตั้งการชดเชยการสะสมและวาล์วระบาย และมอเตอร์ทำงานในโหมดกวาดล้าง ซึ่งช่วยประหยัดพลังงานและรับรองความปลอดภัยของระบบไฮดรอลิก
เครื่องตัดรูปตัววีใช้มีดสี่ตัวในการประมวลผลช่อง "V" ดังนั้นปริมาณการตัดจะกระจายอย่างสม่ำเสมอและลดการเสียรูปของชิ้นงานนอกจากนี้ยังเลือกระบบระบายความร้อนขนาดเล็กเพื่อยืดอายุการใช้งานของเครื่องมือตัดและลดต้นทุนการผลิต
เครื่อง V-cut สามารถใช้ได้โดยการป้อนแป้นพิมพ์และขั้นตอนการทำงานเท่านั้นตามความแตกต่างระหว่างผู้ปฏิบัติงานกับวัสดุ สามารถใช้ปุ่มหมุนเพื่อปรับความเร็วในการประมวลผลเพื่ออำนวยความสะดวกในการทำงานของผู้ปฏิบัติงาน
สามารถทราบขั้นตอนการทำงานได้ผ่านหน้าจอแสดงผลใช้เซ็นเซอร์เพื่อความปลอดภัยของผู้ปฏิบัติงาน
เมื่ออุปกรณ์ผิดปกติ ข้อมูลการเตือนบนหน้าจอแสดงผลจะง่ายต่อการบำรุงรักษา
เครื่องตัดวีคัทต้องการกำลังคนเมื่อใส่และนำชิ้นงานออกเท่านั้น จึงช่วยประหยัดกำลังคนได้
เครื่องตัด V-cut มีฟังก์ชันการซ่อมแซมตัวเองในกระบวนการใช้งาน ลูกค้าสามารถวางแผนตารางตามความต้องการของตนเองได้ เพื่อความถูกต้องในการประมวลผล
พารามิเตอร์ทางเทคนิคหลัก
| ช่วงความหนาสำหรับแผ่นที่จะแปรรูป | 0.6mm-4mm (สแตนเลส) |
| ช่วงความหนาสำหรับแผ่นที่จะแปรรูป | 0.6mm-4mm (เหล็กกล้าคาร์บอน) |
| แม็กซ์ประมวลผลความลึกในแต่ละครั้ง | 0.6mm |
| แม็กซ์การประมวลผลความลึก | 3mm |
| ความยาวของแผ่นที่จะแปรรูป | 3200mm/4000mm |
| ความเร็วความกว้าง | 1250mm/1500mm |
| ระยะขอบขั้นต่ำของรางประเภท V | 6mm |
| ความเร็วตัดไปข้างหน้า | 0-70m/นาที |
| แกน X กลับความเร็ว | 0-70m/นาที |
| ชุดหน่วยขั้นต่ำแกน Y | 0.01 มม. |
| ความแม่นยำในการวางตำแหน่งขั้นต่ำของแกน Y | ±0.05mm |
| ชุดหน่วยขั้นต่ำแกน Z | 0.01 มม. |
| ความแม่นยำของตำแหน่ง | ±0.05mm |
| จังหวะแกน Z | 50mm |
| อินเวอร์เตอร์แกน X/เซอร์โวมอเตอร์ | 5.5KW อีซี่แคท |
| เซอร์โวมอเตอร์แกน Z | อีซี่แคท 1 กิโลวัตต์ |
| Y1, Y2 แกนเซอร์โวมอเตอร์ | อีซี่แคท 1 กิโลวัตต์ |
| ระบบไฮดรอลิก | 1.5KW/8L/10MPa |
| 1500*3000 | 5300mm*2550mm*1560mm |
| มีด | 3sets |
| 1500*4000 | 6000mm*2550mm*1560mm |
| แรงดันลม | 6Map-8Map |
| น้ำหนัก | 8.5T/9.5T |
| พลังงานหลัก | 380V/50HZ/3เฟส |
การเรียนการสอนชิ้นส่วนหลัก
| ระบบซีเอ็นซี | ไต้หวัน ESAYCAT 19” HD LCD Touch screen |
| หน่วยเซอร์โว (X, Y, Z) | EASYCAT ไต้หวัน |
| ระบบระบายความร้อน | ปั๊มน้ำหล่อเย็น |
| มีด | ประเทศจีน (หัวมีดโลหะผสมของเกาหลีใต้) |
| บอลสกรู | บาดเจ็บที่สมอง ไต้หวัน |
| แนวทางเชิงเส้น | HIWIN ไต้หวัน |
| เกียร์และแร็ค | YYC ไต้หวัน |
| ระบบไฮดรอลิก | แบรนด์ไต้หวัน |
| สายไฟ | IGUS เยอรมนี |
| เครื่องใช้ไฟฟ้าแรงต่ำ | ชไนเดอร์ |
| สวิตช์จำกัด |
แบรนด์ของญี่ปุ่นหรือเยอรมนี |
