รายละเอียดสินค้า:
การชำระเงิน:
|
| แอปพลิเคชัน: | สล็อตตัดโลหะอุตสาหกรรม | ชื่อ: | เครื่องตัด CNC V-cut แบบแผ่นโลหะ |
|---|---|---|---|
| ประเภทเครื่อง: | PSL-1250x3200 | โครงสร้าง: | โครงสำหรับตั้งสิ่งของประเภท |
| ขับรถ: | ขับเซอร์โวยูนิตที่สมบูรณ์ | ควบคุม: | ระบบ CNC SynTec, EASYCAT 19" Full touch screen |
| กำลังไฟพิกัด: | 9KW | Max. แม็กซ์ cutting depth width ความกว้างความลึกตัด: | 2.5mm |
| แหล่งพลังงาน: | ไฟฟ้า,ไฮดรอลิค | น้ำหนัก: | 8500 กก. |
| แรงดันไฟฟ้า: | 380V/220V, 50HZ/60HZ อุปกรณ์เสริม | ขนาด(l*w*h): | 5300*2200*1600 |
| มีดระบายความร้อน: | ระบายความร้อนด้วยน้ำ | สี: | สีขาวลูกค้าออกแบบ |
| การรับประกัน: | 1 ปี | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนออนไลน์ |
| แสงสูง: | ตารางโครงสำหรับตั้งสิ่งของเครื่องตัดร่องซีเอ็นซี Slotting,เครื่องตัดร่องซีเอ็นซีโครงสำหรับตั้งสิ่งของ,โครงสำหรับตั้งสิ่งของตาราง v เครื่องตัดซีเอ็นซีร่อง |
||

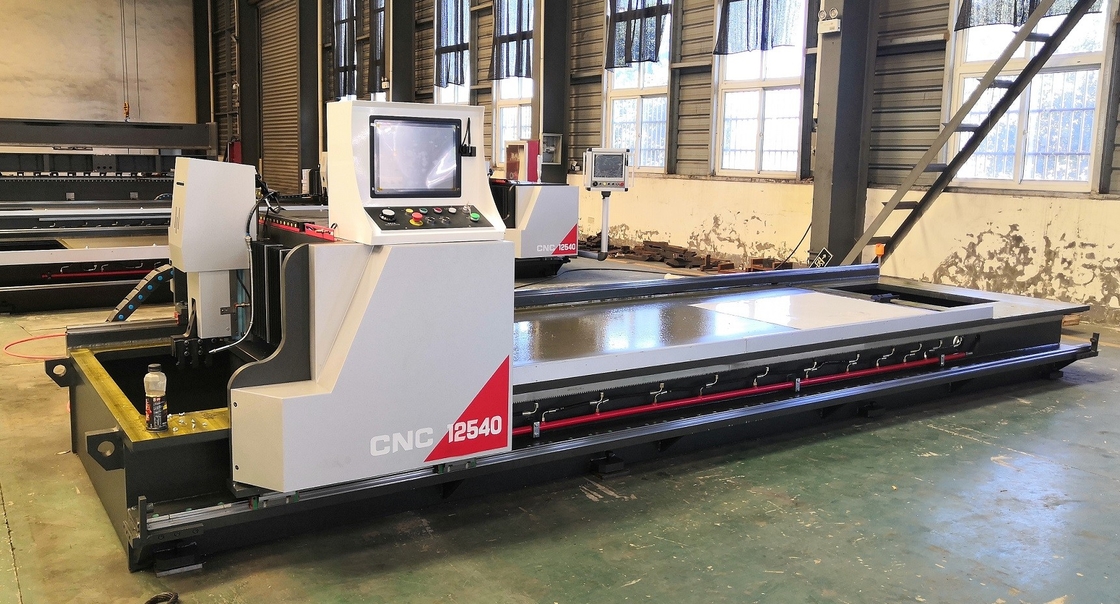

แผ่นโลหะ Slotting Gantry table CNC V-cut เซาะร่องเครื่อง
แนะนำ Gantry ประเภท V-cut,
ลักษณะการทำงาน,
การเคลื่อนไปข้างหน้าและข้างหลังของตัวยึดเพลต (แกน Y1) การเคลื่อนขึ้นและลง (แกน Z) และการเคลื่อนที่ด้านหน้าและด้านหลัง (แกน Y2) ของวัสดุกดปลายถูกควบคุมโดยระบบ CNC, ไดรฟ์เซอร์โวมอเตอร์ AC, ไดรฟ์บอลสกรู, สูง ควบคุมความแม่นยำ คุณสมบัติการวางตำแหน่งที่แม่นยำ
การเคลื่อนที่ด้านซ้ายและขวา (แกน X) ของลำแสงถูกขับเคลื่อนด้วยความเร็วของหน่วยเซอร์โวที่ปรับได้ และเฟืองเกลียวและตัวขับแบบแร็คแอนด์พีเนียนมีลักษณะเฉพาะของความเร็วสูงและความสามารถในการรับน้ำหนักที่แข็งแกร่ง
ระบบจับยึดแบบไฮดรอลิกสามารถปรับกดด้านข้างของชิ้นงานและด้านป้อนได้ตามความหนาที่แตกต่างกัน ซึ่งเป็นหนึ่งในมาตรการที่มีประสิทธิภาพเพื่อให้แน่ใจว่ามีความแม่นยำในการประมวลผลและสามารถทำซ้ำได้
ระบบเป่าและระบายความร้อนด้วยอากาศอัด/น้ำไม่เพียงแต่ป้องกันของเสียจากการตัดจากการขีดข่วนพื้นผิวของชิ้นงานเท่านั้น แต่ยังช่วยยืดอายุการใช้งานของมีดอีกด้วย
เครื่องตัดวีใช้มีด 3 เล่มในการประมวลผลช่อง "V" ดังนั้นปริมาณการตัดจะกระจายอย่างสม่ำเสมอและลดการเสียรูปของชิ้นงาน
พารามิเตอร์ทางเทคนิคหลัก
| ช่วงความหนาสำหรับแผ่นที่จะแปรรูป | 0.6mm-4mm (สแตนเลส) |
| ช่วงความหนาสำหรับแผ่นที่จะแปรรูป | 0.6mm-4mm (เหล็กกล้าคาร์บอน) |
| แม็กซ์ประมวลผลความลึกในแต่ละครั้ง | 0.6mm |
| แม็กซ์การประมวลผลความลึก | 2.5mm |
| ความยาวของแผ่นที่จะแปรรูป | 3200mm |
| ความเร็วความกว้าง | 1250mm/1500mm |
| ระยะขอบขั้นต่ำของรางประเภท V | 6mm |
| ความเร็วตัดไปข้างหน้า | 0-70m/นาที |
| แกน X กลับความเร็ว | 0-70m/นาที |
| ชุดหน่วยขั้นต่ำแกน Y | 0.01 มม. |
| ความแม่นยำในการวางตำแหน่งขั้นต่ำของแกน Y | ±0.05mm |
| ชุดหน่วยขั้นต่ำแกน Z | 0.01 มม. |
| ความแม่นยำของตำแหน่ง | ±0.05mm |
| จังหวะแกน Z | 50mm |
| อินเวอร์เตอร์แกน X/เซอร์โวมอเตอร์ | 5.5KW อีซี่แคท |
| เซอร์โวมอเตอร์แกน Z | อีซี่แคท 1 กิโลวัตต์ |
| Y1, Y2 แกนเซอร์โวมอเตอร์ | อีซี่แคท 1 กิโลวัตต์ |
| ระบบไฮดรอลิก | 1.5KW/8L/10MPa |
| 1500*3000 | 5300mm*2550mm*1560mm |
| มีด | 3sets |
| แรงดันลม | 6Map-8Map |
| น้ำหนัก | 8.0T/8.5T |
| พลังงานหลัก | 380V/50HZ/3เฟส |
การเรียนการสอนชิ้นส่วนหลัก
| ระบบซีเอ็นซี | ไต้หวัน ESAYCAT 19” HD LCD Touch screen |
| หน่วยเซอร์โว (X, Y, Z) | EASYCAT ไต้หวัน |
| ระบบระบายความร้อน | ปั๊มน้ำหล่อเย็น |
| มีด | ประเทศจีน (หัวมีดโลหะผสมของเกาหลีใต้) |
| บอลสกรู | บาดเจ็บที่สมอง ไต้หวัน |
| แนวทางเชิงเส้น | HIWIN ไต้หวัน |
| เกียร์และแร็ค | YYC ไต้หวัน |
| ระบบไฮดรอลิก | แบรนด์ไต้หวัน |
| สายไฟ | IGUS เยอรมนี |
| เครื่องใช้ไฟฟ้าแรงต่ำ | ชไนเดอร์ |
| สวิตช์จำกัด |
แบรนด์ของญี่ปุ่นหรือเยอรมนี |
