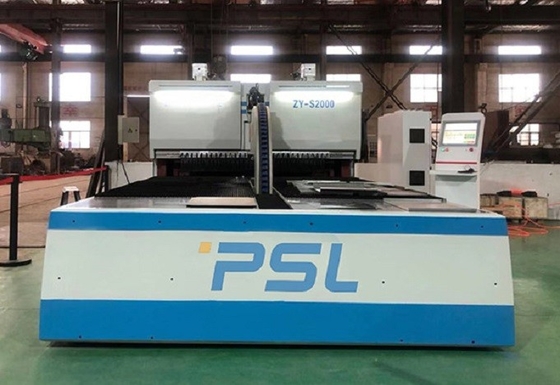

เครื่องพับแผ่นโลหะ Cnc โฟลเดอร์ Smart Flexible All Servo Multi Edges Bending center

ศูนย์ดัด CNC แบบยืดหยุ่น All-Servo CNC เครื่องพับหลายขอบ

บทสรุปของเครื่อง:

ศูนย์ดัดงออัจฉริยะเป็นผลิตภัณฑ์เทคโนโลยีขั้นสูงที่พัฒนาและผลิตสำหรับอุตสาหกรรมโลหะแผ่นเพื่อปรับปรุงประสิทธิภาพการผลิต ลดความเข้มแรงงาน และปรับปรุงภาพลักษณ์องค์กร

อุปกรณ์มี:

*สถาปัตยกรรม Industrial 4.0 ซึ่งสามารถอัพเกรดได้อย่างราบรื่น

* ความเร็วที่รวดเร็ว

* การสร้างต้นแบบอย่างรวดเร็วของชิ้นงานมีความสม่ำเสมอสูง

*การใช้พลังงานต่ำ;

* การบำรุงรักษารายวันที่เรียบง่ายและต้นทุนต่ำ

* ระบบอัตโนมัติระดับสูง ใช้งานง่าย และความต้องการแรงงานต่ำ

*ไม่จำเป็นต้องทำแม่พิมพ์เพิ่มเติม และรูปร่างของชิ้นงานที่ซับซ้อน (มุมฉาก มุมที่ไม่ใช่มุมฉาก ฯลฯ พับขึ้นหรือลง) ได้รับการออกแบบตามต้องการและผลิตได้ตลอดเวลา

*ใช้ได้กับวัสดุหลากหลายประเภท โดยส่วนใหญ่เป็นเหล็กกล้าไร้สนิม แผ่นรีดเย็น และแผ่นอะลูมิเนียม

*เข้ากันได้กับวิธีการขนถ่ายต่างๆ: การขนถ่ายด้วยมือ, การขนถ่ายหุ่นยนต์นั่งร้าน, การขนถ่ายด้วยแขนกลเป็นอุปกรณ์เสริม;

*ศูนย์ดัดอัจฉริยะมีอินเทอร์เฟซซอฟต์แวร์และฮาร์ดแวร์มากมาย ซึ่งสามารถเชื่อมต่อกับหุ่นยนต์ทั่วไปในท้องตลาดได้การเลือกเฉพาะสามารถเลือกได้ตามความต้องการที่แท้จริงของผู้เรียกร้อง

* ระบบควบคุมตระหนักถึงการเชื่อมโยงพร้อมกัน 9 แกน (11 แกน) ในความหมายที่แท้จริง พร้อมการดัดที่ราบรื่นและการประสานการทำงานเชิงกลสูง

*ระบบตรวจจับโหลดนอกรีตของศูนย์ดัดงออัจฉริยะ ระบบติดตามโหลดนอกรีต และระบบตรวจจับแผ่นหนาสามารถปกป้องเครื่องจักรได้อย่างมีประสิทธิภาพ ปกป้องชิ้นงาน และลดของเสียจากชิ้นงาน

*ระบบการจัดการการดำเนินงานและการบำรุงรักษาบนคลาวด์สามารถตรวจสอบการทำงานของเครื่องจักรแบบเรียลไทม์

* ส่วนต่อประสานระหว่างคนกับเครื่องจักรที่เป็นมิตร ง่ายต่อการเข้าใจและการเขียนโปรแกรมที่ยืดหยุ่น

*สำหรับชิ้นงานที่มีขนาดไม่มาตรฐาน สามารถเลือกเกณฑ์มาตรฐานการวางตำแหน่งที่แตกต่างกันได้ตามรูปร่างของชิ้นงาน และสามารถควบคุมข้อผิดพลาดในการเฉือนของแผ่นเพลทได้ที่คมดัดแรก เพื่อให้มั่นใจถึงความแม่นยำของมิติหลังการขึ้นรูป

บทนำสู่โมดูลหลักของเครื่องทั้งหมด

1. โครงเครื่อง:

* หลังจากการวิเคราะห์ความเค้นขององค์ประกอบไฟไนต์ที่แม่นยำ โครงเครื่องใช้การออกแบบการเชื่อมต่อโครงข่ายรูปสามเหลี่ยมการแผ่รังสีแบบวงกลมที่เสถียร และวัสดุหล่อคุณภาพสูง QT500-7 และ HT250 จะถูกเลือกหลังจากการวิเคราะห์วัสดุที่เข้มงวด

* เฟรมของเครื่องจักรใช้เตาเผาควบคุมอุณหภูมิที่มีความแม่นยำสูง ดำเนินกระบวนการบำบัดความร้อนแบบสร้างใหม่ตามเส้นโค้งอุณหภูมิที่สอดคล้องกันของวัสดุ จากนั้นจึงดำเนินการรักษาอายุด้วยการสั่นสะเทือนความถี่เต็มเพื่อให้มีเวลาเพียงพอในการคลายความเครียดภายใน

* พื้นผิวการติดตั้งและรูของรางนำลำตัวเครื่องบิน, ลีดสกรู, แท่นวางตำแหน่งและกลไกการส่งผ่านจะถูกจับยึดและประมวลผลในคราวเดียวโดยเครื่องคว้านพื้น CNC ขนาดใหญ่

* ฟิกซ์เจอร์ที่แตกต่างกันได้รับการออกแบบมาสำหรับชิ้นงานที่แตกต่างกัน และใช้แมชชีนนิ่งเซ็นเตอร์แบบหลายแกนที่มีความแม่นยำสูงในการประมวลผลชิ้นงานเพื่อให้แน่ใจว่ามีความแม่นยำสม่ำเสมอทั้งก่อนและหลังการจับยึด

* สำหรับรอยเชื่อม ไม่ว่าขนาดใหญ่หรือเล็ก การเชื่อมแบบป้องกันก๊าซคาร์บอนไดออกไซด์จะถูกนำมาใช้ในกระบวนการเชื่อมทั้งหมด และกระบวนการเชื่อมทั้งหมดจะถูกนำมาใช้ที่ตำแหน่งการเชื่อม

* สำหรับแต่ละชิ้นงาน จะใช้ไดอัลมิเตอร์ที่มีความแม่นยำสูงในการวัดชิ้นงานแต่ละชิ้นอย่างแม่นยำ

2. ระบบเซอร์โว:

ระบบวงปิดเต็มรูปแบบของเซอร์โวไฟฟ้าบริสุทธิ์ถูกนำมาใช้ และระบบรองรับการเชื่อมโยงพร้อมกันสูงสุด 16 แกนที่จริงแล้ว มีการใช้ 9 แกน (11 แกน) ซึ่งเป็นการเชื่อมโยงพร้อมกัน 9 แกน (11 แกน) จริง

3. ระบบให้อาหาร:(สามารถเลือกได้หลายรูปแบบ)

โหมดการให้อาหารถ้วยดูดได้รับสิทธิบัตรของรุ่นยูทิลิตี้ ซึ่งง่าย สะดวก ใช้งานง่าย และปลอดภัย

4. โต๊ะทำงาน:ระบบการโหลดและขนถ่ายถ้วยดูดแรงดันลบซึ่งสามารถหมุนได้ 360 °ตามต้องการ

5. ระบบตรวจจับการโหลดนอกรีต

6. ระบบเซอร์โวโหลดนอกรีต

7. ระบบตรวจจับความหนาของแผ่น

8. อินเตอร์เฟซการจัดการการดำเนินงานและการบำรุงรักษาระบบคลาวด์:

สามารถใช้แอพเพล็ตโทรศัพท์มือถือเพื่อตรวจสอบสถานะการทำงานของอุปกรณ์ได้ทุกที่ทุกเวลา ทำความเข้าใจสถานะการทำงานที่แท้จริงของอุปกรณ์ และนับจำนวนชิ้นงานการผลิตในช่วงเวลาต่างๆ

9. ซอฟต์แวร์การเขียนโปรแกรม:

ง่ายต่อการเรียนรู้และแสดงรูปร่างของชิ้นงานที่แก้ไขตามเวลาจริงระบบตรวจสอบตัวเองสามารถคาดการณ์ล่วงหน้าว่าโปรแกรมที่แก้ไขนั้นถูกต้องหรือไม่ หลีกเลี่ยงการเสียชิ้นงาน และปกป้องอุปกรณ์ได้อย่างมีประสิทธิภาพ

10. ระบบปฏิบัติการซีเอ็นซี:

การนำระบบควบคุมเชิงตัวเลขดัดโค้งอัจฉริยะที่พัฒนาร่วมกันมาใช้ ซึ่งทำงานบนระบบปฏิบัติการเหนือ Microsoft windows7
