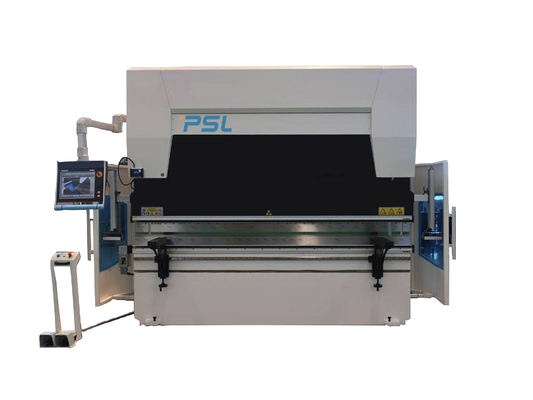

DELEM DA66T Da 65 CNC ไฮดรอลิกดเบรคเคเบิ้ลถาดเครื่องดัด 63 ตัน 2500mm

การดัดแผ่นโลหะอัตโนมัติ CNC Electro-hydraulic Press Brake Servo Main Motor



แนะนำแอปพลิเคชัน

เบรกกด CNC นี้ใช้เครื่องมือ (เครื่องมือมาตรฐานหรือเครื่องมือพิเศษ) ในการดัดแผ่นโลหะให้เป็นชิ้นงานที่มีรูปทรงตัดขวางทางเรขาคณิตต่างๆ

เป็นเครื่องขึ้นรูปโลหะแผ่นที่ออกแบบมาสำหรับการแปรรูปโลหะแผ่นรีดเย็น

มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมดัดโลหะแผ่น เช่น ยานยนต์, การผลิตเครื่องบิน, อุตสาหกรรมเบา, การต่อเรือ, ตู้คอนเทนเนอร์, ลิฟต์, ยานพาหนะทางรถไฟ และอุตสาหกรรมอื่นๆ

เครื่องดัด CNC นี้ช่วยให้คุณลดขั้นตอนการดัดและปรับปรุงประสิทธิภาพการดัดเป็นส่วนใหญ่





หลักการและคุณสมบัติของเครื่อง:



1, โครงสร้างของเบรคกด:
1) โครงสร้างเหล็กเชื่อมที่สมบูรณ์lบ้านทั้งหลังและด้านขวา โต๊ะทำงาน และฐานกระบอกสูบเชื่อมเข้าด้วยกันทั้งโครง

2) หลังจากการเชื่อม ความเค้นภายในจะถูกกำจัดโดยการแบ่งเบาบรรเทา ดังนั้นเหล็กทั้งหมดจึงแข็งแรงและมีเสถียรภาพดี
2) ซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์ ANSYS เพื่อให้มั่นใจในความน่าเชื่อถือของเครื่องจักรและความแม่นยำ



2, ระบบไฮดรอลิก:
1) ระบบควบคุมแบบบูรณาการนำเข้าจากRexroth เยอรมนี;
2) ลดการติดตั้งท่อ
3) ตรวจสอบความเสถียรในการทำงานและรูปลักษณ์ที่ดีขึ้น





3, ถังน้ำมันหลัก:
1) โหมดการควบคุมวงปิด: วาล์วเซอร์โวไฟฟ้าไฮดรอลิกของเยอรมนีและไม้บรรทัดตะแกรงนำเข้า

2)ความถี่สูงเทคโนโลยีการควบคุมไฮดรอลิก รวดเร็ว มีประสิทธิภาพ และแม่นยำยิ่งขึ้น
3) แตกต่างอย่างสิ้นเชิงจากเครื่องดัดแบบหยุดกลแบบดั้งเดิม
4) ความแม่นยำสูงของตำแหน่งร่อนและการดัด;
5) การทำงานที่แม่นยำและมั่นคง





4, ตารางการครอบฟัน / การชดเชยทางกล



1) กลไกการชดเชยการโก่งตัวในพื้นที่ใช้โครงสร้างการชดเชยตารางการรบกวนทางกลตัวควบคุม CNC ควบคุมการคำนวณอัตโนมัติ

2) แต่ละกลุ่มประกอบด้วยพื้นผิวโค้งสามมิติหลายกลุ่มที่มีความลาดชันต่างกันเส้นโค้งการชดเชยอยู่ใกล้กับเส้นโค้งการเปลี่ยนรูปของแผ่นสไลด์ ซึ่งช่วยเพิ่มความแม่นยำในการตัดเฉือนของเครื่องดัด









5, ระบบวัดกลับ:
1) บอลสกรูคุณภาพสูงและตัวนำทางเชิงเส้นเพื่อให้มั่นใจถึงความแม่นยำในการหยุด
2) การบล็อกหลายแกนที่ใช้งานได้ดีกว่าตามความต้องการของลูกค้า

3)นิ้วมาตรฐาน 2 ชุดติดตั้งอยู่ในลิเนียร์ไกด์เดอร์ที่ติดตั้งบนคานเกจด้านหลัง สำหรับชิ้นงานรูปทรงที่ซับซ้อน ระบบแบ็คเกจ 4 หรือ 5 นิ้วและดายที่เกี่ยวข้องมีให้คุณเลือก





6, ร่างกายสองด้าน:
1) แผ่นรูปตัว C ติดตั้งทั้งสองด้าน
2) ไม้บรรทัดตะแกรงความแม่นยำสูงอยู่บนแผ่นรูปตัว C;
3) หลีกเลี่ยงผลกระทบต่อความแม่นยำในการดัดที่เกิดจากการบิดเบี้ยวของตัวเครื่องในระหว่างกระบวนการดัด



7, ตัวควบคุม CNC Delem Series:

1) การดำเนินการทั้งหมด (แกน X,R ทำงาน) ของกันชนท้าย;

2) จังหวะของราม (แกน Y1,Y2)

3) ระบบไฮดรอลิกไหลและแรงดัน

4) การปรับค่าชดเชยการโก่งตัว

5)ลูกค้าสามารถเลือกรูปแบบแบ็คเกจที่แตกต่างกันได้

เอ็กซ์+อาร์ ;(DA53T,DA58T)

X+R+Z1+Z2;(ใช้ DA-66T, DA-69T)

X+X(เดลต้า)+R+Z1+Z2;(ใช้ DA-66T, DA-69T)

X1+X2+R1+R2+Z1+Z2.(ใช้ DA-66T, DA-69T)

 X1+X2+R1+R2+Z1+Z2+Z3+Z4.(ใช้ DA-66T, DA-69T)







8, ไม้บรรทัดเซนเซอร์ GIVI

1) เบรคกด CNC ใช้ระบบควบคุมเซอร์โวไฟฟ้าไฮดรอลิกแบบวงปิดอย่างเต็มที่

2) สัญญาณตำแหน่ง Ram สามารถป้อนกลับไปยังระบบ CNC ได้ทั้งสองด้าน เซนเซอร์ ไม้บรรทัด,

3) จากนั้นตัวควบคุม CNC DA58T จะปรับปริมาณการไหลของน้ำมันโดยเปลี่ยนขนาดเปิดของวาล์วซิงโครนัส

ในที่นี้การควบคุม ram Y1, Y2 ที่ทำงานในระดับเดียวกันโดยคงสถานะขนานของโต๊ะทำงาน





9, Quick Clamping เพื่อแก้ไขเครื่องมือด้านบนอย่างรวดเร็วและง่ายดาย







10. Standard Top tool และ Double V-Die (แบบ Amada) บนเครื่อง

วัตถุดิบ: 42CrMo

   V-die V8,V12,V16 เดี่ยวหรือคู่ (กำหนดเอง)

กระบวนการชุบแข็งโดยรวม มีความแข็งสูงและทนต่อการสึกหรอได้ดี









11, เยอรมนี BAUSER และ Busak+Shamban Seals

ความสามารถในการป้องกันการอัดรีดที่แข็งแกร่งสำหรับช่องว่าง

ซีลจะไม่บิดหรือพลิก

ทนต่อการสึกหรอได้ดีและประกอบง่าย

กันรั่วได้ดี







12,ระบบไฟฟ้าที่วางใจได้

• อุปกรณ์ไฟฟ้า (รีเลย์, คอนแทคเตอร์) France Schneider
• ตู้กันฝุ่นเกรด IP54 รับประกันระบบไฟฟ้าคุณภาพสูง
• ฟังก์ชั่นเปิดประตูและปิดเครื่อง
• ไดรเวอร์เซอร์โวมอเตอร์ Estun คุณภาพสูงสำหรับแกน X, R, Z
• Servo Main motor ช่วยประหยัดพลังงานและค่าไฟ









การกำหนดค่าพื้นฐาน:





ไม่	ชื่อ	รุ่น/การผลิต
1	ระบบซีเอ็นซี	Holland Delem DA53T, DA58T,ตัวควบคุม DA66T ESA S630, S640, S650 CYBELEC CT8,CT12 LZ-1000
2	ไฟฟ้า	ฝรั่งเศส ชไนเดอร์ อิเล็คทริคส์
3	แบ็คเกจ	บอลสกรู + ลิเนียร์ไกด์;2 ชุดของนิ้วเคลื่อนที่บนเส้นนำร่อง
4	มอเตอร์หลัก	ซีเมนส์เอซีมอเตอร์
5	เซอร์โวมอเตอร์	หนานจิง เอสตุน
6	ไดร์เวอร์เซอร์โว	หนานจิง เอสตุน
7	สวิตช์เหยียบ	KACON ประเทศเกาหลีใต้
8	แหวนปิดผนึก	BAUSER และ Busak+Shamban ประเทศเยอรมนี

9	ระบบไฮดรอลิก	Rexroth ประเทศเยอรมนี
10	ปั้มน้ำมัน	ALLEAD ปั๊มเกียร์ภายในที่มีประสิทธิภาพสูงและเสียงต่ำของเยอรมนี ปั๊มน้ำมัน
11	ขั้วต่อท่อน้ำมัน	เยอรมนี EMB
12	เครื่องมือยอดนิยมและ V-Die	เครื่องมือบนมาตรฐานหนึ่งชุดและ V Die
13	แบ็คเกจ	ไต้หวัน Hiwin บอลสกรูและรางเชิงเส้น
14	ถังน้ำมัน	จีน ไท่เฟิง
15	หนีบเร็ว	แบรนด์จีน
16	การชดเชยการโก่งตัว	ค่าตอบแทนทางกล/ตารางการครองตำแหน่ง

17	ไม้บรรทัดตะแกรง	อิตาลี GIVI
18	แกนมาตรฐาน	4 +1(Y1, Y2, X,R,+V )
