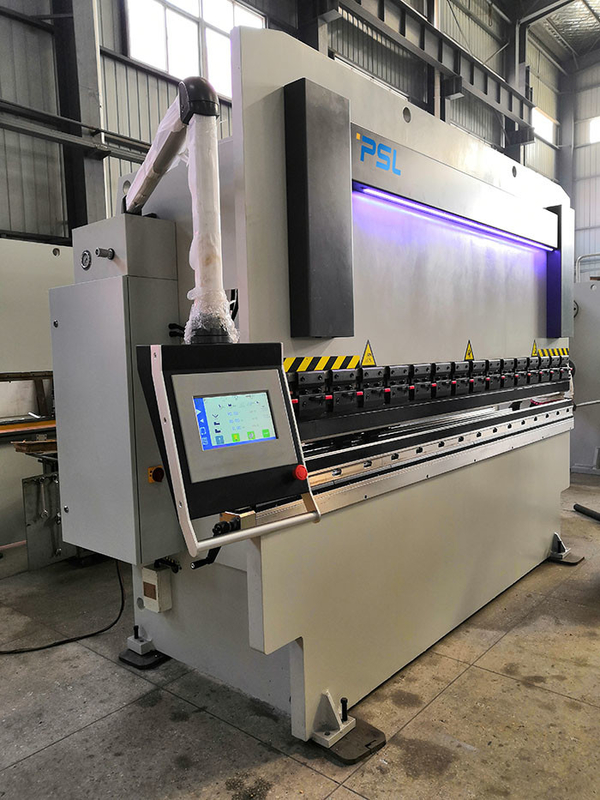

เบรคกดไฮดรอลิก Cnc ขนาดเล็ก NC เครื่องดัดแผ่น 12 ฟุต 165Ton

NC เครื่องดัดแผ่น LVD-YSD สไตล์ CNC ไฮดรอลิกดเบรค





  หลักลักษณะเฉพาะของเครื่องนี้:



       PPT(K) seires Press Brake เป็นเครื่องดัดแผ่นโลหะแบบดั้งเดิมมีลักษณะเรียบง่าย สวยงาม สะดวกในการใช้งาน และปรับเปลี่ยนได้ง่าย



      การควบคุมระบบบังคับซิงโครไนซ์บังคับทางกลที่ง่าย มีประสิทธิภาพ และแม่นยำถูกนำมาใช้ และการซิงโครไนซ์ Ram ถูกควบคุมโดยเพลาบิด และระดับการสิ้นสุดการดัดทำได้โดยการหยุดทางกล

      PPTK สามารถดำเนินการควบคุมเชิงตัวเลขได้



      ต้นทุนต่ำและบำรุงรักษาง่าย



      ข้อเสียคือประสิทธิภาพต่ำและระดับของการแปลงเป็นดิจิทัลอยู่ในระดับปานกลาง













หน้าที่หลักของเบรคกด:



1. 1.เครื่องดัดนี้เป็นลูกบุญธรรม การออกแบบโดยใช้คอมพิวเตอร์ช่วยจากเทคโนโลยี LVDเฟรม แรม และชิ้นส่วนการตัดเฉือนที่สำคัญอื่นๆ ได้รับการวิเคราะห์โดยซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์ของ ANSYS เพื่อรับรองความแข็งแรงและความสมเหตุสมผลของโครงสร้างของเฟรม







1.2.เฟรมใช้โครงสร้างการเชื่อมแบบรวมซึ่งมีความแข็งแกร่งและมีเสถียรภาพที่ดี



1.3.แผ่นเหล็ก Q235-B ใช้สำหรับชิ้นส่วนหลักสี่ส่วนของแผงผนังด้านที่สอง แผ่นแนวตั้งของโต๊ะทำงาน และบล็อกเลื่อน



1.4.ใช้การเชื่อมแบบก้นอัตโนมัติโดยการเชื่อมอาร์กแบบจมอยู่ใต้น้ำเมื่อทำการเชื่อม ให้พลิกการเชื่อมทั้งสองด้านเพื่อลดการเสียรูปในการเชื่อมรอยเชื่อมต้องปราศจาก undercut, air hole, crack และข้อบกพร่องในการเชื่อมอื่นๆ



1.5.หลังจากเชื่อมเฟรมแล้ว กระบวนการบำบัดอายุการอบอ่อนที่อุณหภูมิสูงถูกนำมาใช้เพื่อขจัดความเครียดจากการเชื่อม และรับรองความถูกต้องและความเสถียรของชิ้นส่วนที่ผ่านกระบวนการ



1.6.การตัดเฉือนเฟรมใช้วิธีการตัดเฉือนแบบครั้งเดียวของเครื่องคว้านและกัดพื้นขนาดใหญ่และศูนย์เครื่องจักรกลโครงสำหรับตั้งสิ่งของเพื่อให้มั่นใจในความแม่นยำในการตัดเฉือนของชิ้นส่วน







   2. กระบอกสูบ:

2. 1. บล็อกกระบอกสูบถูกหลอมรวมด้วยเหล็กกล้า 45 # และมีความแข็งแกร่งและความแข็งแรงเพียงพอหลังจากการปลอมและการขึ้นรูป ความเค้นภายในจะต้องถูกกำจัดโดยการทดสอบแบบไม่ทำลายและกระบวนการหลอม



2.2.ก้านลูกสูบและฝาสูบทำจากเหล็กหลอม 45# และดับเพื่อให้มั่นใจว่ามีคุณสมบัติเชิงกลที่ดี



2.3 การประมวลผลของบล็อกทรงกระบอกส่วนใหญ่ดำเนินการกับเครื่องกัดโครงสำหรับตั้งสิ่งของเคลื่อนที่ CNCบนพื้นฐานของการรับรองความถูกต้องของมิติและความคลาดเคลื่อนทางเรขาคณิต ความหยาบของพื้นผิวสามารถเข้าถึง Ra0.4



2.4.แกนลูกสูบและฝาสูบใช้กระบวนการหลอมทองแดงทองแดงหลอมเหลวเป็นทองเหลือง ซึ่งช่วยเพิ่มความแข็งแรงในการรองรับและความต้านทานโหลดนอกรีตของพื้นผิวไกด์ และยังสร้างเงื่อนไขเบื้องต้นสำหรับการปิดผนึกที่เชื่อถือได้



2.5.พื้นผิวของก้านลูกสูบเป็นพื้นขรุขระหลังจากการชุบด้วยความถี่สูงและความแข็งสามารถเข้าถึง hrc45 ซึ่งช่วยเพิ่มความต้านทานการสึกหรอของพื้นผิวหลังจากการชุบโครเมียม ความหนาของสารเคลือบถึง 0.08 มม.หลังจากการชุบโครเมียม การสั่นสะเทือนและการขัดเงาถูกนำมาใช้เพื่อให้แน่ใจว่ามีความกลมและทรงกระบอก และความขรุขระของพื้นผิวได้รับการปรับปรุงให้ดียิ่งขึ้น



3. ทอร์ชั่นบาร์บังคับเครื่องกลการซิงโครไนซ์ ขีด จำกัด ตัวหยุดสมดุลด้วยแกน Y ที่มีความแม่นยำสูง





   4. ระบบไฮดรอลิค,

4.1 แนะนำเทคโนโลยีขั้นสูงของยุโรปและนำบล็อกวาล์วแบบบูรณาการมาใช้

4.2 ระบบไฮดรอลิกมีการป้องกันน้ำล้นซึ่งมีความปลอดภัยและเชื่อถือได้

4.3 ปั้มน้ำมันใช้ปั๊มเกียร์ภายในแรงดันสูงของบริษัทนาจิในญี่ปุ่น ซึ่งสามารถทนต่อแรงดันสูงและเสียงรบกวนต่ำ

4.4 วงแหวนปิดผนึกทำจาก บริษัท เยอรมัน Merkel มีประสิทธิภาพการปิดผนึกที่ดี การทำงานที่เชื่อถือได้ และอายุการใช้งานยาวนาน

4.5 มีการแสดงระดับน้ำมันที่ชัดเจนและใช้งานง่าย

4.6 ระบบไฮดรอลิกติดตั้งตัวกรองที่มีความแม่นยำในการกรองสูง

4.7 เครื่องมือเครื่องสามารถทำงานอย่างต่อเนื่องภายใต้โหลดที่กำหนด และระบบไฮดรอลิกมีความเสถียรอย่างต่อเนื่อง







5.เกจด้านหลังเชื่อมด้วยโครงสร้างเหล็กและมีความแข็งแกร่งสูงขับเคลื่อนด้วยเซอร์โวมอเตอร์ บอลสกรู และลิเนียร์ไกด์ เพื่อให้แน่ใจว่าการทำงานมีความแม่นยำสูงนิ้วของ bakc-gauge มีความขนานสูงและการปรับอย่างรวดเร็วบน Linear guider




6. คู่มือ tอุปกรณ์ชดเชยการโก่งตัวได้,

โต๊ะทำงานแบบนูนที่ปรับได้แบบอินทิกรัลสามารถรับค่าชดเชยการโก่งตัวได้อย่างแม่นยำตลอดความยาวมันชดเชยการเสียรูปการโก่งตัวที่เกิดจากตัวเลื่อนและแผ่นแนวตั้งของโต๊ะทำงานได้อย่างมีประสิทธิภาพ และสามารถได้ชิ้นงานดัดโค้งในอุดมคติโต๊ะทำงานชดเชยการโก่งตัวสามารถไม่ต้องบำรุงรักษาภายในอายุการใช้งานของเครื่องมือกล





7. เครื่องมือพิเศษ Top ติดตั้งด้วย Rapid clamping ที่ออกแบบมาสำหรับการดัดแผ่นเหล็กสแตนเลสบางๆ

V-Die 4 ทางพร้อมช่องเปิดที่แตกต่างกัน

วัสดุของเครื่องมือ: 42CrMo HRC45



8.แป้นเหยียบ/สวิตช์พร้อมระบบหยุดฉุกเฉิน



9. ครอบกระจังหน้า ไฟ LED สำหรับส่องสว่าง



10.CNCตัวควบคุมสำหรับเบรกกดไฮดรอลิก: Delem DA41T, Estun E300T, EASYCAT TP10s

คอนโทรลเลอร์เหล่านี้สามารถควบคุมเซอร์โวแกน X & Y และตาราง crwoning ได้เพียงสองแกนเท่านั้น

  ฟังก์ชันการตั้งโปรแกรมแบบหลายขั้นตอนสามารถบรรลุการทำงานอัตโนมัติและการวางตำแหน่งต่อเนื่องหรือขั้นตอนหลายขั้นตอน ตลอดจนการปรับตำแหน่งตัวหยุดด้านหลังและบล็อกร่อนอย่างแม่นยำโดยอัตโนมัติ









องค์ประกอบหลัก:



รุ่นเสริม	ผู้ผลิต	หมายเหตุ
ระบบซีเอ็นซี	E300T TP-10S SNC53 DA41T	ESTUN อีซี่แคท   DELEM	(ไม่จำเป็น) (ไม่จำเป็น)
ระบบไฮดรอลิก	โซลินอยด์วาล์วหลัก	เร็กซ์รอธ แรก
ซีล	กระบอกสูบ	MERKEL นก
วัดหลัง	เซอร์โวมอเตอร์ บอลสกรู + ลิเนียร์ไกด์	อีสท์แคท ไต้หวัน
ปั้มน้ำมัน	ปั้มน้ำมันเกียร์ภายใน	นาจิ แดดจัด
พลังงานหลัก	มอเตอร์ไฟฟ้ากระแสสลับ เซอร์โวมอเตอร์	ว่านบาง เวอิจิ	(ไม่จำเป็น)
โต๊ะทำงาน	โต๊ะมงกุฎด้วยมือ ตารางยอดเครื่องกลด้วยมอเตอร์	PSL PSL	ไม่จำเป็น
ความปลอดภัย	รั้วเหล็กสองหน้า การป้องกันเซ็นเซอร์ด้านหลังที่ปลอดภัย	PSL	(ไม่จำเป็น)
แขนรองรับด้านหน้า	แขนรองรับแบบคงที่ แขนรองรับที่ติดตั้งบนคู่มือเชิงเส้น	PSL	(ไม่จำเป็น)
แรงดันไฟฟ้า	380V/50HZ	PSL	กำหนดเอง
ส่วนประกอบไฟฟ้า	ชไนเดอร์รีเลย์คอนแทค	ชไนเดอร์
สวิตช์เท้า	สวิตช์แนวตั้ง Kaikun เกาหลี	ไคคุนเกาหลี
คอหอย	400mm 400-600 มม. (อุปกรณ์เสริม)	PSL





ฟังก์ชั่นเสริมหรือชิ้นส่วน



1.ส่วนรองรับด้านหน้าเคลื่อนที่อย่างราบรื่นบนรางนำเชิงเส้นตามโต๊ะทำงานไปทางขวาหรือทางซ้าย และยังสามารถปรับขึ้นและลงได้อีกด้วย



2.ตัวควบคุม CNC SNC53 เพื่อควบคุมแกนเพิ่มเติมด้วยเซอร์โวมอเตอร์ (X,Y1,Y2,R,Z1,Z2)



3. โต๊ะวางเครื่องกลแบบใช้มอเตอร์ (การชดเชยการโก่งตัว) ปรับโดยตัวควบคุม CNC.



4.ลำแสงแบ็คเกจพร้อมไกด์เชิงเส้นคู่เพื่อขยับนิ้วได้ง่าย (Z1,Z2)



5. แมนนวลหรือเซอร์โวขับรถแบ็คเกจนิ้วขึ้น / ลง (แกน R)



5. มอเตอร์หลักอัปเดตเซอร์โวมอเตอร์เพื่อประหยัดพลังงานและต้นทุนพลังงาน



6.ตัวป้องกันความปลอดภัยด้วยเลเซอร์



7. คอลึกสามารถไม่เกิน 500 มม. หรือมากกว่า



8. คูลลิ่งชิลเลอร์สำหรับระบบไฮดรอลิค

























พารามิเตอร์หลักของชุด PPT(K)





ชื่อรุ่น	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
แรงดันที่กำหนด kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
ความกว้างของแผ่นพับ mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
ระยะห่างคอลัมน์ mm	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
ตัวเลื่อนจังหวะ mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
ระยะการปรับเลื่อน mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
ระยะห่างระหว่างตัวเลื่อนและตาราง mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
ความลึกของลำคอ mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
ความกว้างของโต๊ะทำงาน mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
ความเร็วในการขับขี่ mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
ความเร็วในการทำงาน mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
ความเร็วกลับ mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
กำลังมอเตอร์ kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
น้ำหนักสุทธิของเครื่องมือกล กก.	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
ระยะห่างบล็อกหลัง mm	400	400	400	400	600	600	600	600	600	600	600	600	600	600
ปริมาณถังน้ำมันเชื้อเพลิง L	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
ขนาดความยาวโดยรวม mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
ขนาด mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
ขนาดลักษณะ สูง mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
