รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | LVD-YSD ประเภท PPT 135Ton เครื่องดัดแผ่นโลหะไฮดรอลิก | โหมดควบคุม: | ระบบ NC, Delem DA41T, Estun E300T, EASYCAT TP10s, SNC53, |
|---|---|---|---|
| ระบบอัตโนมัติ: | ระบบควบคุมอัตโนมัติ | อินเวอร์เตอร์: | DELTA, ชไนเดอร์, EASYCAT |
| การขับรถแบ็คเกจ: | มอเตอร์ AC ปกติ, เซอร์โวมอเตอร์ | ความยาวดัด: | 1,000,2000,2500,3000,4000มม |
| ความลึกของลำคอ: | 400mm | แบ็คเกจ: | บอลสกรู + ลิเนียร์ไกด์ |
| กำลังหลัก: | มอเตอร์ไฟฟ้ากระแสสลับ 11kw หรือเซอร์โวมอเตอร์ | เครื่องมือ: | ส่วน เครื่องมือด้านบน ช่องเปิดหลายช่อง V-Die 4 ทิศทาง |
| ที่จับเครื่องมือด้านบน: | หนีบเร็ว/หนีบเร็ว | ประเภทเครื่อง: | Press Brake เครื่องตัดและดัดแผ่นโลหะ |
| วัสดุ / โลหะ แปรรูป: | เหล็กกล้าไร้สนิม,เหล็กกล้าคาร์บอน,อลูมิเนียม,ทองเหลือง / ทองแดง | สี: | สีขาวหรือกำหนดเอง |
| แรงดันไฟฟ้า: | 220V/380V/415V/440V/กำหนดเอง | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนออนไลน์ การสนับสนุนทางเทคนิควิดีโอ |
| การรับประกัน: | 2 ปี | ||
| แสงสูง: | เบรกกด 135 ตัน PSL,เบรกกดไฮดรอลิก 10 ฟุต PSL,เบรกกดเครื่องดัดโลหะ PSL |
||

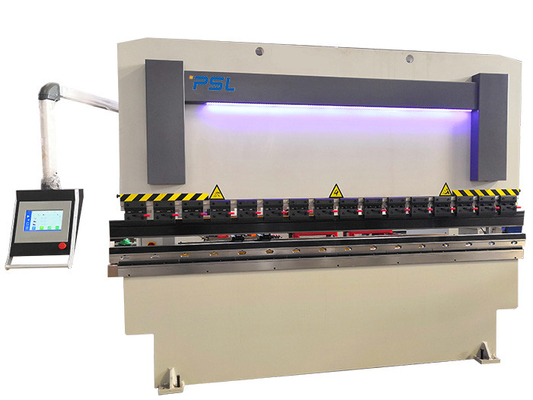

แผ่นเหล็กสแตนเลส เครื่องดัดอัตโนมัติ CNC ไฮดรอลิกดเบรค PPT Series
คุณสมบัติหลักของเครื่องนี้:
1. ระบบส่งกำลังแบบไฮดรอลิก กระบอกสูบน้ำมันที่ปลายทั้งสองของเครื่องมือเครื่องจักรถูกจัดเรียงบนบล็อกเลื่อนเพื่อขับเคลื่อนงานเลื่อนโดยตรง ซึ่งมีข้อดีของการทำงานที่มั่นคง การทำงานสะดวก ความปลอดภัยและความน่าเชื่อถือ
2. กลไกการซิงโครไนซ์ตัวเลื่อนใช้เพลาแรงบิดทางกลเพื่อควบคุมการซิงโครไนซ์ตัวเลื่อนซึ่งมีความแม่นยำในการซิงโครไนซ์สูงและความสามารถในการต่อต้านการกระแทกที่แข็งแกร่ง
3. กลไกหยุดใช้เพื่อควบคุมศูนย์ตายล่างซึ่งมีความเสถียรและเชื่อถือได้ด้วยความแม่นยำสูง
4. ปรับค่าชดเชยการโก่งตัวด้วยตนเองทั้งหมดได้ง่าย
5. ฟังก์ชั่นหน่วงเวลากดค้างที่จุดศูนย์กลางตายที่ต่ำกว่าสามารถลดการเด้งกลับของชิ้นงานและรับรองความถูกต้องของชิ้นงาน
6. มีฟังก์ชั่นกรอไปข้างหน้าเพื่อทำงานไปข้างหน้าเพื่อให้แน่ใจว่าการจัดตำแหน่งที่ถูกต้องของผู้ปฏิบัติงาน
7. จำนวนแกน NC: X (หยุดด้านหลัง), y (หยุด)
หน้าที่หลักของเบรคกด:
2. เครื่องดัดใช้โครงสร้างเชื่อมแบบเหล็กเต็มรูปแบบ การสั่นสะเทือนของอายุเพื่อขจัดความเครียดภายใน มีความแข็งแกร่งและความมั่นคงสูงการตัดเฉือนเฟรมใช้วิธีการตัดเฉือนแบบครั้งเดียวของเครื่องคว้านและกัดพื้นขนาดใหญ่และศูนย์เครื่องจักรกลโครงสำหรับตั้งสิ่งของที่เคลื่อนที่ได้เพื่อให้แน่ใจว่ามีความแม่นยำในการตัดเฉือนของชิ้นส่วน
3.นำระบบควบคุมไฮดรอลิกแบบบูรณาการมาใช้ เชื่อถือได้มากขึ้นและง่ายต่อการบำรุงรักษา
ตัวเลือกการติดตั้งเฉพาะช่วยให้ได้ระดับเสียงปานกลางโดยเฉพาะอย่างยิ่งทั้งบนเครื่องของความจุเฉลี่ยระบบป้องกันน้ำล้นเกินติดตั้งมากับระบบไฮดรอลิก ซึ่งรับประกันได้ว่าไม่มีการรั่วซึม และสามารถอ่านหรือดูระดับน้ำมันได้โดยตรง
4.แรงบิดบาร์บังคับเครื่องกลการซิงโครไนซ์ ขีด จำกัด ตัวหยุดสมดุลด้วยแกน Y ที่มีความแม่นยำสูง
5. เกจด้านหลังเชื่อมด้วยโครงสร้างเหล็กและมีความแข็งแกร่งสูงขับเคลื่อนด้วยเซอร์โวมอเตอร์ บอลสกรู และลิเนียร์ไกด์ เพื่อให้แน่ใจว่าการทำงานมีความแม่นยำสูง
6. นิ้วของ bakc-gauge มีความขนานสูงและปรับ Linear guider ได้อย่างรวดเร็ว
7. กลไกการปรับของ ram ที่เป็นอิสระจากการประกอบถังน้ำมันเพื่อเพิ่มผลการปิดผนึก
8. เครื่องมือพิเศษบนติดตั้งด้วยระบบจับยึดแบบรวดเร็วที่ออกแบบมาสำหรับการดัดแผ่นเหล็กสแตนเลสบางๆ
V-Die 4 ทางพร้อมช่องเปิดที่แตกต่างกัน
9.แป้นเหยียบพร้อมระบบหยุดฉุกเฉิน
10. ครอบกระจังหน้าพร้อมไฟส่องสว่าง
11. ตัวจับยึดเครื่องมือด้านบนเร็ว/เร็ว
12. CNCตัวควบคุมสำหรับเบรกกดไฮดรอลิก: Delem DA41T, Estun E300T, EASYCAT TP10s
คอนโทรลเลอร์เหล่านี้สามารถควบคุมเซอร์โวแกน X & Y และตาราง crwoning ได้เพียงสองแกนเท่านั้น
ฟังก์ชันการตั้งโปรแกรมแบบหลายขั้นตอนสามารถบรรลุการทำงานอัตโนมัติและการวางตำแหน่งต่อเนื่องหรือขั้นตอนหลายขั้นตอน ตลอดจนการปรับตำแหน่งตัวหยุดด้านหลังและบล็อกร่อนอย่างแม่นยำโดยอัตโนมัติ
ฟังก์ชั่นเสริมหรือชิ้นส่วน
1.ส่วนรองรับด้านหน้าเคลื่อนที่อย่างราบรื่นบนรางนำเชิงเส้นตามโต๊ะทำงานไปทางขวาหรือทางซ้าย และยังสามารถปรับขึ้นและลงได้อีกด้วย
2. ตัวป้องกันเลเซอร์ที่ปลอดภัย
3. โต๊ะวางเครื่องกลแบบใช้มอเตอร์
4. CNC controller SNC53 เพื่อควบคุมแกนเพิ่มเติมด้วยเซอร์โวมอเตอร์ (X,Y1,Y2,R,Z1,Z2)
5. มอเตอร์หลักอัพเดตเซอร์โวมอเตอร์
6. ลำแสงแบ็คเกจพร้อมไกด์เชิงเส้นคู่เพื่อขยับนิ้วได้ง่าย
7. คอลึกไม่เกิน 600 มม.
องค์ประกอบหลัก:
| รุ่นเสริม | ผู้ผลิต | หมายเหตุ | |
|---|---|---|---|
| ระบบซีเอ็นซี | E300T TP-10S SNC53 DA41T |
ESTUN
DELEM |
(ไม่จำเป็น) (ไม่จำเป็น) |
| ระบบไฮดรอลิก | โซลินอยด์วาล์วหลัก |
เร็กซ์รอธ แรก |
|
| ซีล |
กระบอกสูบ |
MERKEL นก |
|
| วัดหลัง |
เซอร์โวมอเตอร์ บอลสกรู + ลิเนียร์ไกด์ |
อีสท์แคท |
|
| ปั้มน้ำมัน | ปั้มน้ำมันเกียร์ภายใน |
นาชิ แดดจัด |
|
| พลังงานหลัก |
มอเตอร์ไฟฟ้ากระแสสลับ เซอร์โวมอเตอร์ |
ว่านบาง เวอิจิ |
(ไม่จำเป็น) |
| โต๊ะทำงาน |
โต๊ะมงกุฎด้วยมือ ตารางยอดเครื่องกลด้วยมอเตอร์ |
PSL PSL |
ไม่จำเป็น |
| ความปลอดภัย |
รั้วเหล็กสองหน้า การป้องกันเซ็นเซอร์ด้านหลังที่ปลอดภัย |
PSL |
(ไม่จำเป็น) |
| แขนรองรับด้านหน้า |
แขนรองรับแบบคงที่ แขนรองรับที่ติดตั้งบนคู่มือเชิงเส้น |
PSL |
(ไม่จำเป็น) |
| แรงดันไฟฟ้า | 380V/50HZ | PSL | กำหนดเอง |
| ส่วนประกอบไฟฟ้า | ชไนเดอร์รีเลย์คอนแทค | ชไนเดอร์ | |
| สวิตช์เท้า | สวิตช์แนวตั้ง Kaikun เกาหลี | ไคคุนเกาหลี | |
| คอหอย |
400mm 400-600 มม. (อุปกรณ์เสริม) |
PSL |
พารามิเตอร์หลักของชุด PPT(K)
| ชื่อรุ่น |
40/12.5
|
40/20
|
40/25
|
50/20
|
70/25
|
70/30
|
70/40
|
100/25
|
100/30
|
100/40
|
135/30
|
135/40
|
165/30
|
165/40
|
| แรงดันที่กำหนด kN |
400
|
400
|
400
|
500
|
700
|
700
|
700
|
1000
|
1000
|
1000
|
1350
|
1350
|
1650
|
1650
|
| ความกว้างของแผ่นพับ mm |
1250
|
2000
|
2500
|
2000
|
2500
|
3000
|
4000
|
2500
|
3000
|
4000
|
3000
|
4000
|
3000
|
4000
|
| ระยะห่างคอลัมน์ mm |
890
|
1640
|
2050
|
1640
|
2050
|
2550
|
3150
|
2050
|
2550
|
3150
|
2550
|
3150
|
2550
|
2150
|
| ตัวเลื่อนจังหวะ mm |
100
|
100
|
100
|
100
|
100
|
100
|
100
|
130
|
130
|
130
|
130
|
130
|
150
|
150
|
| ระยะการปรับเลื่อน mm |
80
|
80
|
80
|
80
|
80
|
80
|
80
|
110
|
110
|
110
|
110
|
110
|
120
|
120
|
| ระยะห่างระหว่างตัวเลื่อนและตาราง mm |
300
|
300
|
300
|
300
|
300
|
300
|
300
|
310
|
310
|
310
|
310
|
310
|
350
|
350
|
| ความลึกของลำคอ mm |
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
250
|
250
|
| ความกว้างของโต๊ะทำงาน mm |
140
|
140
|
140
|
140
|
140
|
140
|
140
|
180
|
180
|
180
|
180
|
180
|
180
|
180
|
| ความเร็วในการขับขี่ mm/s |
100
|
100
|
100
|
78
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
| ความเร็วในการทำงาน mm/s |
10
|
10
|
10
|
7
|
7
|
7
|
7
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| ความเร็วกลับ mm/s |
90
|
90
|
90
|
80
|
88
|
88
|
88
|
60
|
60
|
60
|
60
|
60
|
68
|
68
|
| กำลังมอเตอร์ kW |
3
|
3
|
3
|
3
|
4
|
4
|
4
|
5.5
|
5.5
|
5.5
|
7.5
|
7.5
|
11
|
11
|
| น้ำหนักสุทธิของเครื่องมือกล กก. |
2000
|
2500
|
3000
|
2700
|
4400
|
4700
|
6200
|
5500
|
6000
|
8200
|
7000
|
8700
|
8500
|
10500
|
| ระยะห่างบล็อกหลัง mm |
400
|
400
|
400
|
400
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
| ปริมาณถังน้ำมันเชื้อเพลิง L |
63
|
63
|
109.5
|
63
|
109.5
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
164.7
|
164.7
|
| ขนาดความยาวโดยรวม mm |
1555
|
2160
|
2660
|
2160
|
2645
|
3145
|
4050
|
2645
|
3145
|
4050
|
3145
|
4145
|
3150
|
4050
|
| ขนาด mm |
1075
|
1128
|
1128
|
1128
|
1200
|
1200
|
1200
|
1290
|
1290
|
1320
|
1400
|
1460
|
1550
|
1550
|
| ขนาดลักษณะ สูง mm |
2149
|
1980
|
1980
|
2030
|
2120
|
2120
|
2315
|
2240
|
2240
|
2420
|
2290
|
2420
|
2600
|
2600
|
หมายเหตุ: ขอบคุณที่เข้าใจ หากพารามิเตอร์มีการเปลี่ยนแปลงโดยไม่แจ้งให้ทราบ
