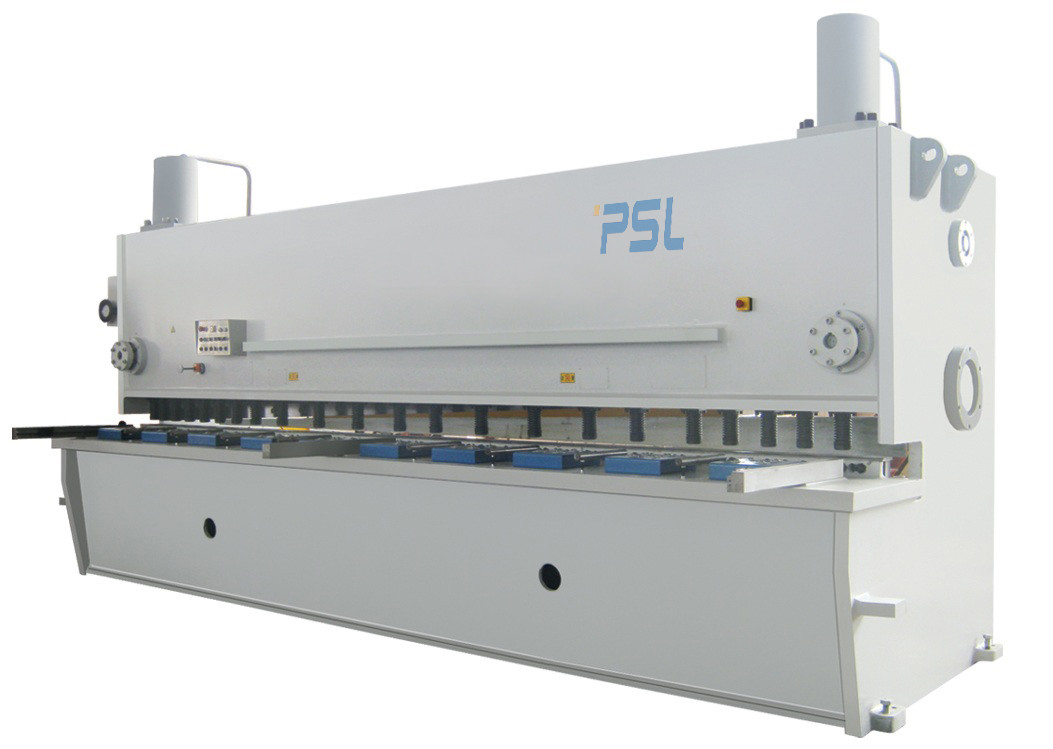

NC/CNC เครื่องตัดแผ่นไฮดรอลิกกิโยตินขนาดใหญ่พร้อมระบบทำความเย็นน้ำมัน
คุณสมบัติหลักและลักษณะเฉพาะ,
1.โดยใช้วิธีการวิเคราะห์ไฟไนต์เอลิเมนต์ UG การออกแบบเสริม CAD เฟรมนี้ใช้การเชื่อมแบบบูรณาการและการกำจัดแรงสั่นสะเทือนภายใน และวิธีการอื่นๆ เพื่อทำให้เครื่องมือเครื่องมีความแข็งแกร่งและทนต่อแรงสั่นสะเทือนสูงขึ้น
โครงเครื่องตัดเฉือนเป็นโครงสร้างเชื่อมโดยการเชื่อมอุปกรณ์และกระบวนการบรรเทาความเครียดด้วยการอบอ่อน
2. Hydraulic Shear เป็นเครื่อง Rake Action แบบแปรผันซึ่งผลิตขึ้นในความยาวและความสามารถในการตัดที่หลากหลาย
การเคลื่อนย้ายลำแสงแบ็คเกจถูกควบคุมโดยคอนโทรลเลอร์ NC/CNC
สามารถควบคุมและควบคุมมุมตัดและระยะใบมีดขึ้น/ต่ำได้โดยใช้ตัวควบคุม NC/CNC ตามความหนาของแผ่นและความยาวตัดที่แตกต่างกัน
3.ระบบไฮดรอลิก:
นำระบบควบคุมไฮดรอลิกแบบบูรณาการมาใช้ เชื่อถือได้มากขึ้นและง่ายต่อการบำรุงรักษา
นำระบบซิงโครไนซ์ถังน้ำมันแบบตีคู่มาใช้และเครื่องมีการเน้นย้ำอย่างสม่ำเสมอโดยการปรับปริมาตรน้ำมันของกระบอกสูบตีคู่ มุมเฉือนสามารถปรับได้สะดวกยิ่งขึ้นเพื่อตอบสนองความต้องการในการตัดความหนาของแผ่นต่างๆ
การเชื่อมต่อท่อ:
การเชื่อมต่อท่อทั้งหมดโดยใช้ EMB จาก GermanyBrand
ใช้มอเตอร์ Siemens หรือ WN, ปั๊ม Allead และวาล์ว Rexroth บน Shear
เพิ่มระบบไฮดรอลิคคูลลิ่งชิลเลอร์พิเศษสำหรับบริเวณที่มีความร้อน (อุปกรณ์เสริม)
4.ระบบ CNC Motorized back gaugeเกจวัดด้านหลังยาว 1,000 มม. ความแม่นยำ 0.05 มม.
ระยะห่างจากเกจวัดด้านหลังถูกควบคุมโดย Estun E21s หรือ Delem DAC-360T ซึ่งรับประกันความแม่นยำในการตัดที่สูงขึ้น
แบ็คเกจความแม่นยำสูงพร้อมบอลสกรูและลิเนียร์ไกด์
5.ใช้โครงสร้างที่จับเครื่องมือแบบประตูแบบมืออาชีพโต๊ะรองรับลูกลำเลียงสากลถูกนำมาใช้เพื่อลดความเข้มแรงงานของผู้ปฏิบัติงาน
6. ใบมีดสี่เหลี่ยมมีสี่คมตัดเพื่อยืดอายุการใช้งาน ปรับมุมตัดได้เพื่อลดการบิดเบี้ยวของแผ่น
ตัวจับใบมีดด้านบนมีโครงสร้างเอียงเข้าด้านในเพื่ออำนวยความสะดวกในการป้อนวัสดุและยังช่วยเพิ่มความแม่นยำของชิ้นงาน
7.เส้นตัดนี้ใช้ตัวควบคุม NC Estun E21s หรือตัวควบคุม CNC Delem DAC360T หรือ Cybelec T8 เพื่อควบคุมและขับเคลื่อนมาตรวัดด้านหน้า / แกนป้อน (ความยาวตัด)มุมตัด และช่องว่าง/ระยะห่างใบมีด
ตัวควบคุม CNC DELEM DAC360T แรงเฉือนเพียงปลายนิ้วสัมผัสปรับปรุงประสิทธิภาพการตัดเฉือนและคุณภาพการตัดเฉือน
คุณสมบัติของคอนโทรลเลอร์ DAC360T
ที่อยู่อาศัยตามแผง
- หน้าจอ LCD สว่าง
- ตัวควบคุมเกจด้านหลัง / ด้านหน้า
- ฟังก์ชันหดกลับ
- การควบคุมมุมตัดและช่องว่าง
- จำกัดความยาวของจังหวะ
- การเคลื่อนที่แบบแมนนวลของทุกแกน
- บังคับควบคุม
- การวัดความหนาของแผ่น
- กลับไปที่ฟังก์ชันผู้ส่ง
- แกนเซอร์โวที่สองและสาม (DAC-362T)
- แผ่นรองรับ
8.ระบบไฮดรอลิกใช้ตัวสะสมแบบกระเพาะปัสสาวะเป็นแหล่งพลังงานเสริม และดูดซับแรงกระแทกของระบบพร้อมกัน เพื่อให้เครื่องมือเครื่องจักรทำงานได้อย่างราบรื่นและมีเสียงรบกวนน้อย
ข้อมูลจำเพาะของแรงเฉือน QC11K-16x6000,
| ข้อมูลจำเพาะ |
QC11K-16x6000 |
| แม็กซ์ตัดความหนา |
16 มม. (เหล็กอ่อน)
8 มม. (สแตนเลส)
|
| แม็กซ์ความกว้างของการตัด |
6000mm |
| จังหวะ |
4-12 ครั้ง/นาที |
| Backgauge จังหวะ |
10-1000mm |
| มุมเฉือน |
0.5-2.5องศา |
| ความลึกของลำคอ |
100mm |
| ความสูงของโต๊ะทำงาน |
900mm |
| ความกว้างของโต๊ะทำงาน |
600mm |
| กำลังเซอร์โวมอเตอร์หลัก |
37kw |
| ขนาด: |
7000x2400x3600 |
| น้ำหนักสุทธิ |
36ตัน |
| โวลต์ |
380V,50HZ
|
การกำหนดค่ามาตรฐาน
| รุ่นเสริม |
ผู้ผลิต |
หมายเหตุ |
| ระบบซีเอ็นซี |
E21s
TP-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| อินเวอร์เตอร์ |
เดลต้า INVT |
TW |
| ระบบไฮดรอลิก |
โซลินอยด์วาล์วหลัก |
เร็กซ์รอธ
ยูเคน
|
|
| วัดหลัง |
มอเตอร์ไฟฟ้ากระแสสลับ
เซอร์โวมอเตอร์ (อุปกรณ์เสริม)
บอลสกรู + ลิเนียร์ไกด์
|
PSL
ไต้หวัน
|
|
| ปั้มน้ำมัน |
ปั้มน้ำมันเกียร์ภายใน |
แดดจัด
|
|
| พลังงานหลัก |
มอเตอร์ไฟฟ้ากระแสสลับ
|
WN |
|
| โต๊ะทำงานด้านหน้า |
พาเลทพิเศษและชั้นวางลูก |
PSL |
|
| ความปลอดภัย |
รั้วเหล็กด้านหน้า + การป้องกันเซ็นเซอร์ด้านหลังที่ปลอดภัย (อุปกรณ์เสริม) |
PSL |
|
| กวาดล้างใบมีด |
คู่มือ
เครื่องยนต์
การทำงานของตัวควบคุม NC
|
PSL |
|
| ส่วนประกอบไฟฟ้า |
ชไนเดอร์รีเลย์คอนแทค |
ชไนเดอร์ |
|
| สวิตช์เท้า |
Kacon สวิตช์แนวตั้ง |
เกาหลี |
|
| คอลึก |
150 มม. -500 มม. (อุปกรณ์เสริม) |
PSL |
|
พารามิเตอร์หลักของชุด QC11K,
| แบบอย่าง |
แม็กซ์
ทีเค.
|
ความแข็งแรงของผลผลิต |
แม็กซ์ความยาว |
มุม |
X.Stroke |
พลัง |
ยาว * กว้าง * สูง (มม.) |
น้ำหนัก |
| QC11K-6*2500 |
6mm |
≤450kN/ซม. |
2500mm |
0.5-2.5 ° |
750mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/ซม. |
3200mm |
0.5-2.5 ° |
750mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/ซม. |
4000mm |
0.5-2.5 ° |
750mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/ซม. |
5000mm |
0.5-2.5 ° |
750mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/ซม. |
6000mm |
0.5-3° |
750mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/ซม. |
2500mm |
0.5-2.5 ° |
750mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/ซม. |
3200mm |
0.5-2.5 ° |
750mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/ซม. |
4000mm |
0.5-2.5 ° |
750mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/ซม. |
5000mm |
0.5~3° |
750mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/ซม. |
6000mm |
0.5~3° |
750mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/ซม. |
8000mm |
0.5~3° |
750mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10mm |
≤450kN/ซม. |
2500mm |
0.5-2.5 ° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10mm |
≤450kN/ซม. |
3200mm |
0.5-2.5 ° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10mm |
≤450kN/ซม. |
4000mm |
0.5-2.5 ° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10mm |
≤450kN/ซม. |
5000mm |
0.5~2.5° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10mm |
≤450kN/ซม. |
6000mm |
0.5~2.5° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10mm |
≤450kN/ซม. |
8000mm |
0.5~2.5° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13mm |
≤450kN/ซม. |
2500mm |
0.5-2.5 ° |
1000mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13mm |
≤450kN/ซม. |
3200mm |
0.5-2.5 ° |
1000mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13mm |
≤450kN/ซม. |
4000mm |
0.5-2.5 ° |
1000mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13mm |
≤450kN/ซม. |
6000mm |
0.5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13mm |
≤450kN/ซม. |
8000mm |
0.5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13mm |
≤450kN/ซม. |
9000mm |
0.5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13mm |
≤450kN/ซม. |
10000mm |
0.5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/ซม. |
2500mm |
0.5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/ซม. |
3200mm |
0.5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/ซม. |
4000mm |
0.5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/ซม. |
5000mm |
0.5~3.0° |
1000mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/ซม. |
6000mm |
1~3.0° |
1000mm |
37KW |
7000*2400*3600 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/ซม. |
8000mm |
1~3.0° |
1000mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20mm |
≤450kN/ซม. |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20mm |
≤450kN/ซม. |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20mm |
≤450kN/ซม. |
4000mm |
1~3.0° |
1000mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20mm |
≤450kN/ซม. |
6000mm |
1~3.0° |
1000mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30mm |
≤450kN/ซม. |
2500mm |
1~3.0° |
1000mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30mm |
≤450kN/ซม. |
3200mm |
1~3.0° |
1000mm |
45KW |
4200*1900*3000 |
34000Kg |
ข้อสังเกต: พารามิเตอร์นี้อ้างอิงจาก 2019 desginหากพารามิเตอร์ไม่อัปเดตทันเวลา โปรดเข้าใจและติดต่อกับเราทางแชทออนไลน์หรืออีเมลขอบใจ.
