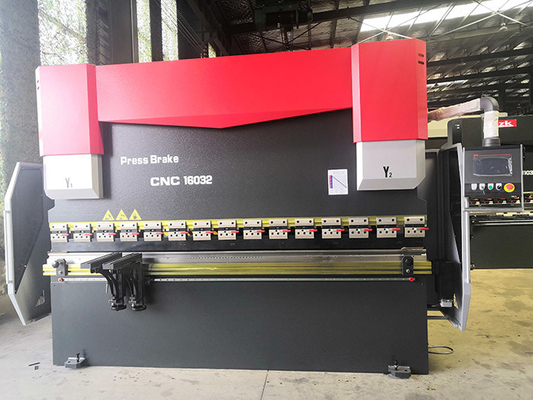

Wc67k Press Brake 100 Ton Cnc Electro Hydraulic Press สำหรับการดัดแผ่นโลหะ

CNC Electro-hydraulic synchronization Press Brake สำหรับการดัดแผ่น





หลักการทำงานและคุณสมบัติ:



● โครงทำจากเหล็กแผ่นเชื่อมโครงสร้าง แผ่นแนวตั้งซ้ายและขวา โต๊ะทำงาน และแผ่นแรงดันเชื่อมเข้าทั้งโครงสร้างหลังจากการเชื่อม ความเค้นภายในจะถูกกำจัดโดยการแบ่งเบาบรรเทา ดังนั้นทั้งเหล็กจึงดีและมีความเสถียรสูง



● เทคโนโลยีการควบคุมไฮดรอลิกที่ตอบสนองความถี่สูงล่าสุด เร็วขึ้น มีประสิทธิภาพและแม่นยำยิ่งขึ้น



● อัตราส่วนที่เหมาะสมของพารามิเตอร์และการกำหนดค่าหลักระดับบนสุดช่วยให้มั่นใจถึงประสิทธิภาพที่เสถียรและใช้งานง่าย



● HPB มาตรฐาน 2 เพลาระบบแบ็คเกจ สำหรับชิ้นงานที่มีรูปร่างซับซ้อน ระบบแบ็คเกจ 4 หรือ 5 เพลา และดายที่เกี่ยวข้องมีให้สำหรับตัวเลือกของคุณ



● ตามสถานะของแผ่นโลหะบนเบรกแบบกด ระบบ CNC สามารถควบคุมการชดเชยการโก่งตัวของตารางได้โดยอัตโนมัติ ส่งผลให้มุมชิ้นงานมีความยาวเท่ากันทุกมุม



● ระยะห่างของเฟืองท้ายและระยะชักของตัวเลื่อนถูกควบคุมโดยระบบควบคุมตัวเลข ซึ่งสะดวกและรวดเร็ว



● ถังน้ำมันได้รับการหล่อหลอม ชุบแข็งและอบร้อน การเจียรละเอียด การชุบฮาร์ดโครเมียมและกระบวนการอื่นๆ และด้วยการนำเข้าแหวนปิดผนึก ปรากฏการณ์ของการรั่วไหลของน้ำมันในการบริการลูกค้า



● ระบบไฮดรอลิกใช้ระบบไฮดรอลิกแบบบูรณาการของถนนน้ำมันเพื่อลดการติดตั้งท่อ และลักษณะของระบบไฮดรอลิกนั้นสวยงามและรัดกุม



● การใช้การชดเชยการโก่งตัวของไฮดรอลิกช่วยให้สามารถเข้าถึงชิ้นงานที่มีความยาวเท่ากันได้การชดเชยการโก่งตัวของไฮดรอลิกประกอบด้วยชุดของกระบอกสูบน้ำมันใต้โต๊ะทำงาน ซึ่งทำให้ตารางมีการเคลื่อนที่สัมพัทธ์และสร้างเส้นโค้งนูนที่เหมาะสมที่สุด ทำให้มั่นใจได้ว่าตำแหน่งสัมพัทธ์พร้อมตัวเลื่อนจะไม่เปลี่ยนแปลงวาล์วชดเชยขึ้นอยู่กับความหนาของแผ่นและคุณสมบัติของวัสดุที่จะงอ





การกำหนดค่าพื้นฐาน:





ไม่	ชื่อ	รุ่น/การผลิต
1	ระบบซีเอ็นซี	Holland Delem DA53T Controller
2	ไฟฟ้า	ฝรั่งเศส ชไนเดอร์ อิเล็คทริคส์
3	มอเตอร์หลัก	เยอรมนี Siemens Motor
4	ตัวกั้นหลัง, สายพานราวลิ้น, รอกไทม์มิ่ง	ไต้หวัน
5	เซอร์โวมอเตอร์	หนานจิง เอสตุน
6	ไดร์เวอร์เซอร์โว	หนานจิง เอสตุน
7	สวิตช์เหยียบ	เกาหลีใต้ KACON
8	แหวนปิดผนึก	เยอรมัน BAUSER และ Busak+Shamban

9	ระบบไฮดรอลิก	เยอรมนี Bosch Rexroth
10	ปั้มน้ำมัน	America Sunny ปั๊มเกียร์ภายในที่มีประสิทธิภาพสูงและเสียงต่ำ ปั้มน้ำมัน
11	ขั้วต่อท่อน้ำมัน	เยอรมนี EMB
12	เครื่องมือยอดนิยมและ V-Die	ดายมาตรฐานหนึ่งชุด
13	แบ็คเกจ	ไต้หวัน Hiwin บอลสกรูและรางเชิงเส้น
14	ถังน้ำมัน	แบรนด์ดังของจีน Taifeng
15	หนีบเร็ว	แบรนด์จีน
16	การชดเชยการโก่งตัว	ค่าตอบแทนทางกล

17	ไม้บรรทัดตะแกรง	เยอรมนี GIVI
18	แกนมาตรฐาน	4 +1(Y1, Y2, X,R,+V )



การแนะนำส่วนประกอบหลัก:



--Holland Delem DA-53T คุณสมบัติของระบบ:



DA-50T-series นำเสนอการเขียนโปรแกรม CNC ที่ง่ายที่สุดตามอินเทอร์เฟซผู้ใช้หน้าจอสัมผัสแบบกราฟิกของ DelemDA-53T ขนาดกะทัดรัดรุ่นใหม่เพิ่มโซลูชันระบบควบคุมแบบสัมผัสที่สมบูรณ์แบบที่สุดสำหรับการเบรกแบบกดซิงโครไนซ์

การควบคุมแบบพาเนลนี้ ซึ่งเป็นมาตรฐานที่สามารถควบคุมได้ถึง 4 แกน สามารถรวมเข้ากับตู้ได้เช่นเดียวกับการใช้ในกล่องหุ้มแขนลูกตุ้มที่เป็นอุปกรณ์เสริมหน้าจอสี TFT ความละเอียดสูงขนาด 10.1 นิ้ว พร้อมเทคโนโลยีมัลติทัชระดับอุตสาหกรรม ช่วยให้เข้าถึงส่วนต่อประสานผู้ใช้ Delem ที่ได้รับการพิสูจน์แล้ว เปิดใช้งานการนำทางแบบสัมผัส "ปุ่มลัด" โดยตรงระหว่างการตั้งโปรแกรมผลิตภัณฑ์และการผลิตจริง ฟังก์ชันต่างๆ จะอยู่ในตำแหน่งที่จำเป็น นำเสนอการยศาสตร์ที่ปรับให้เหมาะสมตลอดการใช้งานทั้งหมด

การปรับเครื่องจักรและการโค้งงอของการทดสอบจะลดลงเหลือน้อยที่สุดด้วยลำดับงานระหว่างโปรแกรมกับการผลิตที่ง่ายและรวดเร็ว การเชื่อมต่อ USB ช่วยให้สามารถสำรองข้อมูลผลิตภัณฑ์และเครื่องมือได้อย่างรวดเร็วโดยใช้หน่วยความจำ USB

ฟังก์ชันการควบคุมเครื่องจักรมาตรฐานคือ Y1-Y2, X, แกน R และเม็ดมะยมแกนเกจวัดด้านหลังที่สองสามารถกำหนดเป็นแกน Z ได้เช่นกัน



คุณสมบัติของ DA-53T:

• ระบบนำทางแบบสัมผัส "ปุ่มลัด"
• หน้าจอสีความละเอียดสูงขนาด 10.1" TFT
• สูงสุด 4 แกน (Y1,Y2 + 2 แกนเสริม)
• การควบคุมที่ยอดเยี่ยม
• ห้องสมุดเครื่องมือ / วัสดุ / ผลิตภัณฑ์
• การควบคุมเซอร์โวและอินเวอร์เตอร์ความถี่
• อัลกอริธึมการควบคุมแกน Y ขั้นสูงสำหรับวาล์ววงปิดและวาล์วเปิด
• TandemLink (ตัวเลือก)
• การเชื่อมต่อหน่วยความจำ USB
• ซอฟต์แวร์ออฟไลน์ Profile-53TL



 - ระบบไฮดรอลิก Bosch-Rexroth คุณภาพสูงของเยอรมนี:









- ตัวเชื่อมต่อ EMB Tube ของเยอรมนี

รูปทรงสวยงาม

กระชับดี

การไหลขนาดใหญ่การสูญเสียแรงดันต่ำ











-- เยอรมัน BAUSER และ Busak + Shamban ปิดผนึก Ring

ความสามารถในการป้องกันการอัดรีดที่แข็งแกร่งสำหรับช่องว่าง

ซีลยางยืดจะไม่บิดหรือพลิก

ประสิทธิภาพการรั่วซึมที่ดี

ทนต่อการสึกหรอได้ดีและประกอบง่าย











-- ไม้บรรทัดตะแกรง GIVI

เบรกกดของเราใช้เทคโนโลยีการควบคุมเซอร์โวไฟฟ้าไฮดรอลิกแบบวงปิดอย่างเต็มที่

สัญญาณตำแหน่งรามสามารถย้อนกลับไปยังระบบ CNC โดยตะแกรงทวิภาคีแล้ว

ระบบ CNC ปรับปริมาณการไหลของถังน้ำมันโดยการเปลี่ยนวาล์วซิงโครนัส

ขนาดการเปิดจึงควบคุมตัวเลื่อน Y1, Y2 ที่ทำงานในระดับเดียวกัน,

รักษาสถานะคู่ขนานของโต๊ะทำงาน









-- ค่าตอบแทนทางกล/การครองตำแหน่ง

• กลไกการชดเชยการโก่งตัวในพื้นที่ใช้โครงสร้างการชดเชยตารางการรบกวนทางกลตัวควบคุม CNC ควบคุมการคำนวณอัตโนมัติ
• แต่ละกลุ่มประกอบด้วยพื้นผิวโค้งสามมิติหลายกลุ่มที่มีความลาดชันต่างกันเส้นโค้งการชดเชยอยู่ใกล้กับเส้นโค้งการเปลี่ยนรูปของแผ่นสไลด์ ซึ่งช่วยเพิ่มความแม่นยำในการตัดเฉือนของเครื่องดัด

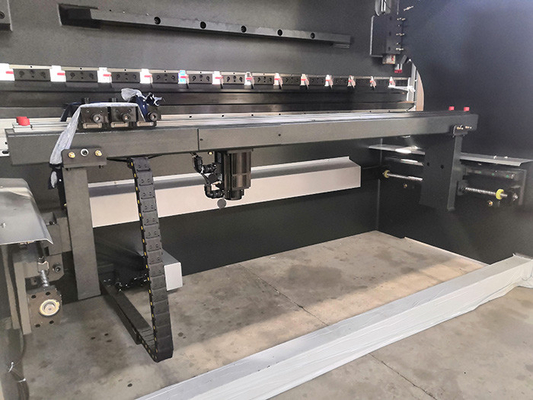

-- Backgauge

● แกน X

● แกน R

● ไต้หวัน HIWIN บอลสกรูและ Liner Guide

● เซอร์โวมอเตอร์









  --Top เครื่องมือ Fast Clamping









--หนึ่งชุดเครื่องมือมาตรฐาน

วัสดุ: 42CrMo

กระบวนการชุบแข็งโดยรวม มีความแข็งสูงและทนต่อการสึกหรอได้ดี

Double V-die V8,V12 (เปิด V กำหนดเองได้)









-- ไฟฟ้า

• ระบบไฟฟ้าฝรั่งเศส Schneider
• พร้อมตู้กันฝุ่นรับประกันระบบไฟฟ้าคุณภาพสูง
