รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เหล็กม้วนขนาด 6X1600 มม. ตัดปรับระดับและตัดรวม Line, Slitting สังกะสี, คาร์บอน, ม้วนสแตนเลส | แอปพลิเคชัน: | การแปรรูปโลหะแผ่น, การปรับระดับการตัด, ตัดตามความยาวและการตัด เหล็กม้วน |
|---|---|---|---|
| วัสดุม้วน: | ม้วนเหล็กคาร์บอน ม้วนสแตนเลส ม้วนอลูมิเนียม | วัตถุดิบ: | เหล็กกล้าคาร์บอน แผ่นสังกะสี เหล็กกล้าไร้สนิม |
| ความหนาของม้วนวัสดุ: | 1-6mm; 1-6 มม.; 2-8mm; 2-8 มม.; 3-12mm 3-12 มม. | น้ำหนักคอยล์ (T): | 30 ตัน |
| Decoiler: | ไฮดรอลิค หัวคู่ | ความกว้าง: | 800~2200mm |
| ความเร็วในการตัด: | 0-50 เมตร/นาที | ปรับระดับและความเร็วตัด: | 0-28 นาที/นาที |
| Min. นาที. Slitting Width ความกว้างของการตัด: | 25 มม.; 100mm | จำนวนเส้นตัด: | 5 - 30 เส้น |
| หน้าจอสัมผัส: | วิวนิวหรือซีเมนส์ | ระบบควบคุม: | Siemens หรือ Omron PLC, |
| อินเวเตอร์: | Parker,Eurotherm,ซีเมนส์ | กำลังไฟรวม: | 300kw - 1050kw |
| แรงดันไฟฟ้า: | 220V/380V/415V/600V, 50HZ/60HZ,3Ph | ความสูงของการทำงาน: | 600 มม. - 800 มม. |
| เส้นผ่านศูนย์กลางของเดือยมีด: | dia. เส้นผ่านศูนย์กลาง 320mm 320mm | วัสดุมีด: | H13K |
| สี: | น้ำเงิน ขาว หรือกำหนดเอง | ครอบครองพื้นที่: | 38x12M; 38x12M; 56x12M 56x12M |
| รับประกัน: | 12 เดือน | ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ วิดีโอสนับสนุนด้านเทคนิค |
| ชื่อ: | HR เหล็กม้วนตัดตามความยาว, เครื่องตัดมินิ Atomatic, เครื่องตัดเหล็กม้วนและเครื่องตัดตามความยาว | ||
| แสงสูง: | เครื่องตัดม้วนตัดตามความยาว เครื่องปรับระดับ เครื่องลอกม้วนคอยล์ตัดตามความยาว เส้นตัดม้วนตามความยาวสำหรับการเคลือบหม้อแปลง,leveling decoiling machine Coil cut to length line,Coil cut to length line for transformer lamination |
||

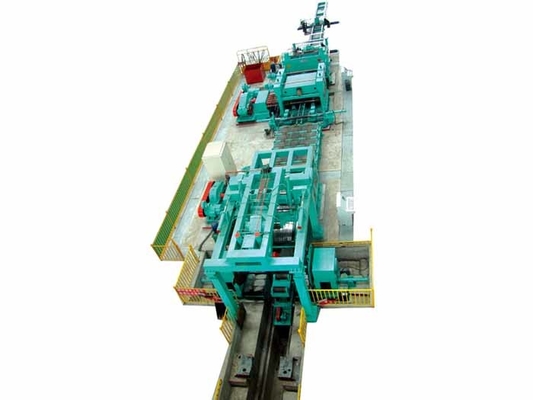

รีดร้อนม้วน uncoiling-slitting-leveling-cut-to-length-cut-stacking สายการผลิตรวม
ประสิทธิภาพและคุณสมบัติ:
สายการผลิตที่รวมกันนี้ประกอบด้วยตัวคลายคอยล์ ตัวป้อน ตัวหนีบ ตัวปรับระดับล่วงหน้า ตัวตัดเศษ ตัวแยกคู่แบบแลกเปลี่ยน ตัวม้วนเศษ ตัวปรับระดับละเอียด แรงเฉือน ตัวเรียงซ้อน ตัวคลายเกลียว ฯลฯ ใช้สำหรับตัดเหล็กม้วนให้มีความกว้างและยาวตามต้องการ ในการผลิตวัสดุสำหรับการผลิตโครงสร้างเหล็ก, เอชบีม, บีมรถยนต์, การเชื่อมท่อ, การขึ้นรูปเย็น, การเจาะ ฯลฯ
เส้นตัด PLCการควบคุม, อินเทอร์เฟซระหว่างมนุษย์และเครื่องจักร, ตามระดับสูงของระบบอัตโนมัติ, ใช้งานง่ายและเชื่อถือได้
สามารถใช้ในการประมวลผลขดลวดโลหะของเหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน เหล็ก อลูมิเนียม เทปสังกะสี ทองแดง และวัสดุอื่น ๆใช้กันอย่างแพร่หลายในท่อเชื่อม, รถยนต์, นาฬิกา, วัสดุก่อสร้างโลหะ, โรงงานอุตสาหกรรมและสาขาอื่น ๆ
กระบวนการทางเทคโนโลยี:
กระบวนการไหล
การไหลของกระบวนการ: การให้อาหาร ━ การคลายเกลียว ━ ตะกั่วกด ━ การยึดการแก้ไขเบื้องต้น ━ การปรับระดับหยาบ━ แรงเฉือนของหัวตัด ━ ตารางการเปลี่ยน ━ แนวทาง ━ การตัด (ที่นั่งใบมีดคู่) ━ ลวดขอบจับ ━ การแยกล่วงหน้าและกลไกการกดวัสดุ ━ ตารางการเปลี่ยน ━ แนวทาง ━ การปรับระดับ ━ ตัดตามความยาว ━ การตัดแบบไขว้ ━ การเว้นช่องว่าง ━ การคายประจุ ━ การบรรจุด้วยมือ
พารามิเตอร์ทางเทคนิคหลักของ SLC- (1-6)x1600mm,
| 1. | วัสดุ |
เหล็กกล้าคาร์บอนรีดร้อน σข≤460MPa σส≤235MPa |
| 2. | ความหนาของเหล็ก | 1mm~6mm |
| 3. | ความกว้างของเหล็ก | 800~1600mm |
| 4. | คอยล์OD | 800~2000mm |
| 5. | รหัสคอยล์ | Φ508━Φ610mm━Φ760mm |
| 6. | น้ำหนักม้วนเหล็ก | 30T |
| 7. | เส้นผ่านศูนย์กลางของเดือยมีด | Φ320มม. |
| 8. | ความแข็งของใบมีด | HRC56°—59° |
| 9. | ข้อมูลจำเพาะของใบมีด |
Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm |
| 10. | วัสดุใบมีด | H13K |
| 11. | ปริมาณกรีด |
6mm/24แถบ 5 มม. / 30 แถบ 4mm/ 35แถบ 3mm/ 40แถบ |
| 12. | เส้นผ่านศูนย์กลางลูกกลิ้งยืด | Φ160mm |
| 13. | ระยะลูกกลิ้งยืด | Φ188มม |
| 14. | สเคปตามความยาว | 2000 มม. – 6100 มม. |
| 15. | ความแม่นยำในการตัดความกว้าง | ±0.1mm |
| 16. | ความแม่นยำในการตัดความยาว | ±1.5mm |
| 17. | ความแม่นยำในแนวทแยง | ±1.5mm |
| 18. | นาที.ความกว้างของการตัด | 25mm |
| 19. | ความเร็วในการตัด | 0-50 เมตร/นาที |
| 20. | ปรับระดับความเร็ว | 0-28 นาที/นาที |
| 21. | แม็กซ์ความหนาของการตัด | 6mm |
| 22. | ความกว้างของเครื่องม้วนเศษซาก | ≥1.5เท่าของความหนาของแผ่น |
| 23. | ความสูงของโต๊ะทำงาน | 800mm |
| 24. | พลัง | 380V/50HZ/3ph |
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | 3-12x2200mm | 4-16x2200mm | 5-20x2200mm |
| ความหนา (ตามประเภทเหล็ก Q235) | 3-12 มม. | 4-16mm | 5-20 มม. |
| ความกว้าง | 900-2200mm | 900-2000mm | 900-2200mm |
| น้ำหนักคอยล์ | 35T | 35T | 35T |
| สิ้นสุดความกว้าง | ≥80mm | ≥100mm | ≥150mm |
| แถบกรีด | ≤7 | ≤5 | ≤3 |
| ความเร็วในการนั่ง | 0-30m/นาที | 0-25m/นาที | 0-20 นาที/นาที |
| ครอบครองพื้นที่ | 48x11m | 50x11m | 56x11m |
| พลัง | 630kw | 820kw | 1050kw |
ส่วนประกอบหลักของสาย:
| ไม่ | ชื่อ | ปริมาณ |
| 1. | แพลตฟอร์มการจัดเก็บแบบ V | 2 ยูนิต |
| 2. | รถเข็นให้อาหารไฮดรอลิก | 1 ยูนิต |
| 3. | uncoiler ไฮดรอลิกสองหัว | 1 คู่ |
| 4. | หยิกกดไฮดรอลิกและอุปกรณ์ปรับระดับหยาบ | 1หน่วย |
| 5. | ไฮดรอลิกเฉือน (หัวจานตัด) | 1หน่วย |
| 6. | ตารางการเปลี่ยน 1 | 1หน่วย |
| 7. | กลไกไกด์ไฮดรอลิก 1 | 1หน่วย |
| 8. | Slitter (การแลกเปลี่ยน slitters สองครั้ง) | 2หน่วย |
| 9. | เครื่องม้วนเศษไฮดรอลิก | 2หน่วย |
| 10. | กลไกการแยกวัสดุก่อนและกด | 1หน่วย |
| 11. | ตารางการเปลี่ยนภาพ 2 | 1หน่วย |
| 12. | กลไกนำทางแบบไฮดรอลิก2 | 1หน่วย |
| 13. | เครื่องยืดผม (Leveller) | 1หน่วย |
| 14. | กลไกการตัดให้ยาว | 1หน่วย |
| 15. | แรงเฉือนไฮดรอลิก 8x2000mm | 1หน่วย |
| 16. | แท่นยกไฮดรอลิก X-type | 1หน่วย |
| 17. | แท่นปล่อยซ้าย/ขวา | 2หน่วย |
| 18. | ระบบไฮดรอลิก | 1 ชุด |
| 19. | ระบบนิวเมติก | 1 ชุด |
| 20. | ระบบควบคุมไฟฟ้า | 1 ชุด |
