| ชื่อผลิตภัณฑ์: | การปรับระดับขดลวด 16X2200 มม. เส้นตัดแผ่นสังกะสีหรือแผ่นคาร์บอนหรือสแตนเลส | แอปพลิเคชัน: | โรงงานผลิต การตัดโลหะแผ่น, การตัดตามความยาว, การตัดเส้น |
|---|---|---|---|
| วัสดุคอยล์: | ขดลวดเหล็กคาร์บอน, ขดลวดสแตนเลส, ขดลวดอลูมิเนียม | หน้าจอสัมผัส: | วิวนิวหรือซีเมนส์ |
| ระบบควบคุม: | ซีเมนส์หรือ Omron PLC | อินเวอร์เตอร์: | ปาร์กเกอร์, Eurotherm, Siemens |
| ความหนาของขดลวดวัสดุ: | 3-12.0mm; 3-12.0 มม.; 4x16mm 4x16mm | รหัสแผ่นขด: | ф508mm--ф610mm--ф760mm |
| Max. สูงสุด Coiled plate OD แผ่นม้วน OD: | 2200มม | ความกว้าง: | 800~2200มม |
| น้ำหนักม้วน (T): | 30 ตัน | ความเร็วสาย: | 0-30 ม./นาที |
| ความยาวตัด: | 2000-12000มม | ความแม่นยำในการปรับระดับ: | 0.5 ±มม./ม |
| หม้อน้ำ: | ไฮดรอลิค หัวคู่ | กำลังไฟทั้งหมด: | 140 -280 กิโลวัตต์ |
| แรงดันไฟฟ้า: | 220V/380V/415V/600V, 50Hz/60Hz,3Ph | สี: | สีเขียว สีฟ้า สีขาว หรือกำหนดเอง |
| การรับประกัน: | 12 เดือนหลังจากติดตั้งและทดสอบ | มีบริการหลังการขาย: | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ การสนับสนุนทางเทคนิควิดีโอ |
| แสงสูง: | CNC Coil ตัดเป็นเส้นยาว PSL,เครื่องตัด cr PSL,เส้นตัด hr PSL |
||

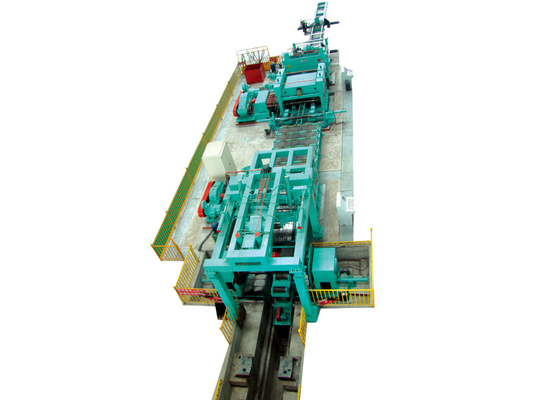

เครื่องปรับระดับและตัดเหล็กม้วนรุ่น Heavy Duty HR CNC ตัดตามความยาว
ประสิทธิภาพและคุณสมบัติ:
สายการผลิตนี้ใช้สำหรับตัดคอยล์ HR ชนิดต่างๆ ให้เป็นแผ่นเรียบผ่านกระบวนการคลายเกลียว ปรับระดับ และตัด
สายผลิตภัณฑ์นี้ประกอบด้วยเครื่องคลายคอยล์สองหัวของรถคอยล์, เครื่องบีบและปอกคอยล์ไฮดรอลิก, เครื่องปรับระดับล่วงหน้า, เครื่องปรับระดับพื้นผิวอุปกรณ์นำทาง, เครื่องวัดความยาวเอ็นโค้ดเดอร์, แรงเฉือน, รถยก, ระบบควบคุมไฟฟ้า, ระบบไฮดรอลิโอเมตร ฯลฯ
กระบวนการและพารามิเตอร์ทางเทคโนโลยี:
ขั้นตอนการตัดขอบและปรับระดับ:
การคายประจุ—การคลายเกลียว—การกดและการนำทาง—การบีบและการปรับระดับล่วงหน้า—การนำทาง—การตัดแต่งขอบ—เครื่องม้วนเศษ—การนำทาง—การปรับระดับ—รหัสและมาตรวัด—การตัดตามความยาว—การบีบและการตก—การรวบรวม—การขนถ่าย
พารามิเตอร์ทางเทคนิคที่สำคัญ:
| รายการ | พารามิเตอร์ | |
| ข้อมูลจำเพาะ | วัสดุ | แผ่นเหล็กคาร์บอน Q235 |
| ความหนา | 3mm—12mm | |
| ความกว้าง | 800mm—2200mm | |
| รหัสแผ่นคอยล์ | φ500มม.—φ800มม | |
| แผ่นคอยล์ OD | φ1000mm—φ2100mm | |
| สูงสุดน้ำหนัก | 35T | |
| ข้อมูลจำเพาะของผลิตภัณฑ์เสร็จสิ้น | ความยาวเกจสำหรับการตัด | 2000mm—12000mm |
|
ความแม่นยำในการตัด: ความทนทานต่อความยาว ความอดทนในแนวทแยง คนอื่น |
±1.5มม ±2.0 มม ตามข้อกำหนด GB/T709-88 |
|
| ความเร็วในการปรับระดับ | 0—26ม./นาที | |
| การตัดขอบ ความหนาสูงสุด | 12 มม | |
|
ความกว้างของเศษ: 3mm-5mm 6mm-12mm |
1.5 เท่าถึง 3.0 เท่าของความหนาของคอยล์ มากกว่าความหนาของขดลวด |
|
| ระดับความสูงของเส้น | 800มม | |
| แบบอย่าง | 2-8x2000mm | 3-12x2200มม | 4-16x2200มม |
| ความหนา (ขึ้นอยู่กับประเภทเหล็ก Q235) | 2-8 มม | 3-12mm | 4-16มม |
| ความกว้าง | 900-2000มม | 900-2200มม | 900-2200มม |
| น้ำหนักม้วน | 30T | 35T | 35T |
| ความอดทนในการตัด | ±1มม | ±1มม | ±1มม |
| ความยาวตัด | 1000-8000มม | 2000-12000มม | 2000-12000มม |
| ความเร็วในการปรับระดับ | 0-28 ม./นาที | 0-25 ม./นาที | 0-25 ม./นาที |
| พื้นที่ครอบครอง | 28x9ม | 35x10ม | 38x10ม |
| พลัง | 140กิโลวัตต์ | 220กิโลวัตต์ | 280กิโลวัตต์ |
อุปกรณ์ประกอบ/อุปกรณ์:
| เลขที่. | อุปกรณ์ | ปริมาณ |
| 1 | อานแบบขดลวดรูปตัววี | 2 ชิ้น |
| 2 | รถคอยล์ไฮดรอลิค | 1 ชิ้น |
| 3 | Uncoiler ไฮดรอลิก | 2 ชิ้น |
| 4 | เครื่องปรับระดับล่วงหน้าแบบไฮดรอลิกสำหรับการกดและการนำทาง หัวพลั่ว หยิก | 1 ชุด |
| 5 | โต๊ะทำงานชั่วคราว No.1 (4m) | 1 ชิ้น |
| 6 | อุปกรณ์นำทางไฮดรอลิกหมายเลข 1 | 1 ชิ้น |
| 7 | เครื่องตัดขอบ | 1 ชิ้น |
| 8 | เครื่องม้วนเศษไฮดรอลิค | 1 ชุด |
| 9 | โต๊ะทำงานชั่วคราว No.2(4m) | 1 ชิ้น |
| 10 | เครื่องนำทางหมายเลข 2 | 1 ชิ้น |
| 11 | เครื่องปรับระดับ | 1 ชุด |
| 12 | รหัสและอุปกรณ์มาตรวัด(เหน็บจานท้าย) | 1 ชุด |
| 13 | เครื่องตัดหญ้า 13×2500mm | 1 ชิ้น |
| 14 | อุปกรณ์หยิกลูกตุ้ม | 1 ชิ้น |
| 15 | ขนถ่ายดอลลี่ (รถยก) | 1 ชุด |
| 16 |
ระบบไฮดรอลิคและระบบนิวเมติกส์ (แหล่งอากาศโดยผู้ใช้เอง) |
1 ชุด |
| 17 | ระบบควบคุมไฟฟ้า | 1 ชุด |
