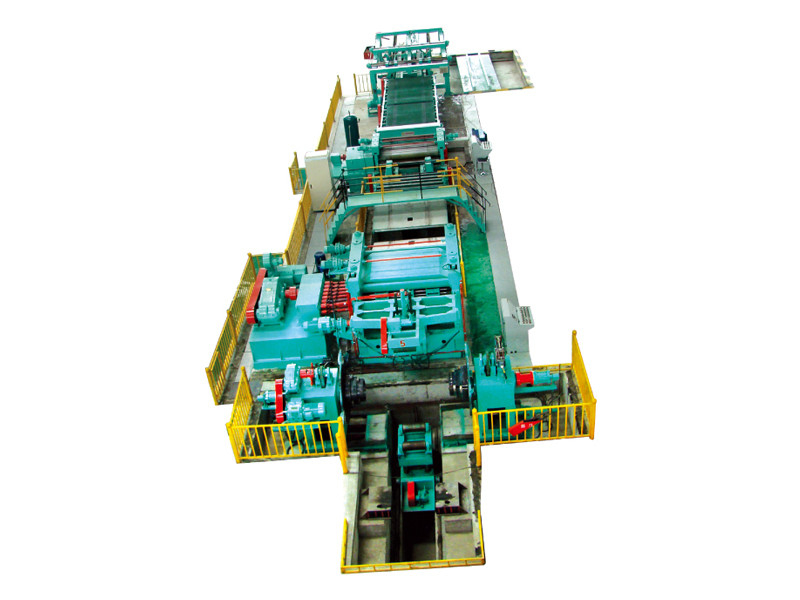

รีดร้อน Hr Slitting Line เครื่องตัดเหล็กม้วนดอง Uncoiler Shearing Stacking

HR / ม้วนเหล็กดอง uncoiling-leveling-shearing-stack CNC ตัดตามความยาวสายการผลิต

ประสิทธิภาพและคุณสมบัติ:

1. ความแม่นยำสูงความเรียบที่สมบูรณ์แบบอย่างยิ่งของแผ่นโดยใช้ตัวปรับระดับ "สูงสี่" และ "สูงหก"

2. กำจัดคลื่นขอบและตัวล็อคตรงกลางโดยเข้าใกล้แถวของม้วนสำรองในเครื่องปรับระดับ

3. ความสามารถในการผลิตสูงและอัตราการไหลโดยการจำลองเวลาเครื่องมืออย่างเข้มงวดและความเร็วในการผลิตสูง

4. ความแม่นยำในการตัดและมุมของแผ่นที่แน่นอน

5. การตัดที่มีเสี้ยนน้อยโดยใช้กรรไกรเล็มขอบและเฉือนตามความยาว

6. ความแม่นยำในการซ้อนสูงโดยใช้ระบบการเรียงซ้อนแบบแยกส่วน

สายนี้ใช้สำหรับ:

1. วัสดุของแผ่นม้วน: เหล็กกล้าคาร์บอน (แผ่นดอง≤4มม.)
2. ความหนาของม้วนแถบ: 1—6 มม
3. ความกว้างของแผ่นขดแปรรูป: 800—2000มม
4. ID แผ่นขด: ф508mm--ф610mm--ф760mm
5. แผ่นม้วน OD: ≤ф2200mm
6. น้ำหนักแผ่นขด: 30T

พารามิเตอร์ทางเทคนิค:

1. ความเร็วในการปรับระดับ: 0—60 ม./นาที
2. ความแม่นยำของความยาวการตัด: ± 0.5 มม. (โดยความหนา 2 มม., ความยาว 2,000 มม.)
3. ความอดทนในแนวทแยง: ± 1.0 มม. (โดยความยาว 2,000 มม.)
4. ความเร็วในการตัด: ≤20ชิ้น/นาที (โดยความยาว 2,000 มม.)
5. ความยาวของการซ้อนวัสดุ: 1,000—6000 มม. (ด้านอุปกรณ์ปล่อยและด้านหลัง อย่างละชุด)
6. สูงสุดความสูงในการซ้อน : 500 มม
7. กำลังรวมของมอเตอร์: ประมาณ 240KW

อุปกรณ์ประกอบ:

1. อานคอยล์；
2. รถเข็นม้วน；
3. uncoiler ขยายไฮดรอลิกคู่；
4. การกดและนำทางไฮดรอลิก อุปกรณ์หัวพลั่ว；
5. หยิก & ตัวปรับระดับล่วงหน้า；
6. สะพานกลาง；
7. อุปกรณ์ลงทะเบียนด้านข้าง；
8. เครื่องปรับระดับและเครื่องวัดความยาว；
9. เครื่องตัดหญ้า；
10. สายพานลำเลียง；
11. กรอบรูปสำหรับสะสม；
12. โต๊ะยกรูปตัว X；
13. ขนถ่ายรถ 2 ชุด；
14. ระบบไฮดรอลิคและนิวเมติก；
15.  ตู้ไฟฟ้าและแผงการทำงาน
