รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เหล็กม้วนหนา 16X2200มม. กรีด, กรีดสังกะสี, คาร์บอน, ม้วนสแตนเลส | แอปพลิเคชัน: | การแปรรูปโลหะแผ่น, ตัดตามความยาว, เส้นตัด |
|---|---|---|---|
| วัสดุม้วน: | ม้วนเหล็กคาร์บอน ม้วนสแตนเลส ม้วนอลูมิเนียม | วัตถุดิบ: | เหล็กกล้าคาร์บอน แผ่นสังกะสี เหล็กกล้าไร้สนิม |
| ความหนาของม้วนวัสดุ: | 3-12mm; 3-12 มม.; 4-16mm 4-16mm | น้ำหนักคอยล์ (T): | 35 ตัน |
| Decoiler: | ไฮดรอลิค หัวคู่ | ความกว้าง: | 900~2200mm |
| ความเร็วสาย: | 0-30m/นาที | Min. นาที. Slitting Width ความกว้างของการตัด: | 80mm; 80 มม.; 100mm 100mm |
| จำนวนเส้นตัด: | 5 - 7 บรรทัด | หน้าจอสัมผัส: | วิวนิวหรือซีเมนส์ |
| ระบบควบคุม: | Siemens หรือ Omron PLC, | อินเวเตอร์: | Parker,Eurotherm,ซีเมนส์ |
| กำลังไฟรวม: | 480kw - 650kw | แรงดันไฟฟ้า: | 220V/380V/415V/600V, 50HZ/60HZ,3Ph |
| ความสูงของการทำงาน: | 600 มม. - 800 มม. | สี: | น้ำเงิน ขาว หรือกำหนดเอง |
| ครอบครองพื้นที่: | 35x12M; 35x12M; 38x12M 38x12M | รับประกัน: | 12 เดือน |
| ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ วิดีโอสนับสนุนด้านเทคนิค | ชื่อ: | HR เหล็กม้วนตัดตามความยาว, เครื่องตัดมินิ Atomatic, เครื่องตัดเหล็กม้วนและเครื่องตัดตามความยาว |
| แสงสูง: | บินเฉือนตัดเป็นเส้นยาว PSL บินเฉือนตัดเป็นเส้นยาว PSL ตัดให้ยาวเส้นขด PSL,flying shear Coil Cut To Length Lines PSL,cut to length coil lines PSL |
||

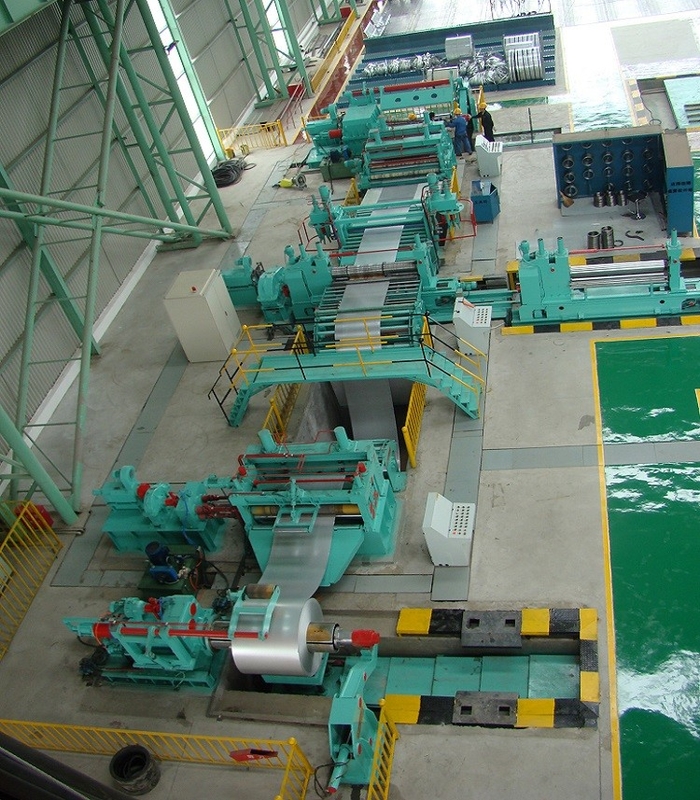

เครื่องตัดเหล็กม้วนความแม่นยำสูงอัตโนมัติเต็มรูปแบบ slitter คู่ Slitting Line
ประสิทธิภาพและคุณสมบัติ:
HR/pickling coil slitting line ประกอบด้วย uncoiler, feeder, pinch, pre-leveler, scrap shear, exchanged double slitters, scrap winder and recoiler เป็นต้น
เส้นตัด PLCการควบคุม, อินเทอร์เฟซระหว่างมนุษย์และเครื่องจักร, ตามระดับสูงของระบบอัตโนมัติ, ใช้งานง่ายและเชื่อถือได้
สายตัดเหล็กม้วนโลหะสแตนเลสที่มีความแม่นยำเป็นอุปกรณ์ระดับมืออาชีพสำหรับกรีดเหล็กม้วนตามยาวเป็นขดลวดขนาดเล็กอุปกรณ์มีลักษณะเฉพาะของความแม่นยำสูง ความเร็วที่รวดเร็ว และใช้งานง่าย
สามารถใช้ในการประมวลผลขดลวดโลหะของเหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน เหล็ก อลูมิเนียม เทปสังกะสี ทองแดง และวัสดุอื่น ๆใช้กันอย่างแพร่หลายในท่อเชื่อม, รถยนต์, นาฬิกา, วัสดุก่อสร้างโลหะ, โรงงานอุตสาหกรรมและสาขาอื่น ๆ
กระบวนการทางเทคโนโลยี:
การจัดเก็บ━การให้อาหาร ━ การคลายเกลียว ━ การกด ━ การบีบ ━ การปรับระดับเบื้องต้น ━ แรงเฉือนของหัวตัด ━ ม้านั่งเปลี่ยน 1 ━ แนวทาง ━ แรงเฉือนตามยาว ━ การตัดแต่งลวด ━ ม้านั่งทรานซิชัน 2 ━ การแยกล่วงหน้า ━ กลไกความตึง ━ กลไกการพับแบบไฮดรอลิก ━ การแบ่งแรงดันไฮดรอลิก ━ คดเคี้ยว ━ การหดตัว━การบรรจุด้วยตนเอง ━ การคายประจุ
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | 3-12x2200mm | 4-16x2200mm |
| ความหนา (ตามประเภทเหล็ก Q235) | 3-12 มม. | 4-16mm |
| ความกว้าง | 900-2200mm | 900-2000mm |
| น้ำหนักคอยล์ | 35T | 35T |
| เสร็จสิ้นความกว้าง | ≥80mm | ≥100mm |
| แถบนั่ง | ≤7 | ≤5 |
| ความเร็วในการตัด | 0-30m/นาที | 0-25m/นาที |
| ครอบครองพื้นที่ | 35x11m | 38x11m |
| พลัง | 480kw | 650kw |
ส่วนประกอบหลักของสาย:
| เลขที่ | ชื่ออุปกรณ์ | ปริมาณ |
| 1 | แท่นปล่อยรูปตัววี | 2 ชิ้น |
| 2 | รถเข็นให้อาหารไฮดรอลิก | 1 ชุด |
| 3 | เครื่องปล่อยขดลวดไฮดรอลิก | 2sets |
| 4 | รูปวาดแรงดันไฮดรอลิก หัวพลั่ว และตัวปรับระดับหลักหนีบ | 1 ชุด |
| 5 | แรงเฉือน 16x2500 | 1 ชุด |
| 6 | ม้านั่งเปลี่ยน 1 | 1 ชุด |
| 7 | กลไกลูกกลิ้งนำ | 1 ชุด |
| 8 | เครื่องตัด เครื่องซักผ้า แหวนยาง และใบมีด | 2sets |
| 9 | อุปกรณ์เศษขอบไฮดรอลิก | 2sets |
| 10 | ม้านั่งเปลี่ยน2 | 1 ชุด |
| 11 | อุปกรณ์ปรับความตึงก่อนจ่าย | 1 ชุด |
| 12 | เครื่องพับไฮดรอลิก | 1 ชุด |
| 13 | เครื่องกดและจำหน่ายไฮดรอลิก | 1 ชุด |
| 14 | หน่วยขดลวดไฮดรอลิก | 1 ชุด |
| 15 | ที่นั่งรองรับไฮดรอลิก | 1 ชุด |
| 16 | รถเข็นขนถ่ายไฮดรอลิก | 1 ชุด |
| 17 | ระบบไฮดรอลิก | 1 ชุด |
| 18 |
ระบบควบคุมไฟฟ้า
|
1 ชุด |
