รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | 3X1600mm ขดลวด Slitting, Slitting สังกะสี, คาร์บอน, ขดลวดสแตนเลส | แอปพลิเคชัน: | Un-coiling, การแปรรูปแผ่นโลหะ, ตัดตามความยาว, เส้นตัด |
|---|---|---|---|
| วัสดุม้วน: | ม้วนเหล็กคาร์บอน ม้วนสแตนเลส ม้วนอลูมิเนียม | ความหนาของม้วนวัสดุ: | 0.3-3.0mm |
| น้ำหนักคอยล์ (T): | 20ตัน | ความกว้าง: | 700~2000mm |
| ความเร็วสาย: | 100-180 เมตร/นาที | จำนวนเส้นตัด: | 10 - 30 เส้น |
| Min. นาที. Slitting Width ความกว้างของการตัด: | 30mm | หน้าจอสัมผัส: | วิวนิวหรือซีเมนส์ |
| ระบบควบคุม: | Siemens หรือ Omron PLC, | Decoiler: | ไฮดรอลิค |
| อินเวเตอร์: | Parker,Eurotherm,ซีเมนส์ | ความสูงของการทำงาน: | 600 มม. - 800 มม. |
| กำลังไฟรวม: | 300kw | แรงดันไฟฟ้า: | 220V/380V/415V/600V, 50HZ/60HZ,3Ph |
| สี: | น้ำเงิน ขาว หรือกำหนดเอง | รับประกัน: | 12 เดือน |
| ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ วิดีโอสนับสนุนด้านเทคนิค | ||
| แสงสูง: | เกจวัดหนักตัดตามความยาว,เกจวัดเบาตัดเป็นเส้นยาว,เครื่องตัดคอยล์ตามความยาว |
||

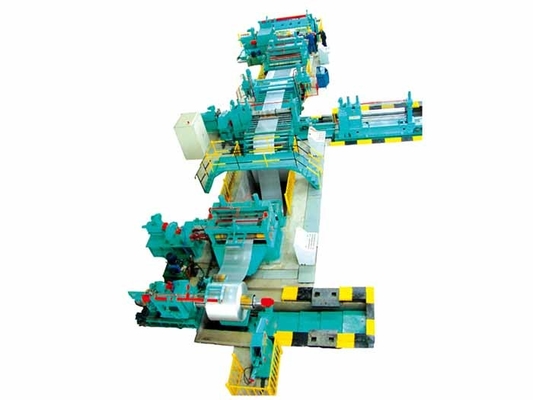

เหล็กแผ่นบาง เหล็กม้วน สายการผลิตตัดอัตโนมัติ 3x1600mm
ประสิทธิภาพและคุณสมบัติ:
สายการผลิต Slitting Steel Coil ชุดนี้ใช้ได้กับขดลวดที่มีข้อกำหนดต่างๆ
ใช้สำหรับกรีดขดลวดตามความกว้างที่ต้องการสำหรับการใช้เส้นเจาะผ่านขั้นตอนการคลายเกลียวการปรับระดับล่วงหน้าการครอบตัดการตัดและการหดตัว
มีข้อดี เช่น เลย์เอาต์ที่เหมาะสม ใช้งานง่าย ระบบอัตโนมัติสูงและประสิทธิภาพการผลิตสูง
สายการผลิตนี้สามารถปรับให้เข้ากับกระบวนการรีดเย็นและขดลวดเคลือบสังกะสี ขดลวดเหล็กซิลิกอน ขดลวดสแตนเลส ขดลวดเคลือบสี ขดลวดอะลูมิเนียม และขดลวดชุบและเคลือบทุกประเภท และใช้ได้กับอุตสาหกรรมหลายประเภท เช่น รถยนต์ภาชนะ เครื่องใช้ในครัวเรือน บรรจุอาหาร วัสดุก่อสร้าง ฯลฯ
ไลน์นี้ประกอบด้วย coilcar, uncoiler, slitter, ตัวม้วนเศษ, แผ่นแรงเฉือนของเศษเหล็กและตัวดึงกลับของคอยล์ ฯลฯ Loop bridge, pinch และตัวแก้ไขความเบี่ยงเบนได้รับการติดตั้งระหว่างแต่ละเครื่อง
สายการผลิตขดลวดอัตโนมัตินี้เป็นการผสมผสานระหว่างเทคโนโลยีเครื่องกล ไฟฟ้า ไฮดรอลิกและนิวแมติก
แถบโลหะที่มีขนาดเล็กกว่าจะหดตัวที่ส่วนท้ายของเครื่องตัดโดยที่แถบขนาดเล็กเหล่านี้ถูกนำมาใช้ที่จำเป็นสำหรับกระบวนการต่อไปในการใช้งานระดับมืออาชีพในด้านการผลิตหม้อแปลงไฟฟ้า อุตสาหกรรมการผลิตมอเตอร์ อุตสาหกรรมโรงเชื่อมท่อ/ท่อ อุตสาหกรรมการขึ้นรูปม้วนเย็น อุตสาหกรรม drywall เพดานและการผลิตอุปกรณ์ที่มีความแม่นยำสูงอื่น ๆ และอุตสาหกรรมการทำแถบโลหะ
ตามความหนาของการตัดวัสดุมีเครื่องตัดแผ่นบางหรือบอร์ด แผ่นความหนาสื่อหรือเครื่องตัดกระดาน และแผ่นหนาหรือเครื่องตัดกระดาน
ตามวัสดุโลหะมีเครื่องตัดแถบทองแดง, เครื่องตัดเหล็กสแตนเลส, เครื่องตัดแผ่นรีดเย็นหรือร้อน, เครื่องตัดเหล็กซิลิโคน
พารามิเตอร์ทางเทคนิค:
| ข้อมูลจำเพาะของวัสดุ | (0.3-3.0)x(800-2000)มม |
| ประเภทวัสดุ | CR ม้วน, ขดลวดสังกะสี, ขดลวดสแตนเลส, แผ่นรถยนต์ |
| ประสิทธิภาพ | ความแข็งแรงของผลผลิต 350MPa แรงดึง 300MPa |
| ความกว้าง | 800-2000mm |
| ความหนา | 0.3-3.0mm |
| น้ำหนักคอยล์ | 20T |
| ความเร็วสาย | 80-180m/นาที |
| จำนวนร่อง | 0.6mm--1.5mm 25แถบ 1mm--2mm 20 แถบ 2.1mm--3mm 10 แถบ |
| นาที.ตัดความกว้าง | 30mm |
| ความสูงในการใช้งาน | 600-800mm |
| ครอบครองพื้นที่ | 24mX9m |
| พลัง | 300Kw |
ส่วนประกอบหลักของสาย:
1.อานคอยล์
2. รถขดไฮดรอลิก : กำลังโหลด 20T
3.uncoiler เท้าแขนไฮดรอลิก
4. อุปกรณ์ให้อาหารคอยล์
5. หยิกและปรับระดับล่วงหน้า
6.เครื่องตัด : 3x1600mm
7.สะพานห่วงไฮดรอลิก No.1
8. อุปกรณ์นำทาง
9. สลิตเตอร์
10. เครื่องม้วนเศษไฮดรอลิก
11. สะพานห่วงไฮดรอลิก NO.2
12. เครื่องแยกและกดกระแทกไฮดรอลิก
13. เครื่องหดตัวแบบไฮดรอลิก
14. รถขดไฮดรอลิก : กำลังโหลด 20T
15. ระบบควบคุมไฟฟ้า
16. ระบบไฮดรอลิกและนิวแมติก (ผู้ซื้อต้องจัดหาแหล่งอากาศ)
