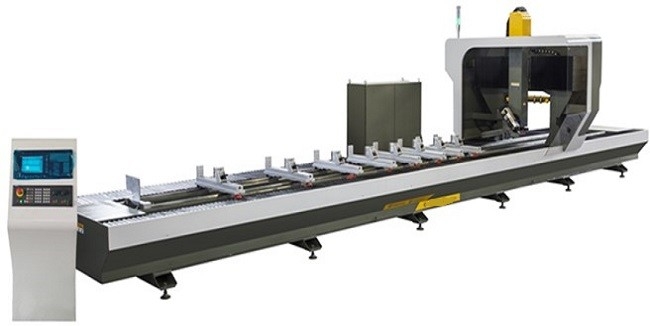

4 แกน CNC เครื่องตัดอลูมิเนียมโปรไฟล์ PVC Cnc เจาะและแตะเครื่อง

โปรไฟล์อลูมิเนียมอัลลอยด์ CNC Machining Center 4 แกน PVC CNC ตัดเจาะเครื่องกัดและกรีด





รายละเอียดสินค้าโดยละเอียด:



เหมาะสำหรับการกัด เจาะ ตัด และกระบวนการอื่น ๆ ของโปรไฟล์โลหะผสมอลูมิเนียม พีวีซี โลหะผสมเบา และวัสดุอื่น ๆ



การแคลมป์ครั้งเดียวสามารถทำให้การประมวลผลพื้นผิวมุมใดๆ - 110 ︒ ~ + 110 ︒ เสร็จสมบูรณ์โดยมีประสิทธิภาพการทำงานสูง



พร้อมกับระบบซีเอ็นซี Siemens 828d มีการทำงานที่รวดเร็ว ประสิทธิภาพที่ยอดเยี่ยม และฟังก์ชันอันทรงพลัง



พร้อมกับแกนหมุนมอเตอร์ความเร็วสูงของอิตาลี HSD และไดรฟ์ Siemens Servo



แม็กกาซีนเคลื่อนที่พร้อมตำแหน่งเครื่องมือ 6/8ฟิกซ์เจอร์สามารถระบุตำแหน่งการทำงานโดยอัตโนมัติ และเคลื่อนย้ายและแคลมป์ได้ด้วยตัวเอง



HIWIN บอลสกรู รางนำเชิงเส้น ชั้นวางนำเข้าและชิ้นส่วนนิวเมติกแอร์เทคของไต้หวันถูกนำมาใช้



อุปกรณ์นี้มีอุปกรณ์ป้องกัน ตัวบ่งชี้ความปลอดภัย และฟังก์ชันแจ้งเตือนข้อผิดพลาด





พารามิเตอร์ทางเทคนิคหลัก:



ประเภทของเครื่อง	KT-S860-4
มิติของการตัดเฉือน: การเดินทางแกน X	8500mm
การเดินทางแกน Y (3 แกน) การเดินทางแกน Y (4 แกน)	650mm 600mm
การเดินทางแกน Z	500mm
ช่วงมุมแกน A	︒ - 110︒- +110︒
พื้นที่ทำงาน: แกน X / แกน Y / แกน Z	8500/6500/500 มม.
ความแม่นยำ: การวางตำแหน่ง	±0.05 มม.
ความสามารถในการทำซ้ำแกน X แกน Y แกน Z แกน A	±0.02 มม. ±0.015 มม. ±0.01 มม. ±0.01 มม.
เจาะและกัดแนวตั้ง	0.1/100 มม.
ทรงกระบอก	0.1 มม.
ความหยาบผิวของการเจาะและการกัดพื้นผิว	Ra1.6 อืม
อัตราการป้อน: แกน X / แกน Y / แกน Z	70/40/40 ม./นาที
แกน A	102 รอบ/นาที
เวลาเปลี่ยนเครื่องมือ	8s
แกนหมุน: กำลัง / ความเร็ว (HSD Spindler ของอิตาลี)	7.5kw/24000 รอบต่อนาที
เซอร์โวมอเตอร์ (Yaskawa): แกน X / แกน Y / แกน Z / แกน A	3.3/2.3/3.3/0.85/ กิโลวัตต์
เส้นผ่านศูนย์กลางหัวจับดอกสว่านเจาะและกัด	Φ16/ใบเลื่อย Φ120~Φ215 mm
แรงดันไฟ / กำลังไฟทั้งหมด	380V 50 HZ/20 KW
ขนาดโดยรวม:	11300×2500×3200 มม.
ขนาดกล่องควบคุม:	600×1400×1800 mm
แหล่งพลังงานที่จำเป็น:	20 KVA
ความกดอากาศ	6~8 กก./ซม.2











































































































KT-S860 ความสามารถในการประมวลผลพื้นฐาน:



การกัดและการกัดร่อง	การตัดเฉือนด้านข้าง	เครื่องจักรเจาะ	ปาดหน้า	ตัด
Ø8 มีดกัด	Ø8 มีดกัด	Ø12 หัวเจาะ	Ø60 ใบมีดมิลลิ่ง	Ø160ใบเลื่อย
ความเร็ว 18000r/m	ความเร็ว 15000r/m	ความเร็ว 3000r/m	ความเร็ว 10000r/m	ความเร็ว 4000r/m
ระยะกินลึก 4 mm	ตัดความกว้าง8mm	ความต้องการกระบวนการขุดเจาะ	ความลึกของการกัด 3 mm	ข้อกำหนดกระบวนการตัด
ความเร็วในการป้อน 3 เมตร/นาที	ความเร็วในการป้อน 3 เมตร/นาที	0.8m/นาที	3m/นาที	1m/นาที





การกำหนดค่าอุปกรณ์:

1 แกนมอเตอร์: 7.5KW (ATC) HSD อิตาลีนำเข้าแกนหมุนมอเตอร์ความเร็วสูง;

2 กรอบโครงสร้างเหล็กทั้งหมด: การรักษาความเครียด, เครื่องจักรกลที่มีความแม่นยำ;

3 รางนำทาง: แกน X, Y, Z เป็นรางนำเชิงเส้นที่นำเข้า (รางนำทางแบบแม่นยำของไต้หวัน HIWIN);

4 X, Y แกนเกียร์: การใช้ไดรฟ์แร็คเกียร์ความแม่นยำสูงนำเข้า;

การส่งเพลา 5 Z: ไดรฟ์บอลสกรูความแม่นยำสูงนำเข้า (ไต้หวัน HIWIN);

6 แกนหมุนเพลา;

6 ตำแหน่งเครื่องมือ: ห้องสมุดเครื่องมือโรตารี่เคลื่อนที่ 6 สถานี;อิตาลีนำเข้าด้ามจับ ISO30;.

7 ติดตั้งอุปกรณ์ตั้งค่าเครื่องมืออัตโนมัติสำหรับเครื่องตรวจจับแบบยาวเพื่อตรวจจับความยาวของเครื่องมือ

โต๊ะทำงาน 8 ชุด: ชุดติดตั้งตำแหน่งอัตโนมัติ 8 ชุด, พร้อมอุปกรณ์หนีบสล็อตชนิด T;

ระบบขับเคลื่อน 9 ระบบ: ใช้หน่วยไดรฟ์เซอร์โวแบบไม่มีแปรงของ Siemnes

สายลาก 10 เส้น: เทคโนโลยีเยอรมัน;

อุปกรณ์ทำความเย็นแบบสเปรย์ 11 ตัว ;

12 เครื่องมือตั้งค่าเครื่องมือ: ตรวจจับความยาวของเครื่องมือโดยอัตโนมัติ

13 Siemens 828D ควบคุมระบบปฏิบัติการ

14 3D คอนโทรลเลอร์แบบพกพา 1 ชุด;

15 กล่องควบคุม: นำเข้าส่วนประกอบไฟฟ้าหลัก, การควบคุมอุตสาหกรรม, ระบบควบคุมทั้งหมด;

16 ระบบปฏิบัติการ: ระบบควบคุมซีเมนส์;

17 ระบบ CNC, ระบบซอฟต์แวร์ Siemens
