รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ชื่อผลิตภัณฑ์: | ศูนย์เครื่องจักรกลซีเอ็นซีแผ่นอลูมิเนียมเราเตอร์ CNC |
|---|---|---|---|
| ชื่อ: | เราเตอร์ CNC แผ่นอลูมิเนียมอย่างแม่นยำ | โลโก้: | PSL, OEM |
| ความสามารถของวัสดุ: | แผ่นอลูมิเนียมและโพรไฟล์, แผ่นทองแดง, PVC | แอปพลิเคชัน: | แผ่นอลูมิเนียมอุตสาหกรรมและการประมวลผลโปรไฟล์ |
| เครื่องจักรกลซีเอ็นซีหรือไม่: | เครื่องจักรกลซีเอ็นซี | บริการ: | OEM ที่กำหนดเอง, เครื่องจักรกลซีเอ็นซี, ผู้ผลิต |
| ซีเอ็นซีหรือไม่: | CNC ใช่ | รูปแบบการวาด: | PDF/DWG/IGS/STP/ ฯลฯ |
| อุปกรณ์: | ศูนย์เครื่องจักรกลซีเอ็นซี, เครื่อง | ความจุของเราเตอร์: | 2000 x 4000mm; 2000 x 4000 มม.; 2000 x 6000mm 2000 x 6000mm |
| ตัดและกัดความเร็ว: | 800-2500 มม./นาที | แกนป้อน: | แกน X / แกน Y / แกน Z |
| อัตราการให้อาหาร: | แกน X / แกน Y / แกน Z : 42/32/18 ม./นาที | ความแม่นยำของการวางตำแหน่ง: | 0.08mm |
| แกนหมุน: กำลัง / ความเร็ว: | 7.5kw/18000 รอบต่อนาที | ขนาด(l*w*h): | 6900x3200x1755 มม. |
| ความกดอากาศ: | 6~8 กก./ซม.2 | ตำแหน่งเครื่องมือ: | 6 stations; 6 สถานี; 8 stations 8 สถานี |
| น้ำหนัก: | 6.5T | แรงดันไฟฟ้า: | 220V/380V/415V, 50HZ/60HZ |
| สี: | สีขาวเงิน, กำหนดเอง | การรับประกัน: | 1 ปี |
| ให้บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ วิดีโอสนับสนุนด้านเทคนิค การสนับสนุนออนไลน์ | ||
| แสงสูง: | เราเตอร์cncเครื่องตัดไม้,เราเตอร์cncมิลลิ่งเครื่องแกะสลัก,ไม้เราเตอร์cncเครื่องตัด |
||

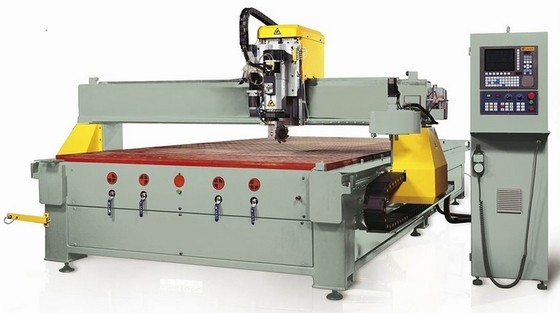

ขนาดใหญ่ 2060 atc แผ่นอลูมิเนียมเราเตอร์ CNC เครื่องตัดกัด CNC แผงศูนย์เครื่องจักรกล
รายละเอียดสินค้าโดยละเอียด:
1. รูยึดสำหรับแผ่นโลหะและอลูมิเนียม รางและรูรูปรูกุญแจ การตัด และกระบวนการตัดเฉือนอื่นๆ
2. ไม่มีฟิกซ์เจอร์เครื่องดูดทำให้รู รู ร่อง ตัดในระนาบการทำงานเดียวกันทั้งหมด มีประสิทธิภาพสูง
3. ใช้ระบบ PA CNC ของเยอรมันนำเข้าคุณภาพสูง มีส่วนติดต่อผู้ใช้ที่ดี
4. การใช้แกนหมุนความเร็วสูงที่ระบายความร้อนด้วยอากาศของอิตาลีนำเข้าจากอิตาลี HSD คุณภาพสูงเสร็จสิ้นการกัดเจาะทั้งหมด
5. เซอร์โวมอเตอร์คุณภาพสูงของ Yaskawa บอลสกรูนำเข้าจากไต้หวันและศีลธรรม และตลับลูกปืนสไลด์เชิงเส้น nsk และหน่วยงานอื่นๆ เพื่อให้แน่ใจว่าอุปกรณ์มีความแม่นยำสูง
6. แกน C ที่ควบคุมด้วยเซอร์โวอัตโนมัติในทุกมุมทุกมุมสามารถตัดแบบ slotted ได้
7. อุปกรณ์หัวมุมแกน C สามารถติดตั้งใบเลื่อย Φ120-Φ215มม. (อุปกรณ์เสริม)
8. สถานีเคลื่อนที่พร้อมนิตยสารหมุนหกเล่ม เปลี่ยนเครื่องมืออัตโนมัติ
9. อุปกรณ์ป้องกันมีระบบจับยึดนิวแมติกและระบบอัตโนมัติ
10. การใช้ระบบทำความเย็นแบบสเปรย์, การบำบัดความเย็นของเครื่องมือ
| พารามิเตอร์ทางเทคนิคหลัก: | ||
| ประเภทของเครื่อง | KT-4020 | KT-6020 |
| พื้นที่ทำงาน: แกน X / แกน Y / แกน Z | 4020/2020/200 มม. | 6000/2020/200mm |
| ความแม่นยำ: การวางตำแหน่ง | ±0.08 มม. | |
| ความสามารถในการทำซ้ำ | ±0.02 มม. | |
| เจาะและกัดแนวตั้ง | 0.1/100 มม. | |
| ทรงกระบอก | 0.1 มม. | |
| ความหยาบผิวของผิวตัด | Ra12.5 อืม | |
| อัตราการป้อน: แกน X / แกน Y / แกน Z | 42/32/18 ม./นาที | |
| แกน C | 300r / นาที | |
| เวลาเปลี่ยนเครื่องมือ | 20s | |
| แกนหมุน: กำลัง / ความเร็ว | 7.5kw/18000 รอบต่อนาที | |
| เซอร์โวมอเตอร์ (Yaskawa): แกน X / แกน Y / แกน Z / แกน C / R (ร้านเครื่องมือ) | 0.85+0.85/0.85/0.85/0.4/0.4 กิโลวัตต์ | |
| เส้นผ่านศูนย์กลางหัวจับดอกสว่านเจาะและกัด | Φ16/ใบเลื่อย Φ120~Φ215 mm | |
| แรงดันไฟ / กำลังไฟทั้งหมด | 380V 50 HZ/10 KW | |
| ขนาดโดยรวม: | 4900×3200×1755 mm |
6900x3200x1755 mm |
| ขนาดกล่องควบคุม: | 600×1400×1800 mm | |
| แหล่งพลังงานที่จำเป็น: | 20 KVA | |
| ความกดอากาศ | 6~8 กก./ซม.2 | |
การกำหนดค่าอุปกรณ์:
1 แกนมอเตอร์: 7.5KW (ATC) HSD อิตาลีนำเข้าแกนหมุนมอเตอร์ความเร็วสูง;
2 กรอบโครงสร้างเหล็กทั้งหมด: การรักษาความเครียด, เครื่องจักรกลที่มีความแม่นยำ;
3 รางนำทาง: แกน X, Y, Z เป็นรางนำเชิงเส้นที่นำเข้า (รางนำทางแบบแม่นยำของไต้หวัน HIWIN);
4 X, Y แกนเกียร์: การใช้ไดรฟ์แร็คเกียร์ความแม่นยำสูงนำเข้า (ญี่ปุ่น KHK);
การส่งเพลา 5 Z: ไดรฟ์บอลสกรูความแม่นยำสูงนำเข้า (ไต้หวัน HIWIN);
6 ตำแหน่งเครื่องมือ: ห้องสมุดเครื่องมือโรตารี่เคลื่อนที่ 6 สถานี;2 ชุดของอิตาลีนำเข้าด้ามจับ ISO30;.
7 ติดตั้งอุปกรณ์ตั้งค่าเครื่องมืออัตโนมัติสำหรับเครื่องตรวจจับแบบยาวเพื่อตรวจจับความยาวของเครื่องมือ
8 โต๊ะทำงาน: การดูดซับสูญญากาศสี่ตารางพาร์ติชั่นพร้อมอุปกรณ์หนีบสล็อตชนิด T;
9 ระบบขับเคลื่อน: ใช้ระบบขับเคลื่อนเซอร์โวแบบไม่มีแปรงถ่าน AC แบบดิจิตอลที่นำเข้า;
สายลาก 10 เส้น: เทคโนโลยีเยอรมัน;
11 สเปรย์ทำความเย็น 1 ชุด
12 ปั๊มสูญญากาศ 1 ชุด
13 ระบบปฏิบัติการควบคุมอุตสาหกรรมมืออาชีพ 1 ชุด ;
14 3D คอนโทรลเลอร์แบบพกพา 1 ชุด;
15 กล่องควบคุม: นำเข้าส่วนประกอบไฟฟ้าหลัก, การควบคุมอุตสาหกรรม, ระบบควบคุมทั้งหมด;
16 ระบบปฏิบัติการ: การใช้ระบบควบคุม PA ของเยอรมัน;
17 ระบบ CNC, ระบบซอฟต์แวร์
