รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | CNC ไฮดรอลิกท่อ/เครื่องดัดท่อ | เงื่อนไข: | ใหม่ |
|---|---|---|---|
| แอปพลิเคชัน: | ร้านซ่อมเครื่องจักร โรงงานผลิต ฟาร์ม | เกรดอัตโนมัติ: | อัตโนมัติเต็มรูปแบบระบบ CNC |
| วัสดุท่อ: | เหล็กกล้าคาร์บอน&เอสเอส&อลูมิเนียม&ท่อทองแดง | ประเภทกระดิ่ง: | "R" "U" "Z", R-shape & กระดิ่งตรง |
| จุดขายที่สำคัญ: | ความแม่นยำสูงใช้งานง่าย | ส่วนประกอบหลัก: | หน้าจอสัมผัส + PSL, ปั๊ม, มอเตอร์, หน่วยเซอร์โว |
| Maxmum ดัด: | Carbon steel pipe Ф63.5*2.0t; ท่อเหล็กคาร์บอน Ф63.5*2.0t; Stainless steel tube Ф57. | แม่พิมพ์: | หลายเซลล์หรือบันไดเดี่ยว，ทำให้แข็ง HRC60-63 |
| การใช้งาน: | ดัดท่อ | แกน YBC: | ขับเซอร์โว |
| เส้นผ่านศูนย์กลางท่อ: | 12-63mm | Max R สำหรับการดัดงอ: | 250mm |
| มุมสูงสุดสำหรับการดัดงอ: | 185° | ขั้นตอนการดัดทุกท่อ: | 16 |
| กำลังของมอเตอร์หลัก: | 10kw | น้ำหนัก: | 2800KG |
| ขนาด (L * W * H): | 4300x1000x1200mm | สี: | Bule สีเทาดำ + ขาวหรือกำหนดเอง |
| แรงดันไฟฟ้า: | 380V 50HZ 3 เฟส， กำหนดเอง | การรับประกัน: | 12 เดือน |
| แสงสูง: | เครื่องดัดท่อแบบไฮโดรลิก เครื่องดัดท่อแบบไฮดรอลิค เครื่องดัดท่อแบบแมนเดร,hydraulic mandrel pipe bender,mandrel tube bending machine |
||

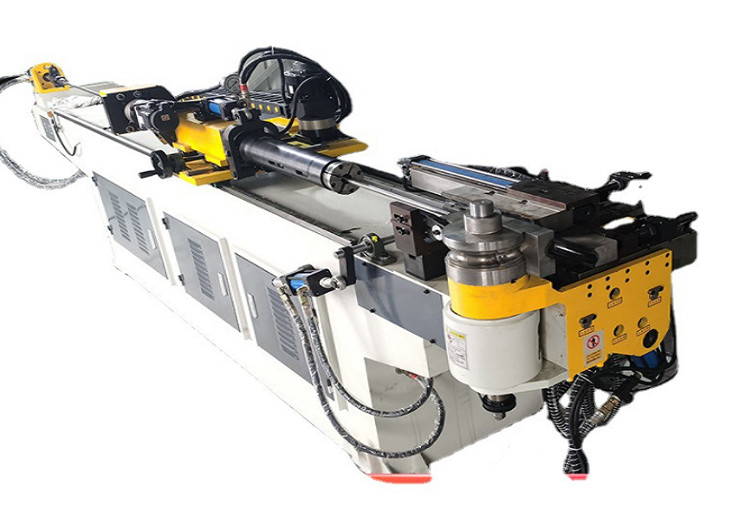

เครื่องดัดท่อ CNC ฟังก์ชั่นการอ่านข้อมูลหลายชั้น การจำลอง 3 มิติเครื่องดัดไฮดรอลิก
คุณสมบัติทางกล:
1. หน้าจอสัมผัสและโมดูลควบคุมตัวเลขถูกนำมาใช้สำหรับการดำเนินการสนทนา และการตั้งค่าโปรแกรมทำได้ง่ายและสะดวก
2. โครงสร้างของเตียงมีความมั่นคงและไม่เสียรูปง่าย
3. ไฟล์แต่ละไฟล์สามารถกำหนดมุมโค้งได้ 16 มุม และหน่วยความจำสามารถจัดเก็บไฟล์ได้ 400 กลุ่ม
4. มีฟังก์ชั่นการวางตำแหน่งช้า และความแม่นยำในการทำซ้ำคือ ± 0.1 °
5. ข้อความแสดงข้อผิดพลาดจะปรากฏขึ้นบนหน้าจอเพื่อช่วยให้ผู้ปฏิบัติงานกำจัดมันทันที
6. หน้าจอสัมผัสสามารถสลับระหว่างภาษาจีนและภาษาอังกฤษ และยังสามารถสั่งซื้อภาษาอื่น ๆ ได้ตามต้องการ
7. เพลาป้อน เพลาข้อศอก และเพลาเอียงขับเคลื่อนด้วยเซอร์โวมอเตอร์ มีความแม่นยำสูงและมีเสถียรภาพที่ดี
8. โหมดป้อนอาหารสามารถป้อนแบบบีบหรือป้อนโดยตรงได้ตามความต้องการที่แตกต่างกัน
9. พิกัด Xyz สามารถแปลงเป็นค่าการประมวลผล ybc ได้โดยอัตโนมัติ
10. หลังจากแก้ไขข้อมูลแล้ว ข้อมูลจะได้รับการคุ้มครองโดยคีย์เพื่อป้องกันไม่ให้ข้อมูลถูกแก้ไขตามอำเภอใจ
11. ระบบควบคุมไฟฟ้ามีตัวแลกเปลี่ยนความร้อนสำหรับระบายความร้อนอัตโนมัติหากจำเป็น คุณสามารถซื้อเครื่องปรับอากาศแบบควบคุมเชิงตัวเลขได้เพื่อให้มั่นใจถึงอายุการใช้งานของระบบควบคุมไฟฟ้า
12. สามารถติดตั้งระบบเติมน้ำมันอัตโนมัติได้ตามต้องการเพื่อลดแรงเสียดทานของข้อศอก ปรับปรุงอายุการใช้งานของแกนหมุน และรับประกันคุณภาพของข้อศอก
13. การตั้งค่าตำแหน่งการป้อน ตำแหน่งความปลอดภัย ตำแหน่งการรบกวนของล้อตาย และตำแหน่งการรบกวนแบบนำทางของรถเข็นป้อนอาหาร สามารถปรับแต่งได้อย่างละเอียดด้วยเครื่องกำเนิดพัลส์แบบล้อมือ และตำแหน่งสามารถจดจำโดยอัตโนมัติเพื่อขจัดการสูญเสียข้อผิดพลาดในการวัดของมนุษย์ และการชนกันของเครื่องจักร
14. เพลาป้อนจะถูกตรวจจับโดยอัตโนมัติก่อนดำเนินการเพื่อหลีกเลี่ยงการชนกับเครื่อง
15. ในระหว่างการทดสอบการดัด สามารถเลือกการกระทำของการสลายตัวได้ สามารถสังเกตจุดรบกวน และสามารถปรับเปลี่ยนการกระทำเพื่อปรับปรุงประสิทธิภาพได้
พารามิเตอร์ทางเทคนิคหลัก:
| ประเภทเครื่อง | SB-63CNC |
| การดัดงอสูงสุด R สำหรับท่อคาร์บอนคือ:1.5D |
Ф63.5*2.0t |
| การดัดงอสูงสุด R สำหรับท่อ ss คือ 1.5D |
Ф57.1*2.2t |
| รัศมีสูงสุดสำหรับการดัดงอ | 250mm |
| จังหวะการให้อาหารสูงสุด | 2500mm |
| มุมสูงสุดสำหรับ ดัด |
185° |
| กระบวนการดัด สำหรับทุกท่อ |
16 กลุ่ม |
| ความเร็วในการทำงาน/ความเร็วในการดัด | แม็กซ์40 ° / ส |
| ความเร็วท่อหมุน | แม็กซ์270 ° / ส |
| ความเร็วในการป้อน | แม็กซ์900mm/ S |
| มุมดัดที่แม่นยำ | ±0.15 ° |
| ความแม่นยำของมุมหมุน | ±0.1 ° |
| ความยาวการให้อาหาร | ±0.1mm |
| โหมดป้อนข้อมูล | มูลค่าการทำงาน (YBC) |
| แรงดันน้ำมัน | 14mpa |
| เซอร์โวมอเตอร์โรเตอร์ | 850W |
| ให้อาหารเซอร์โวมอเตอร์ | 1.5KW |
| มอเตอร์หลัก พลัง |
10kw |
| น้ำหนัก | 2800กก. |
| ขนาด (มม.) | 4300*1000*1200 |
ตัวอย่างการดัดท่อ
