รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | CNC ไฮดรอลิกท่อ/เครื่องดัดท่อ | แอปพลิเคชัน: | โรงงานผลิต งานก่อสร้าง แปรรูปท่อ |
|---|---|---|---|
| เงื่อนไข: | ใหม่ | เกรดอัตโนมัติ: | อัตโนมัติเต็มรูปแบบระบบ CNC |
| วัสดุท่อ: | เหล็กกล้าคาร์บอน สแตนเลส ท่ออลูมิเนียม ท่อทองแดง | ประเภทกระดิ่ง: | "R" "U" "Z", R-shape & กระดิ่งตรง |
| จุดขายที่สำคัญ: | ความแม่นยำสูง | ส่วนประกอบหลัก: | หน้าจอสัมผัส + PSL, ปั๊ม, มอเตอร์, หน่วยเซอร์โว |
| เส้นผ่านศูนย์กลางท่อ: | 12-76.2mm | Maxmum ดัด: | Carbon steel pipe Ф76.2*2.0t; ท่อเหล็กคาร์บอน Ф76.2*2.0t; Stainless steel tube Ф69. |
| แม่พิมพ์: | หลายเซลล์ 3 ขั้น ชุบแข็ง HRC60-63 | แกน YBC: | ขับเซอร์โว |
| Max R สำหรับการดัดงอ: | 300mm | มุมสูงสุดสำหรับการดัดงอ: | 190 ° |
| ขั้นตอนการดัดทุกท่อ: | 16 | กำลังของมอเตอร์หลัก: | 15KW |
| น้ำหนัก: | 3800KG | ขนาด(l*w*h): | 5.7M*1M*1.3M |
| สี: | Bule สีเทาดำ + ขาวหรือกำหนดเอง | แรงดันไฟฟ้า: | 380V 50HZ 3 เฟส， กำหนดเอง |
| การรับประกัน: | 12 เดือน | ||
| แสงสูง: | CNC mandrel ท่อดัด PSL,cnc ไฮดรอลิกท่อ Bender PSL,cnc ทองแดงเครื่องดัดท่อ PSL |
||

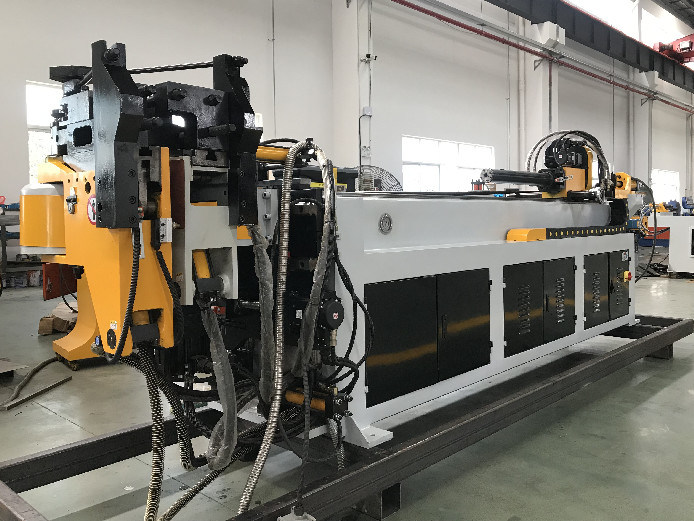

เครื่องดัดท่อไฮโดรลิค CNC แบบหลายชั้นแบบอัตโนมัติ 3 มิติ เครื่องดัดท่อ
คุณสมบัติทางกล:
1. ระบบควบคุมไฟฟ้าใช้ตัวควบคุมที่รู้จักกันดีในญี่ปุ่น เช่น ไดรเวอร์เซอร์โว เซอร์โวมอเตอร์ โมดูลกำหนดตำแหน่ง CPU ฯลฯ ประสิทธิภาพการทำงานที่แข็งแกร่งและความเสถียรที่ดี
2. CPU ขนาดใหญ่พิเศษของ Mitsubishi สามารถรองรับโปรแกรมได้ 400 กลุ่มหากไม่เพียงพอ ลูกค้าสามารถซื้อซอฟต์แวร์การส่งข้อมูลอื่นและติดตั้งลงในคอมพิวเตอร์ จัดเก็บไฟล์บนฮาร์ดดิสก์ และขยายจำนวนกลุ่มการแก้ไขได้ไม่จำกัด
3. ประเภทคอมพิวเตอร์อุตสาหกรรม: ติดตั้งระบบปฏิบัติการ Windows ซึ่งจับคู่กับระบบเซอร์โวของ Mitsubishiนอกจากข้อดีของเซอร์โวไดรฟ์ของ Mitsubishi แล้ว ยังมีความสะดวกในการจัดการไฟล์ของระบบปฏิบัติการ Windowsนอกจากนี้ยังสามารถจัดเก็บไฟล์บนฮาร์ดดิสก์หรือซอฟต์ดิสก์ และเพิ่มจำนวนกลุ่มการแก้ไขได้อย่างไม่จำกัด
4. มีฟังก์ชั่นตรวจจับข้อผิดพลาดและข้อบกพร่องโดยอัตโนมัติและแสดงบนหน้าจอเพื่อให้ผู้ปฏิบัติงานสามารถขจัดสิ่งกีดขวางได้อย่างง่ายดาย
5. ข้อมูลการประมวลผลทั้งหมดป้อนด้วยหน้าจอสัมผัส
6. โค้งงอแต่ละอันสามารถเปลี่ยนแปลงได้ตามวัสดุที่แตกต่างกัน และสามารถตั้งค่าการชดเชย ความเร็ว และระยะห่างจากการถอดแยกชิ้นส่วนได้
7. สำหรับแต่ละส่วนโค้งของท่อเดียวกัน สามารถเขียนลำดับการทำงานเจ็ดขั้นตอนและความเร็วแปดระดับแยกกันได้ เพื่อให้ผู้ปฏิบัติงานสามารถใช้ร่วมกัน ปรับปรุงประสิทธิภาพการทำงาน และลดจุดรบกวนของอุปกรณ์ท่อ
8. หน้าจอสัมผัสสามารถสลับระหว่างภาษาจีนและภาษาอังกฤษ และยังสามารถสั่งซื้อภาษาอื่น ๆ ได้ตามต้องการ
9. เพลาป้อน เพลาข้อศอก และเพลาเอียงขับเคลื่อนด้วยเซอร์โวมอเตอร์ มีความแม่นยำสูงและมีเสถียรภาพที่ดี
10. โหมดป้อนอาหารสามารถป้อนแบบบีบหรือป้อนโดยตรงได้ตามความต้องการที่แตกต่างกัน
11. พิกัด Xyz สามารถแปลงเป็นค่าการประมวลผล ybc ได้โดยอัตโนมัติ
12. หลังจากแก้ไขข้อมูลแล้ว ข้อมูลจะได้รับการคุ้มครองโดยคีย์เพื่อป้องกันไม่ให้ข้อมูลถูกแก้ไขโดยพลการ
13. ระบบควบคุมไฟฟ้ามีตัวแลกเปลี่ยนความร้อนสำหรับระบายความร้อนอัตโนมัติหากจำเป็น คุณสามารถซื้อเครื่องปรับอากาศควบคุมเชิงตัวเลขเพื่อรับประกันอายุการใช้งานของระบบควบคุมไฟฟ้าได้
14. สามารถติดตั้งระบบเติมน้ำมันอัตโนมัติได้ตามต้องการเพื่อลดแรงเสียดทานของข้อศอก ปรับปรุงอายุการใช้งานของแกนหมุน และรับประกันคุณภาพของข้อศอก
15. สามารถเชื่อมต่อเครื่องพิมพ์เพื่อพิมพ์ข้อมูลที่แสดงบนหน้าจอได้
16. การตั้งค่าตำแหน่งการป้อน ตำแหน่งความปลอดภัย ตำแหน่งการรบกวนของล้อตาย และตำแหน่งการรบกวนแบบไกด์ของรถเข็นป้อนอาหาร สามารถปรับแต่งได้โดยใช้เครื่องกำเนิดพัลส์แบบล้อมือ และตำแหน่งสามารถจดจำได้โดยอัตโนมัติเพื่อขจัดการสูญเสียข้อผิดพลาดในการวัดของมนุษย์ และการชนกันของเครื่องจักร
17. เพลาป้อนจะถูกตรวจจับโดยอัตโนมัติก่อนดำเนินการเพื่อหลีกเลี่ยงการชนกับเครื่อง
18. ในระหว่างการทดสอบการดัด สามารถเลือกการกระทำของการสลายตัวได้ สามารถสังเกตจุดรบกวน และสามารถปรับเปลี่ยนการกระทำเพื่อปรับปรุงประสิทธิภาพได้
พารามิเตอร์ทางเทคนิคหลัก:
| ประเภทเครื่อง | SB-75CNC-5A-2S |
| การดัดงอสูงสุด R สำหรับท่อคาร์บอนคือ 1.5D |
Ф76.2*2.0t |
| การดัดงอสูงสุด R สำหรับท่อ ss คือ 1.5D |
Ф69.7*2.2t |
| รัศมีสูงสุดสำหรับการดัดงอ | 300mm |
| จังหวะการให้อาหารสูงสุด | 2800mm |
| มุมสูงสุดสำหรับ ดัด |
190 ° |
| กระบวนการดัด สำหรับทุกท่อ |
16 กลุ่ม |
| ความเร็วในการทำงาน/ความเร็วในการดัด | แม็กซ์30 ° / ส |
| ความเร็วท่อหมุน | แม็กซ์270 ° / ส |
| ความเร็วในการป้อน | แม็กซ์700mm/ S |
| มุมดัดที่แม่นยำ | ±0.15 ° |
| ความแม่นยำของมุมหมุน | ±0.1 ° |
| ความยาวการให้อาหาร | ±0.1mm |
| โหมดป้อนข้อมูล | มูลค่าการทำงาน (YBC) |
| แรงดันน้ำมัน | 14mpa |
| เซอร์โวมอเตอร์โรเตอร์ | 750W |
| ให้อาหารเซอร์โวมอเตอร์ | 2KW |
| มอเตอร์หลัก พลัง |
15kw |
| น้ำหนัก | 3800กก. |
| ขนาด (มม.) | 5700*1000*1300 |
ตัวอย่างการดัดท่อ
