PSL (WUHAN) SMART EQUIPMENT CO.LTD.
บ้าน ผลิตภัณฑ์เครื่องช่างเหล็ก

Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม

จีน PSL (WUHAN) SMART EQUIPMENT CO.LTD. รับรอง
จีน PSL (WUHAN) SMART EQUIPMENT CO.LTD. รับรอง
สนทนาออนไลน์ตอนนี้ฉัน

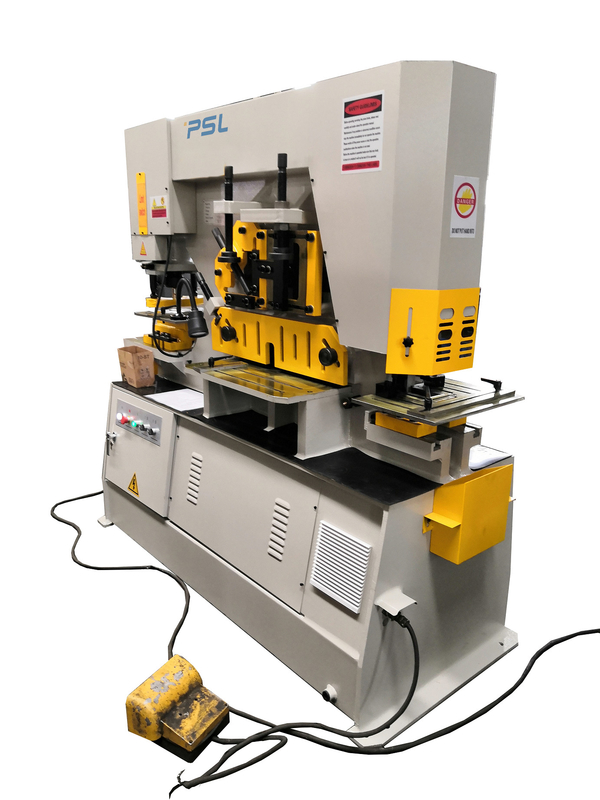

Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
video play

ภาพใหญ่ :  Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: PSL, OEM
หมายเลขรุ่น: Q35Y-16-60T
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: เปล่าในคอนเทนเนอร์
เวลาการส่งมอบ: 15-30 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที
สามารถในการผลิต: 30 ชุดต่อเดือน
รายละเอียดสินค้า
รูปร่างลักษณะ: Q35Y เครื่องเจาะและตัดแบบรวมไฮดรอลิก สภาพ: ใหม่
แอปพลิเคชัน: ปั๊มขึ้นรูปโลหะ, เหล็กช่อง, กระบวนการโลหะ การใช้งาน: การก่อสร้างอาคาร, ดัดแผ่นโลหะเจาะดัด
คำสำคัญ: คนงานเหล็ก,เครื่องจักรช่างเหล็กไฮดรอลิก,ช่างเหล็กตัดโลหะ การทำงาน: เหล็กเจาะรูโลหะ,ช่างเหล็กเฉือน,เจาะขโมยและตัด,ปั๊มโลหะ Product
แหล่งพลังงาน: ไฮดรอลิคไฟฟ้า พาวเวอร์(ญ): 5.5 กิโลวัตต์
แม็กซ์ ตัดความหนา: เหล็กอ่อน เหล็กกล้าคาร์บอน 16 มม. แม็กซ์ เจาะเส้นผ่าศูนย์กลาง: 25mm
แม็กซ์ เจาะความหนา: 16mm ขนาด (L * W * H): 1740x800x1830mm
น้ำหนัก: 1600kg แรงดันไฟฟ้า: 380V กำหนดเอง
สี: ปรับแต่งได้ เทาและดำ Inory White ได้รับการรับรอง: CE ISO
การรับประกัน: 2 ปี ให้บริการหลังการขาย: การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์
แสงสูง:

Q35y-16 เครื่องจักรช่างเหล็กไฮดรอลิก

,

ช่างเหล็ก 60 ตัน

,

ช่างเหล็ก 60 ตัน

Q35Y เครื่องเจาะและตัดเหล็กแบบรวมไฮดรอลิก





ประสิทธิภาพของเครื่อง,



  • การนำระบบส่งกำลังไฮดรอลิกมาใช้เป็นผลิตภัณฑ์ล่าสุดของผลิตภัณฑ์เครื่องเจาะและตัดเฉือนอเนกประสงค์ของ United
  • สามารถเฉือน เจาะ แผ่นไดคัท เหล็กแบน เหล็กสี่เหลี่ยม เหล็กกลม เหล็กฉาก เหล็กชาแนล ไอบีม
  • มีการติดตั้งแม่พิมพ์เจาะ ใบมีดตัด แม่พิมพ์ดัด และอุปกรณ์บล็อกแรงเฉือน





ฟังก์ชั่นต้นไม้,



Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 0



การประกอบ



สถานีเจาะ

1. มีการเจาะและดายแบบครบวงจรสำหรับความต้องการการเจาะที่หลากหลาย

2. ระบบน๊อตยึดแบบเปลี่ยนเร็วเพื่อการเปลี่ยนเครื่องมือเจาะอย่างรวดเร็ว

3. นักเต้นระบำเปลื้องผ้าที่ออกแบบมาอย่างพิถีพิถันเพื่อการมองเห็น ความปลอดภัย และความสะดวกในการใช้งาน

4. โต๊ะ 2 ชิ้นขนาดใหญ่พร้อมตาชั่งและตัวหยุดวัดเป็นมาตรฐานในทุกรุ่น
5.สตริปเปอร์พร้อมเพลทแบบเปลี่ยนได้ของช่องเปิดต่างๆ เพื่อลดการเสียรูปเป็นมาตรฐานในทุกรุ่น

สถานีตัดเหล็กแบน
1.ใบมีดส่วนบนที่กลึงขึ้นเป็นพิเศษเพื่อให้มีแรงเฉือนที่สะอาดและมีความผิดเพี้ยนน้อยที่สุด
2. ใบมีดด้านล่างมีสี่คมตัดที่ใช้งานได้
3. การตัดตุ้มปี่แบบปรับได้บนหน้าแปลนมุม
4. ปรับระดับการกดลงได้อย่างง่ายดาย
5. ตารางสนับสนุนพร้อมคำแนะนำสำหรับตำแหน่งที่ถูกต้อง

สถานีตัดเหล็กฉาก
1.แรงเฉือนเดียวโดยไม่มีการสูญเสียวัสดุและการเสียรูปน้อยที่สุด
2. ตุ้มปี่ 45 °เป็นเรื่องง่ายและสะอาด
3. ใบมีดอยู่กับที่พร้อมคมตัดที่ใช้งานได้สี่คม
4. รัศมีมุมที่เลือกได้บนใบมีดเคลื่อนที่เพื่อผลลัพธ์ที่ดีที่สุดในมุมขนาดเล็กหรือขนาดใหญ่

สถานีตัดบาร์
1. กดค้างไว้หนึ่งครั้งสำหรับการตัดแท่งสี่เหลี่ยมขนาดต่างๆ และการตัดแท่งกลม
2. เครื่องมือตัดช่องและแถบส่วนเสริมมีให้สำหรับรุ่นส่วนใหญ่

สถานีบาก
1. เหมาะสำหรับการบากของแท่งแบนและมุม
2. ระบบป้องกันอัคคีภัยแบบเชื่อมต่อด้วยไฟฟ้าเพื่อความปลอดภัยและทัศนวิสัยสูงสุด3. ตารางเกจพร้อมตัวหยุดเพื่อการวางตำแหน่งที่แม่นยำ


มีการติดตั้งแม่พิมพ์และใบมีด 9 ชุดต่อไปนี้ในเครื่อง:

1. ดายเจาะรูกลม 5 ชุด

2. ชุดใบมีดตัดเหล็กฉาก

3. ชุดใบมีดตัดเหล็กเส้นกลม

4. ชุดใบมีดตัดเหล็กเส้นแบน

5. ชุดใบมีดบาก

แม่พิมพ์และใบมีดอื่นๆ ควรสั่งซื้อและชำระเงินเพิ่มเติม





พารามิเตอร์ทางเทคนิคหลัก



แบบอย่าง

Q35Y

-16

Q35Y

-20

Q35Y

-25

Q35Y

-30

Q35Y

-40

Q35Y

-50

กำลังประมวลผล

ความจุ

(เคเอ็น)

600 900 1200 1600 2000 2500

วัสดุ

แรงดึง

(เอ็มพีเอ)

≤450 ≤450 ≤450 ≤450 ≤450 ≤450

รามสโตรก

(มม.)

80 80 80 80 100 100

ตัวเลข

ของโรคหลอดเลือดสมอง

(ครั้ง/นาที)(มม.)

11-20 12-20 8-18 6-16 6-16 6-12

ความลึกของลำคอ

(มม.)

300 355 400 600 530 600
มุมเฉือน

แฟลตเธอ

แหวน

แม็กซ์

การตัด

ความจุ

(ความหนา*

ความกว้าง)(มม.)

16×250 20×330 25×330 30×335 40×335 50×300
8×400 10×480 16×600 20×600 30×600 30×750

บาร์ ชี

แหวน

สี่เหลี่ยม

บาร์

(มม.)

40×40 50x50 50×50 55×55 60×60 65×65

กลม

บาร์

(มม.)

45 50 60 65 70 80

เอชบีม

(มม.)

  100×100 120×120 175×175 200×200 250×250

C-channel

(มม.)

120×

53×5.5

160×

63×6.5

200×

75×9

280×

86×11.5

300x

89x11.5

320x

92x12

ไอบีม

(มม.)

120×

74×5

160×

88×6

200×

75×9

280×

124×10.5

300x

130x13

320x

130x13

การตัดมุม

ตัด 90°

(มม.)

120×

120×

12

140×

140×

12

160×

160×

14

180×

180×

16

200×

200×

16

200×

200×

18

ตัดเฉือน 45 องศา

(มม.)

60×

60×8

70×

70×10

60×

60×7

80×

80×8

80×

80×10

100×

100×12

เจาะรู

max

เส้นผ่านศูนย์กลาง

ของการต่อย

(มม.)

ф25 ф30 ф35 ф38 ф40 ф45

เจาะความหนา

(มม.)

16 20 25 28 35 40
มอเตอร์ (KW) 5.5 7.5 11 15 18.5 18.5

มิติ

(มม.)

1740×

810×

1830

1950×

900×

1950

2355×

960×

2100

2800×

1050×

2450

2900×

1110×2500

3200×

1440×2500







Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 1





Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 2

Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 3Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 4

Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 5 Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 6

Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 7



ชนิดของแม่พิมพ์และใบมีด



Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 8Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 9Q35y-16 เครื่องตัดเหล็กไฮดรอลิกเครื่องตัดแบบรวม 10
