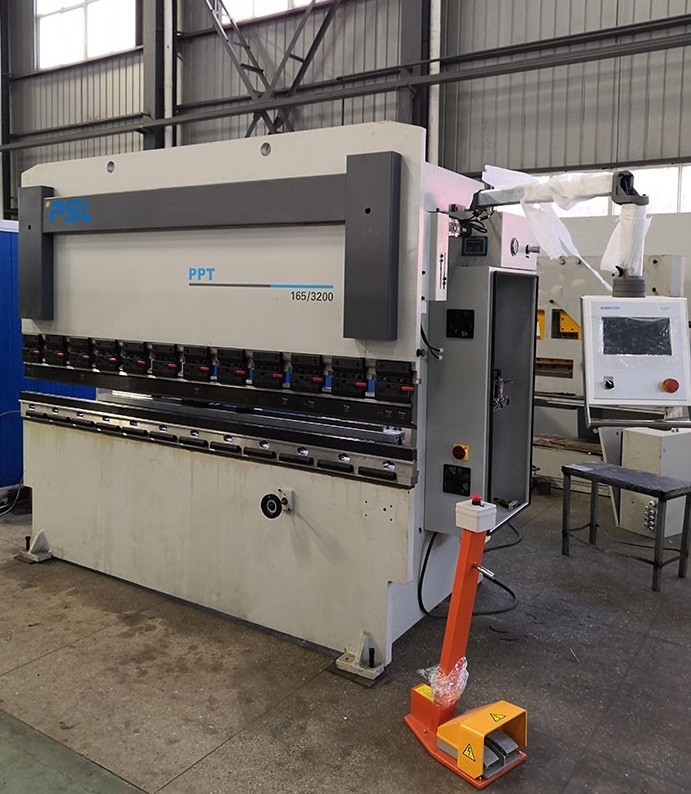

165t Torsion Bar Press Brake ไฮดรอลิกเซอร์โวเครื่องดัด CNC 10ft

PPT (K) ไฮดรอลิก Torsion Bar เซอร์โว (CNC) เครื่องดัด CNC ไฮดรอลิกดเบรก





  หลักลักษณะเฉพาะของเครื่องนี้:



       รูปลักษณ์ที่เรียบง่ายและสวยงาม



ใช้งานง่ายและบำรุงรักษา ปรับง่าย และเชื่อถือได้

ใช้ระบบควบคุมการซิงโครไนซ์บังคับทางกลที่ง่าย มีประสิทธิภาพ และแม่นยำ

แรมจะเคลื่อนที่ขนานกันโดยการบิดแกนทอร์ชันเพื่อให้เกิดกระบวนการซิงโครไนซ์

ผ่านการหยุดทางกลเพื่อให้ได้ระดับการเลิกจ้าง

ถูกควบคุมด้วยตัวเลข



















หน้าที่หลักของเบรคกด:



1. 1.เบรคกดนี้เป็นลูกบุญธรรม การออกแบบโดยใช้คอมพิวเตอร์ช่วยจากเทคโนโลยี LVDเฟรม แรม และชิ้นส่วนที่สำคัญอื่นๆ ได้รับการวิเคราะห์โดยซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์ของ ANSYS เพื่อให้แน่ใจว่ามีความแข็งแรงและความสมเหตุสมผลของโครงสร้างของเฟรม





1.2.เฟรมใช้โครงสร้างการเชื่อมแบบบูรณาการและความแข็งแกร่งของเครื่องมือเครื่องนั้นดี



1.3.วัสดุ Q235-B ใช้สำหรับแผ่นผนัง แผ่นแนวตั้งของโต๊ะทำงาน และแผ่นเลื่อน



1.4.เมื่อชิ้นส่วนขนาดใหญ่ถูกเชื่อมแบบก้น การเชื่อมอาร์กแบบจมอยู่ใต้น้ำจะต้องถูกนำมาใช้สำหรับการเชื่อมแบบก้นอัตโนมัติเมื่อทำการเชื่อม ให้พลิกการเชื่อมทั้งสองด้านเพื่อลดการเสียรูปในการเชื่อมรอยเชื่อมต้องปราศจาก undercut, air hole, crack และข้อบกพร่องในการเชื่อมอื่นๆดำเนินการตรวจสอบข้อบกพร่องหลังการเชื่อม



1.5.กระบวนการบำบัดอายุการอบอ่อนที่อุณหภูมิสูงถูกนำมาใช้สำหรับชิ้นส่วนขนาดใหญ่เพื่อขจัดความเครียดจากการเชื่อมและรับรองความถูกต้องและความเสถียรของชิ้นส่วนที่ผ่านกระบวนการ



   1.6.การตัดเฉือนของเฟรมใช้วิธีการตัดเฉือนแบบครั้งเดียวของเครื่องคว้านและกัดพื้นขนาดใหญ่และศูนย์การกลึงโครงสำหรับตั้งสิ่งของที่เคลื่อนที่ได้เพื่อให้มั่นใจในความแม่นยำในการตัดเฉือนของชิ้นส่วน





   2. กระบอกสูบ:

2. 1. บล็อกกระบอกสูบถูกหลอมรวมด้วยเหล็กกล้า 45 # และมีความแข็งแกร่งและความแข็งแรงเพียงพอหลังจากการปลอมและการขึ้นรูป ผ่านการทดสอบแบบไม่ทำลาย ตรวจสอบให้แน่ใจว่าวัสดุไม่มีข้อบกพร่อง เช่น โครงสร้างหลวม และผ่านกระบวนการหลอมเพื่อขจัดความเครียดภายในและรับรองความเสถียรของวัสดุ

2. 2. ก้านลูกสูบและฝาสูบทำจากเหล็กหลอม 45 # และปรับให้เป็นมาตรฐานเพื่อให้มั่นใจว่าคุณสมบัติทางกลที่ครอบคลุมดีขึ้น



3. Torsion Bar บังคับเครื่องกลการซิงโครไนซ์ ขีด จำกัด ตัวหยุดสมดุลด้วยแกน Y ที่มีความแม่นยำสูง



4. นำระบบควบคุมไฮดรอลิกแบบบูรณาการมาใช้ เชื่อถือได้มากขึ้นและง่ายต่อการบำรุงรักษา

ตัวเลือกการติดตั้งเฉพาะช่วยให้ได้ระดับเสียงปานกลางโดยเฉพาะอย่างยิ่งทั้งบนเครื่องของความจุเฉลี่ยระบบป้องกันน้ำล้นเกินติดตั้งมากับระบบไฮดรอลิก ซึ่งรับประกันได้ว่าไม่มีการรั่วซึม และสามารถอ่านหรือดูระดับน้ำมันได้โดยตรง



5.เกจด้านหลังเชื่อมด้วยโครงสร้างเหล็กและมีความแข็งแกร่งสูงขับเคลื่อนด้วยเซอร์โวมอเตอร์ บอลสกรู และลิเนียร์ไกด์ เพื่อให้แน่ใจว่าการทำงานมีความแม่นยำสูงนิ้วของ bakc-gauge มีความขนานสูงและการปรับอย่างรวดเร็วบน Linear guider


6.การชดเชยการโก่งตัวของตาราง,

โต๊ะทำงานแบบนูนที่ปรับได้แบบอินทิกรัลสามารถรับค่าชดเชยการโก่งตัวที่แม่นยำตลอดความยาว





7. เครื่องมือพิเศษบนติดตั้งด้วยระบบจับยึดแบบรวดเร็วที่ออกแบบมาสำหรับการดัดแผ่นเหล็กสแตนเลสบางๆ

V-Die 4 ทางพร้อมช่องเปิดที่แตกต่างกัน



8.แป้นเหยียบพร้อมระบบหยุดฉุกเฉิน



9. ครอบกระจังหน้าพร้อมไฟส่องสว่าง



10.CNCตัวควบคุมสำหรับเบรกกดไฮดรอลิก: Delem DA41T, Estun E300T, EASYCAT TP10s

คอนโทรลเลอร์เหล่านี้สามารถควบคุมเซอร์โวแกน X & Y และตาราง crwoning ได้เพียงสองแกนเท่านั้น

  ฟังก์ชันการตั้งโปรแกรมแบบหลายขั้นตอนสามารถบรรลุการทำงานอัตโนมัติและการวางตำแหน่งต่อเนื่องหรือขั้นตอนหลายขั้นตอน ตลอดจนการปรับตำแหน่งตัวหยุดด้านหลังและบล็อกการร่อนอย่างแม่นยำโดยอัตโนมัติ











ฟังก์ชั่นเสริมหรือชิ้นส่วน



1.ส่วนรองรับด้านหน้าเคลื่อนที่อย่างราบรื่นบนรางนำเชิงเส้นตามโต๊ะทำงานไปทางขวาหรือทางซ้าย และยังสามารถปรับขึ้นและลงได้อีกด้วย



2.ตัวควบคุม CNC SNC53 เพื่อควบคุมแกนเพิ่มเติมด้วยเซอร์โวมอเตอร์ (X,Y1,Y2,R,Z1,Z2)



3. โต๊ะวางเครื่องกลแบบใช้มอเตอร์ )การชดเชยการโก่งตัว) ปรับโดยตัวควบคุม CNC.



4.ลำแสงแบ็คเกจพร้อมไกด์เชิงเส้นคู่เพื่อขยับนิ้วได้ง่าย



5. ใช้นิ้วเกจวัดด้านหลังขึ้น/ลง (แกน R)



5. มอเตอร์หลักอัพเดตเซอร์โวมอเตอร์



6.ตัวป้องกันเลเซอร์ที่ปลอดภัย



7. คอลึกสามารถไม่เกิน 500 มม. หรือมากกว่า



8. เครื่องมือหนีบไฮดรอลิกอัตโนมัติยอดนิยม























   องค์ประกอบหลัก:



รุ่นเสริม	ผู้ผลิต	หมายเหตุ
ระบบซีเอ็นซี	E300T TP-10S SNC53 DA41T	ESTUN อีซี่แคท   DELEM	(ไม่จำเป็น) (ไม่จำเป็น)
ระบบไฮดรอลิก	โซลินอยด์วาล์วหลัก	เร็กซ์รอธ แรก
ซีล	กระบอกสูบ	MERKEL นก
วัดหลัง	เซอร์โวมอเตอร์ บอลสกรู + ลิเนียร์ไกด์	อีสท์แคท ไต้หวัน
ปั้มน้ำมัน	ปั้มน้ำมันเกียร์ภายใน	อัลลีด แดดจัด
พลังงานหลัก	มอเตอร์ไฟฟ้ากระแสสลับ เซอร์โวมอเตอร์	ว่านบาง เวอิจิ	(ไม่จำเป็น)
โต๊ะทำงาน	โต๊ะมงกุฎด้วยมือ ตารางยอดเครื่องกลด้วยมอเตอร์	PSL PSL	ไม่จำเป็น
ความปลอดภัย	รั้วเหล็กสองหน้า การป้องกันเซ็นเซอร์ด้านหลังที่ปลอดภัย	PSL	(ไม่จำเป็น)
แขนรองรับด้านหน้า	แขนรองรับแบบคงที่ แขนรองรับที่ติดตั้งบนคู่มือเชิงเส้น	PSL	(ไม่จำเป็น)
แรงดันไฟฟ้า	380V/50HZ	PSL	กำหนดเอง
ส่วนประกอบไฟฟ้า	ชไนเดอร์รีเลย์คอนแทค	ชไนเดอร์
สวิตช์เท้า	สวิตช์แนวตั้ง Kaikun เกาหลี	ไคคุนเกาหลี
คอหอย	400mm 400-600 มม. (อุปกรณ์เสริม)	PSL





พารามิเตอร์หลักของชุด PPT(K)





ชื่อรุ่น	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
แรงดันที่กำหนด kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
ความกว้างของแผ่นพับ mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
ระยะห่างคอลัมน์ mm	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
ตัวเลื่อนจังหวะ mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
ระยะการปรับเลื่อน mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
ระยะห่างระหว่างตัวเลื่อนและตาราง mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
ความลึกของลำคอ mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
ความกว้างของโต๊ะทำงาน mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
ความเร็วในการขับขี่ mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
ความเร็วในการทำงาน mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
ความเร็วกลับ mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
กำลังมอเตอร์ kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
น้ำหนักสุทธิของเครื่องมือกล กก.	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
ระยะห่างบล็อกหลัง mm	400	400	400	400	600	600	600	600	600	600	600	600	600	600
ปริมาณถังน้ำมันเชื้อเพลิง L	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
ขนาดความยาวโดยรวม mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
ขนาด mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
ขนาดลักษณะ สูง mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
